АКИП-73206D MSO — цифровой запоминающий USB-осциллограф смешанных сигналов

Артикул: PP933
Полоса пропускания МГц
200
Частота дискретизации
500 Мвыб/с
Частота дискретизации
500 Мвыб/с
Количество каналов
2
Исполнение
USB-приставка
Объем памяти (количество точек) на канал
256М
Встроенный прибор
Анализатор спектра, Генератор сигналов, Функциональный генератор
Тип осциллографа
Смешанных сигналов
Снят с производства
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год

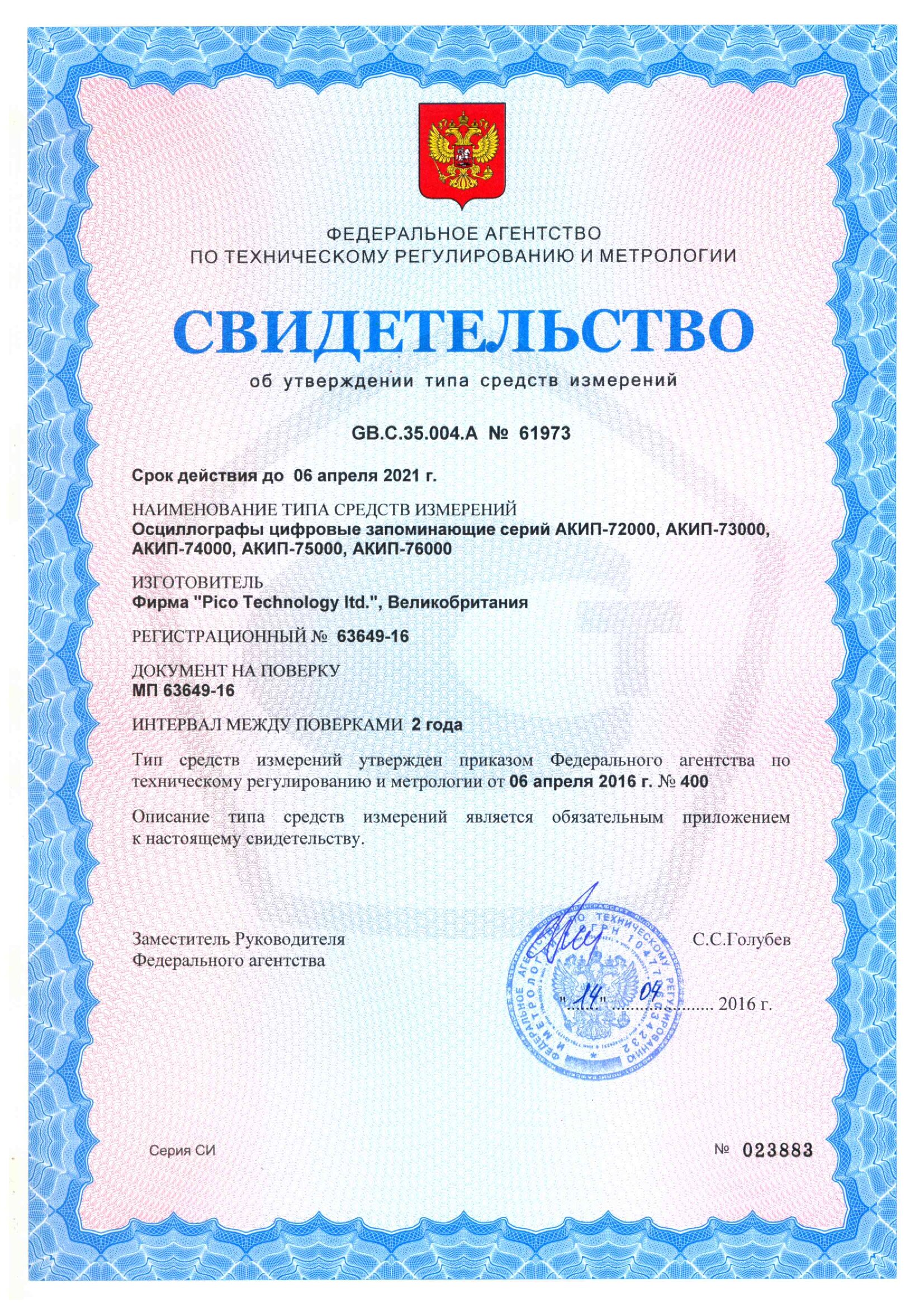

Госреестр 63649-16
до 06.04.2026
Межповерочный интервал  2 года
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-73206D MSO

Осциллографы серии АКИП-73000D (MSO) совмещают в себе два типа генераторов: функциональный и генератор произвольных форм (СПФ). В память ФГ предустановленно 10 форм сигнала (синус, меандр, треугольник и др.), которые могут синтезироваться с частотой 1 МГц и выходным уровнем до 2 В. Частота дискретизации сигнала генератора СПФ составляет 20 МГц, длинна памяти 32 кБ, а разрешение ЦАП по вертикали составляет 12 бит.

Осциллографы серии АКИП-73000D (MSO) обеспечивает одновременную работу входных каналов в различном сочетании статусов каждого из них: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, (по выбору пользователя), обеспечивая выполнение автоматических и курсорных измерений входного сигнала и установку параметров сигнала на выходе генератора.

Комплект поставки осциллографов серии АКИП-73000D (MSO) содержит полный набор необходимых аксессуаров (осциллографические пробники, кабели и микрозажимы для цифровых каналов, кабель USB).

Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом обеспечит широкие возможности по сбору и анализу цифровых последовательностей, облегчит настройку электронных устройств, отладку и диагностику многоканальных цифровых систем в полевых условиях.

Особенности цифрового запоминающего USB-осциллографа смешанных сигналов АКИП-73206D MSO:

  • «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
  • Осциллограф: 2 канала + 16 цифровых каналов;
  • Полоса пропускания: 200 МГц;
  • Максимальная частота дискретизации: 1 ГГц (для однократного сигнала при объединении каналов), эквивалентная 10 ГГц;
  • Максимальный объем памяти: 512 МБ;
  • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended);
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ;
  • Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, постоянное напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
  • Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретизации 20 МГц, память 32 кБ;
  • Сегментированная память 10.000 осциллограмм (во внутренний буфер), цифровая растяжка/ Zoom (x2.000.000);
  • Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
  • Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT);
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
  • Допусковый контроль (тест по маске);
  • Интерфейс USB 3.0;
  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).

Характеристики АКИП-73206D MSO

Тип осциллографаUSB
Число каналов2
Полоса пропускания200 МГц
Максимальная частота дискретизации1 ГГц
Максимальный объем памяти512 МБ
АЦП (бит)8
Сопротивление входа1 МОм
Логические каналы16
Особенности«5 в 1» осциллограф, логический анализатор, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG). Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (?U, ?T, 1/?T). Математические функции (встроенный редактор формул). Декодирование сигналов 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet (10BaseT, 100BaseTX), FlexRay, I?C, I?S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART/RS-232, USB 1.0.
ИнтерфейсUSB
Масса (кг)0,5

Комплектация АКИП-73206D MSO

Наименование Количество
1. Цифровой запоминающий USB-осциллограф смешанных сигналов АКИП-73206D MSO 1
2. Кабель USB 3.0 1
3. ПО на CD-диске 1
4. Руководство по эксплуатации на CD-диске 1
5. Пробник 2
6. Кабель цифровых каналов 1
7. Набор микрозажимов (2х10) 1
