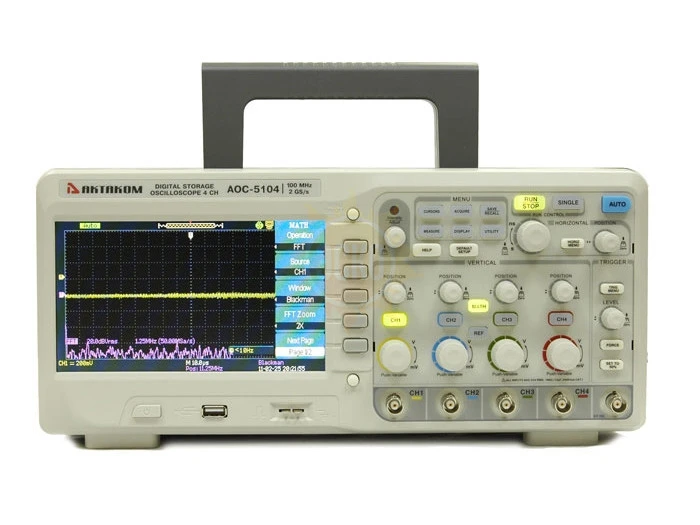

Осциллограф АОС-5104

Артикул: 313133
Полоса пропускания МГц
100
Частота дискретизации
1 Гвыб/с
Количество каналов
4
Исполнение
Настольный
Объем памяти (количество точек) на канал
Тип осциллографа
Цифровой запоминающий
104 478
с НДС
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  3 года
Госреестр 48999-12
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Актаком в России
100% белая официальная поставка техники

Особенности осциллографа цифрового запоминающего АОС-5104:

  • автоматические измерения: 32 типа:
    14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
    18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
  • курсорные измерения: ручные, слежение, авто;
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
  • ограничение полосы: 20 МГц;
  • функция усреднения (4..256);
  • пиковый детектор;
  • автоматический покадровый регистратор: 2500 кадров;
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
  • интерполяция: Sin(x)/x, линейная;
  • математические операции: сложение, вычитание, умножение, деление;
  • инверсия сигнала;
  • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
  • режимы растяжки;
  • режим X-Y;
  • самописец: 100 мс/дел...50 с/дел;
  • встроенный 6-разрядный частотомер;
  • режим послесвечения;
  • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
  • сохранение на USB-устройство;
  • русскоязычное меню.

Технические характеристики осциллографа цифрового запоминающего АОС-5104:

Параметр Значение
Количество каналов 4 канала + внешний запуск
Полоса пропускания 100 МГц
Максимальная частота дискретизации в режиме реального времени 2 Гвыб/сек (1 Гвыб/сек на канал)
Частота дискретизации в эквивалентном режиме 50 Гвыб/сек
Максимальный объем памяти 24 К (12 К на канал)
Вертикальное разрешение 8 бит
Коэффициент вертикального отклонения 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
Время нарастания 3,5 нс
Входной импеданс 1 MОм ±2% || 17 пФ ±3 пФ
Максимальное входное напряжение 400 В пик-пик
Коэффициент развертки 2,5 нс/дел…50 с/дел с шагом 1-2-5
Источник запуска канал 1, канал 2, AC, внешний, внешний/5
Тип входов AC, DC, ФВЧ, ФНЧ
Тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
Дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
Интерфейс USB-host, USB-device, PASS/FAIL, LAN
Питание 100 В - 240 В / 45 Гц...440 Гц
Потребляемая мощность 50 Вт
Масса 4,5 кг
Габаритные размеры 336х118х152 мм

Комплектация АОС-5104

Комплект поставки АОС-5104

Наименование Количество
1. Осциллограф цифровой запоминающий АОС-5104 1
2. Кабель питания 1
3. Осциллографический щуп 4
4. Кабель USB 1
5. Краткое руководство пользователя 1
