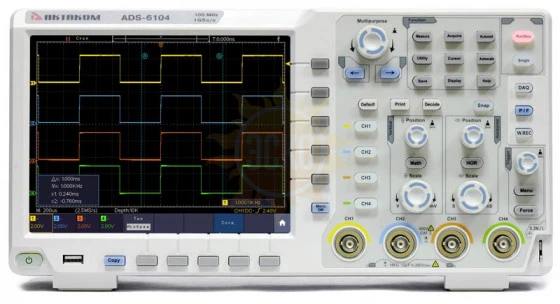

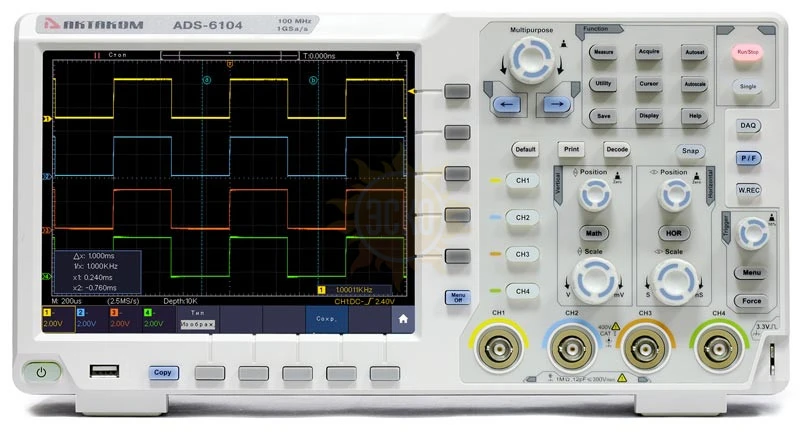

Осциллограф АКТАКОМ ADS-6144

Артикул: 49614401
286 728
с НДС
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  14 месяцев
ТД «ЭСКО» официальный дистрибьютор Актаком в России
100% белая официальная поставка техники

Описание АКТАКОМ ADS-6144

Осциллограф цифровой АКТАКОМ ADS-6144 благодаря новейшим разработкам обеспечивает высокую функциональность и отличные технические характеристики при доступной цене. Уже в стандартной поставке в одном корпусе объединены несколько измерительных приборов: четырехканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN), 4 1/2 - разрядный цифровой мультиметр с функцией регистрации данных, генератор сигналов 50 МГц, анализатор спектра на основе БПФ, измеритель АЧХ (диаграммы Боде) и 6-ти разрядный частотомер.

Осциллограф ADS-6144 имеет максимальную частоту дискретизации 5 Гвыб/сек, высокую скорость захвата осциллограмм (до 600000 осц/сек) и высокую глубину записи 400 млн.точек и большой 10,4" сенсорный тачскрин дисплей. Расширенная систему синхронизации включает в себя, в том числе, и запуск по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Прибор может быть рекомендован для использования в научно-исследовательских лабораториях, на производстве и для использования в обучающих целях.

Характеристики АКТАКОМ ADS-6144

Характеристика Значение
Полоса пропускания 500 МГц
Количество каналов 4
Скорость захвата осциллограмм 600 000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
50 Ом
Учет ослабления пробников 0.001X - 1000X
Максимальное входное напряжение 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC)
50 Ом: 5 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Интерполяция sin (x)/x
Глубина записи 400 М точек
Коэффициент развертки 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±2,5 ppm
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел
Полоса пропускания для аналогового периодического сигнала 500 МГц
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤0,7 нс (типичное)
Погрешность коэф. усиления ±3% ≤1 мВ
±2% ≥2 мВ
Измерения Курсорные ΔV и ΔT между курсорами, авто
Автоматические Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
Математические операции +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские;
Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска Фронт, однократный запуск
Декодирование сигналов последовательных шин   I²C, SPI, RS-232/UART, CAN

Система запуска

Характеристики Значене
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232/UART, CAN
Режим запуска Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана
Чувствительность уровня запуска ±0.3 деления
Запуск по фронту нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна 30 нс ~ 10 с
Запуск по N фронту Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу Cистема NTSC, PAL и SECAM
Выбор линии 1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени
(TimeOut)
Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X

Генератор сигналов

Количество каналов 1
Максимальная частота генерации 50 МГц
Частота дискретизации 250 Мвыб/с
Вертикальное разрешение 14 бит
Амплитуда сигнала 2 мВп-п ... 20 Вп-п (≤25 МГц)
2 мВп-п ... 5 Вп-п (≤50 МГц)
Количество точек, участвующих в формировании сигнала 16 К
Диапазон смещения напряжения постоянного тока ±2.5 В при амплитуде ≤5 В;
±10 В при амплитуде >5V;
Стандартные формы Синус, меандр, импульсный, треугольный
Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 64 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр



Разрешение дисплея 4 1/2 разрядов (20000 отсчетов)
Входной импеданс ≥10 МОм
Регистратор данных Интервал сэмплирования: 0,5 с...10 с
Макс. длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель
Измерение постоянного напряжения Диапазоны: 20 мВ/200 мВ
Точность: ±(0,5% + 10 е.м.р.)

Диапазоны: 2 В/200 В/200 В
Точность: ±(0,3% + 5 е.м.р.)

Диапазон: 1000 В
Точность: ±(0,5% + 5 е.м.р.)
Измерение переменного напряжения Диапазоны: 200 мВ/2 В/200 В/200 В
Точность: ±(0,8% + 10 е.м.р.)

Диапазон: 750 В
Точность: ±(1,0% + 10 е.м.р.)
Измерение постоянного тока Диапазон: 10 А
Точность: ±(2.0% + 10 е.м.р.)
Измерение переменного тока Диапазон: 10 А
Точность: ±(2.5% + 10 е.м.р.)
Сопротивление Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм
Точность: ±(0,8% + 10 е.м.р.)

Диапазоны: 20 МОм
Точность: ±(1,0% + 10 е.м.р.)

Диапазон: 100 МОм
Точность: ±(5,0% + 10 е.м.р.)
Емкость Диапазоны: 2 нФ ~ 20 мФ
Точность: ±(4% + 10 е.м.р.)
Частота Диапазон: 40 Гц ~ 400 Гц
Тест диодов 0 В ~ 2.0 В
Неразрывность цепи <50 Ом звуковой сигнал

Дисплей

Тип дисплея диагональ 10,4” , ЖК, сенсорный тачскрин
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное) Меандр 1 кГц

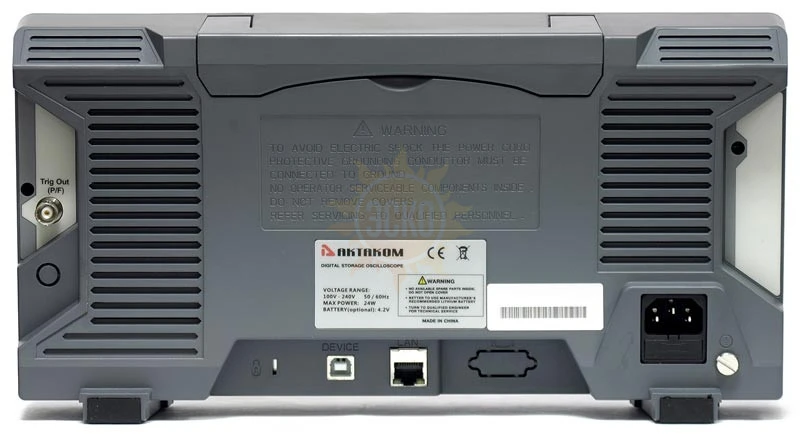

Интерфейс

Для связи с ПК USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In
Печать на принтер PictBridge

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Предохранитель 2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 422 мм × 226 мм × 135 мм (Д*В*Г)
Вес Около 5,0 кг

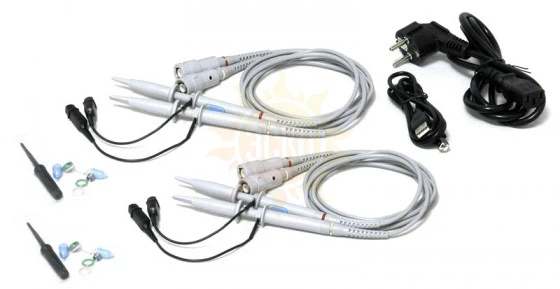

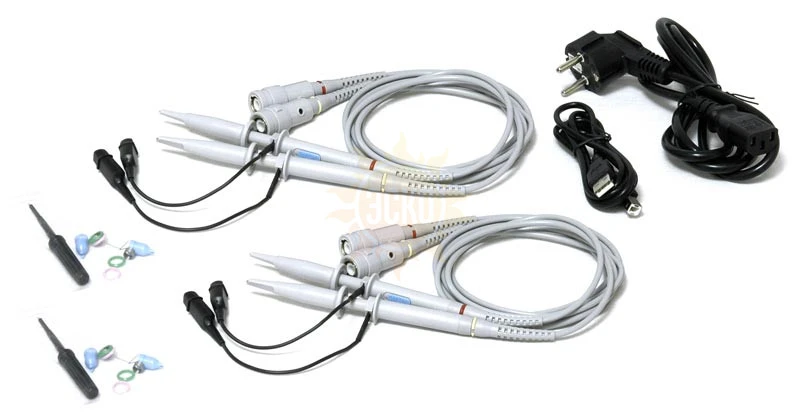

  • осциллографические щупы – 4 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • миниклипса АСА-2554
  • SDS bag Сумка для переноски
  • пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
  • пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro
  • пробники осциллографические токовые: PA-622, PA-655, PA-677, PA-699
  • пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
