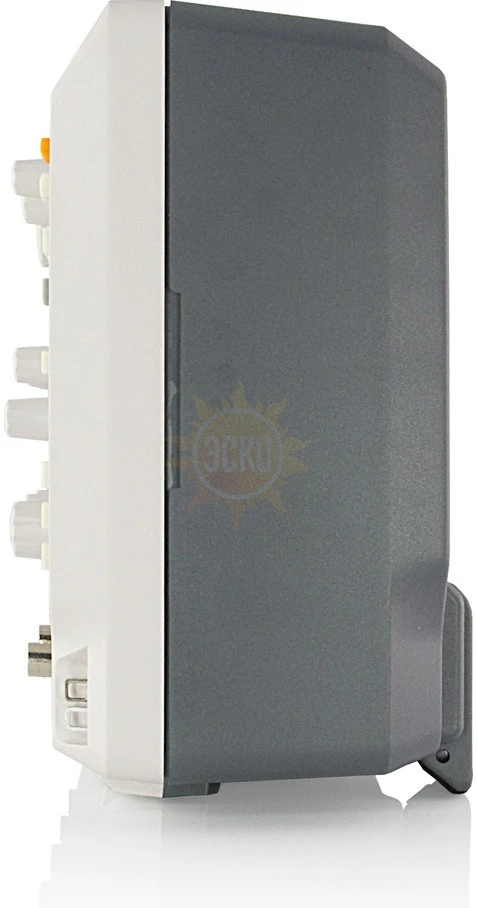

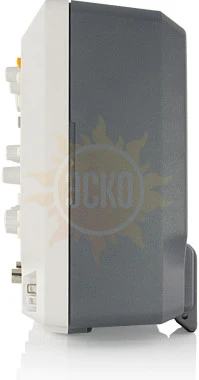

DS4022 — осциллограф цифровой

Артикул: 54792
Полоса пропускания МГц
200
Частота дискретизации
2 Гвыб/с
Частота дискретизации
2 Гвыб/с
Количество каналов
2
Исполнение
Настольный
Объем памяти (количество точек) на канал
70М
Тип осциллографа
Цифровой запоминающий
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
Госреестр 54988-13
до 17.07.2024
Межповерочный интервал  1 год

Описание DS4022

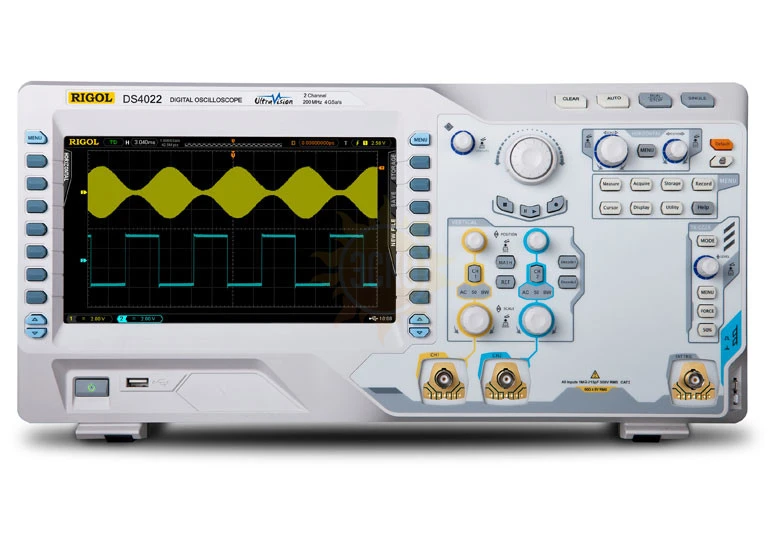

Цифровой осциллограф RIGOL DS4022 – высококачественный двухканальный осциллограф нового поколения. Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS4022 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.

Особенности цифрового осциллографа DS4022:

  • Полоса пропускания: 200 МГц.
  • 2 аналоговых канала.
  • Частота дискретизации в реальном времени: 4 Гвыб/с.
  • Глубина памяти: 140 млн точек.
  • Автоматические измерения 22 параметров осциллограмм.
  • Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
  • Различные режимы синхронизации: Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay.
  • Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье.
  • 9-дюймовый цветной ЖК дисплей.

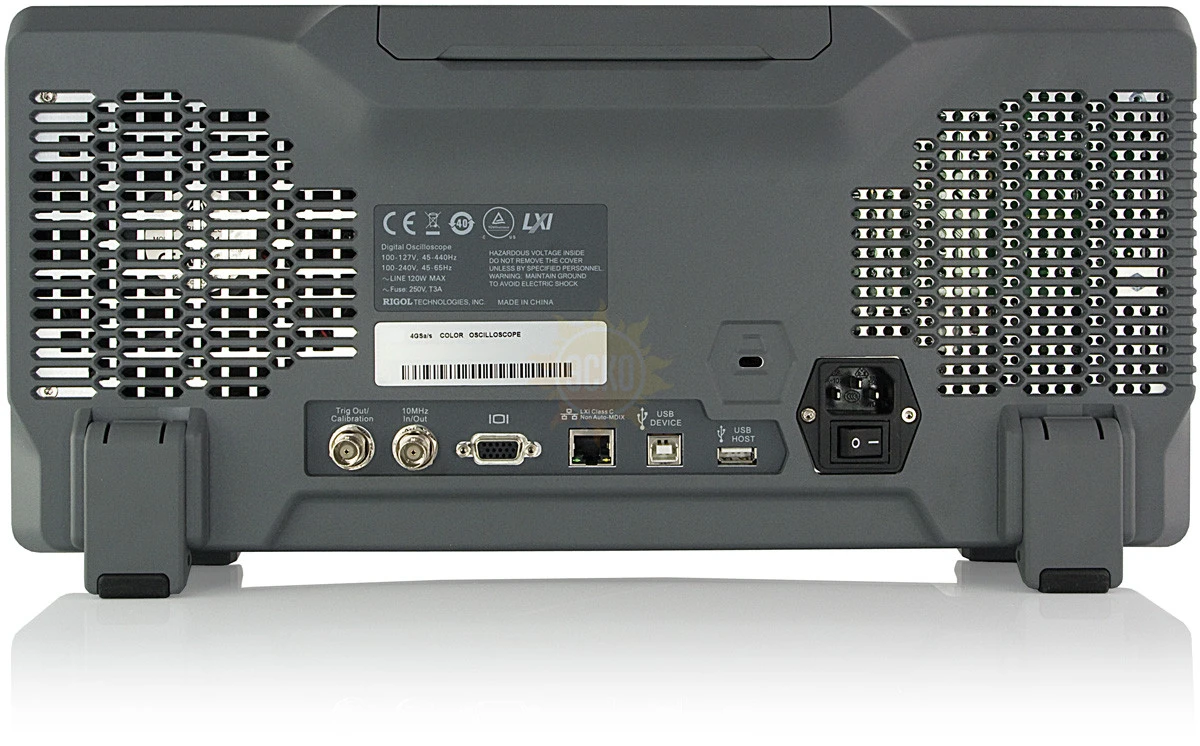

  • Стандартный интерфейс: USB Host & Device, VGA, LXI, Trig Out, 10 MHz In/Out, для поддержки USB флэш-памяти и USB принтера.
  • Операционные системы: Windows XP (32Bit + 64Bit), Windows Vista (32Bit + 64Bit), Windows 7 (32Bit + 64Bit).
  • Рекомендованный интервал между калибровками – 1 год.
  • Автоматическая идентификация типа щупа.
  • Запись осциллограмм в реальном времени, воспроизведение и анализ осциллограмм.
  • Многоязычный пользовательский интерфейс.
  • Встроенная справочная система.
  • Компактный дизайн, малые габариты и вес.

Характеристики DS4022

Параметр Значение
Полоса пропускания 200 МГц
Частота дискретизации в реальном времени 4,0 Гвыб/с (один канал), 2,0 Гвыб/с (два канала)
Глубина памяти 140 млн. точек
Запись осциллограмм 110 000 осциллограмм/сек
Вертикальное разрешение 8 бит
Математические функции сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем
Выходное напряжение ~ 3 В, пик-пик
Частота 1 кГц
Режимы синхронизации Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay
Мощность 120 Вт (макс.)
Напряжение 100-120 В/50 Гц/60 Гц/400 Гц
100-240 В/50 Гц/60 Гц
Температурный диапазон Рабочий режим: от 0°C до +50°C
Нерабочий режим: от -20°C до +70°C
Метод охлаждения Вентилятор
Диапазон влажности До +35°C: ≤90% относительная влажность
От +35°C до +50°C: ≤60% относительная влажность
Высота Рабочий режим: до 3 000 м
Нерабочий режим: до 15 000 м
Дисплей 9" WVGA цветной ЖК (800×480)
Вес 4,8 кг (± 0,2 кг)
Размеры 440,0 × 218,0 × 130,0 мм

Комплектация DS4022

Наименование Количество
1. Осциллограф цифровой DS4022 1
2. CD (Программное обеспечение и руководство пользователя) 1
3. Кабель USB 1
4. Кабель питания 1
5. Краткое руководство пользователя 1
6. Крышка передней панели 1
7. Пассивные щупы 2
