GDS-71054B — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: 00-0001713

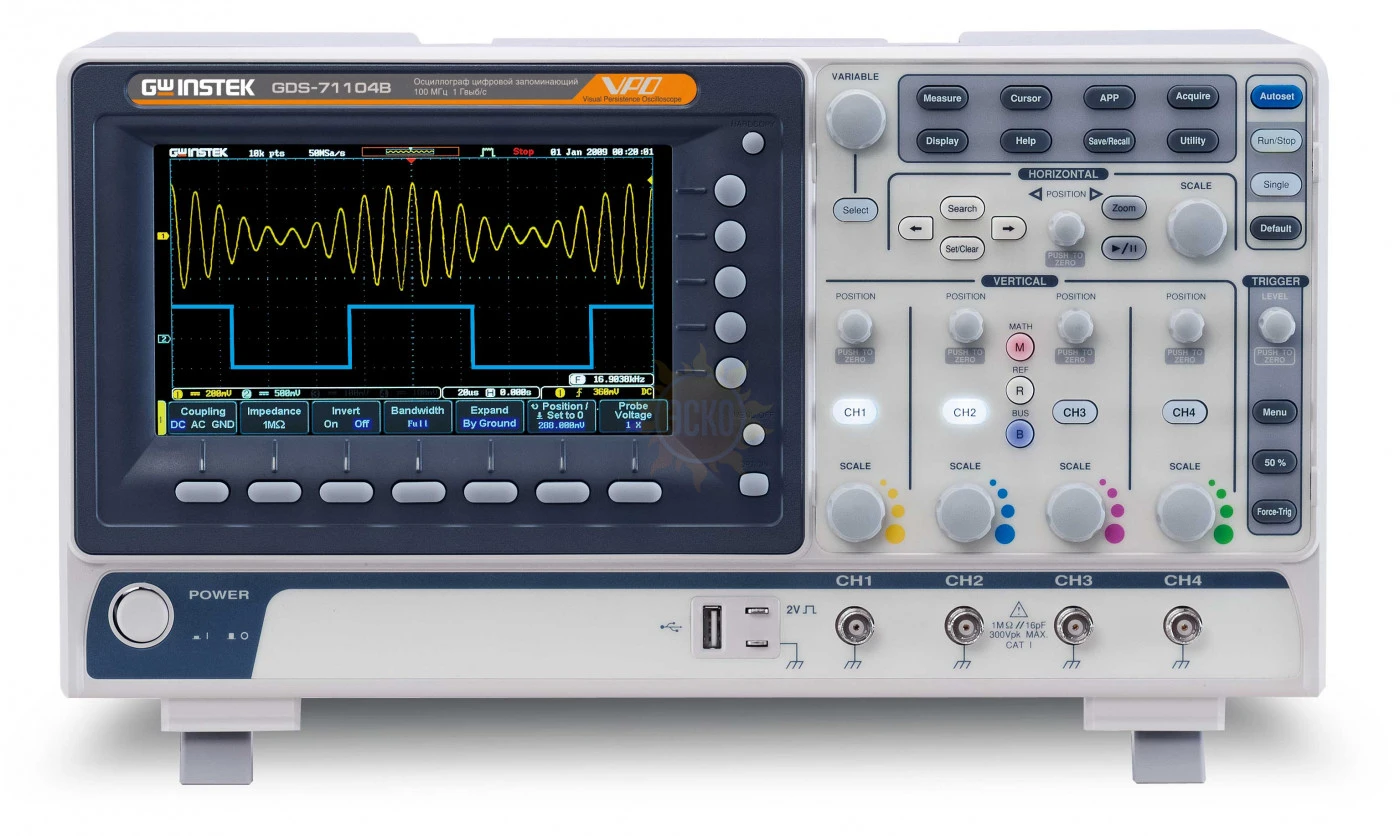

GDS-71054B — осциллограф цифровой запоминающий

Полоса пропускания МГц

Частота дискретизации

250 Мвыб/с

Частота дискретизации

250 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

10М

Тип осциллографа

Цифровой запоминающий

Ближайшее поступление 30.10.2024

66 641 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

Госреестр 68026-17
до 17.07.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Краткие характеристики осциллографов цифровых запоминающих GDS-71054B, GDS-71072B, GDS-71074B, GDS-71102B, GDS-71104B:

Количество каналов 2, 4
Полоса пропускания 50, 700 и 100 МГц
Максимальная частота дискретизации: 1 ГГц
Объем памяти: 10 МБ на канал
Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
36 видов автоматических измерений параметров, курсорные измерения
Режим автоизмерения временных задержек (8 параметров)
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление
Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
Режимы растяжки окна, самописец и XY
Внутренняя память: 24 осциллограммы, 20 профилей настроек
Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
Цветной WVGA TFT-дисплей (17,8 см)

Характеристики GW Instek GDS-71054B

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	50 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с). Дискретизация 1 канал - 1 ГГц, 2 канала – 500 МГц/канал, 4 канала – 250 МГц/канал. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП на участке 1 МБ. Декодирование сигналов I2C, SPI, UART, CAN, LIN. Дополнительные программные приложения - вольтметр, цифровые фильтры, регистратор. Память - 24 осциллограммы, 20 профилей. Функция допускового контроля
Интерфейс	USB
Дисплей	TFT-цветной, диагональ 17,8 см, разрешение 800х480 (8х10 дел)
Масса (кг)	2,8
