MDO-72102EX — осциллограф-анализатор спектра

распечатать описание в PDF

Артикул: 00-0007982

MDO-72102EX — осциллограф-анализатор спектра

Полоса пропускания МГц

100

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

2М

Встроенный прибор

Анализатор спектра, Мультиметр

Тип осциллографа

Смешанных сигналов

166 060 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

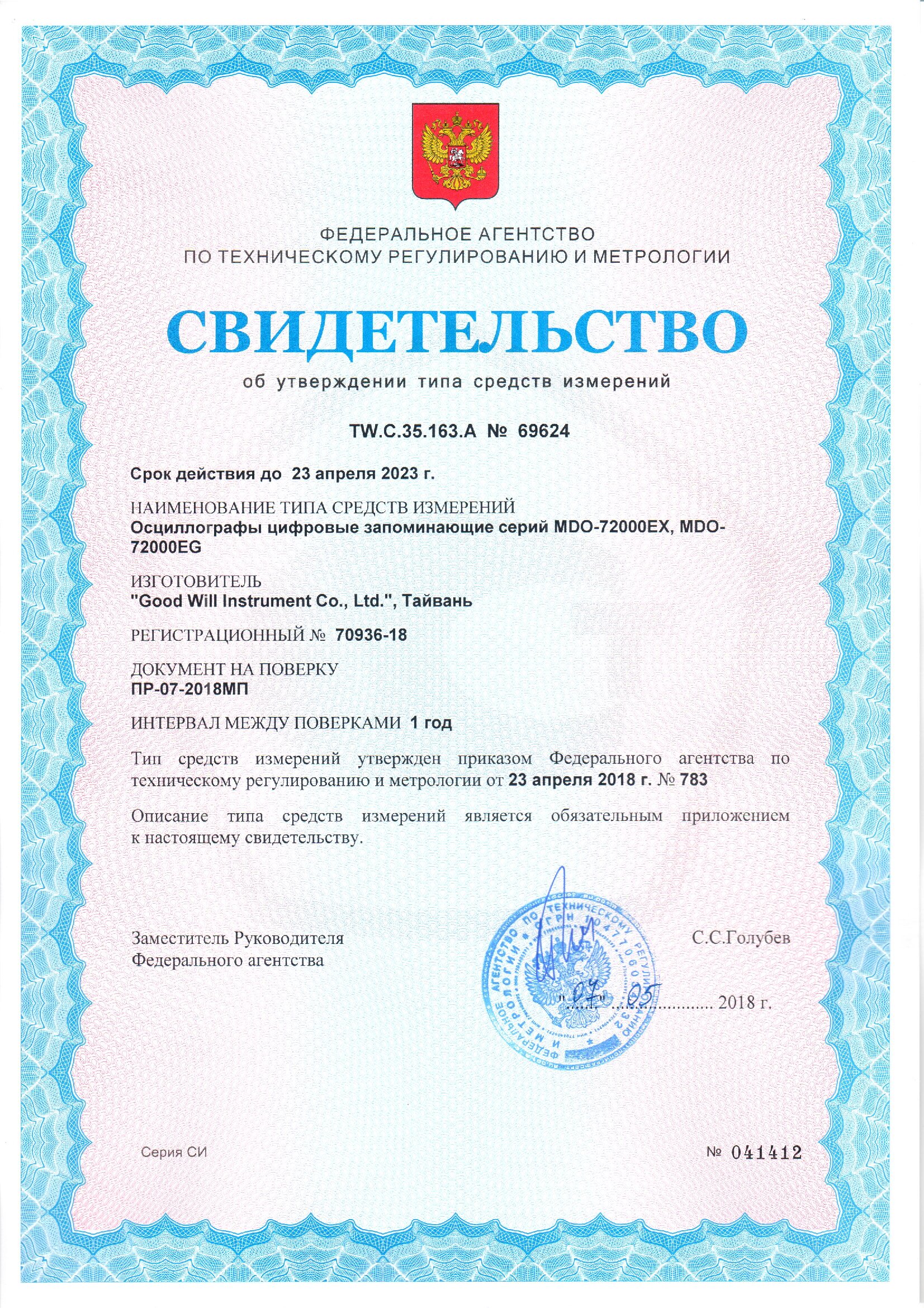

Госреестр 70936-18
до 23.04.2028

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности осциллографа-анализатора спектра MDO-72102EX:

Количество каналов: 2, 4;
Полосы пропускания: 70, 100 и 200 МГц;
Максимальная частота дискретизации: 1 ГГц;
Максимальный объем памяти: 10 М на канал;
Сбор данных: выборка, пиковый детектор, усреднение Sin X/x;
Сегментированная память (29.000, межсегментное время – 0,41 мкс);
Режим «Поисковая машина» для поиска событий по заданным условиям;
28 видов автоматических измерений параметров, курсорные измерения;
Режим автоизмерения временных задержек (8 параметров);
Функция автоустановки параметров развертки, запуска;
Функции математики: +, -, ×, ÷, встроенный редактор формул;
Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ);
Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
Режимы растяжки окна, самописец и XY (кан 1/ кан3);
Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В / ~750В, до 10 А, до 5 МОм, базовая погрешность ≤ 0,1 % (DCV), макс. индикация «5.000»;
Встроенный источник питания: 2 рег. канала (5 В / 1 А), разрешение 0,1В, погреш. установки Uвых ≤ 3%;
Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN;
Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с);
Внутренняя память: 24 осциллограммы, 20 профилей настроек;
Регистратор данных до 100 часов, интервал регистрации от 2 с.;
Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
Цветной WVGA TFT-дисплей (20 см).

Характеристики GW Instek MDO-72102EX

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO визуализация аналогового осциллографа (120.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц. Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление), до 1000В/ ~750В, до 10 А, до 5 МОм. Встроенный источник питания - 2 канала (5В/ 1А), разрешение 0,1В. Синхронизация и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN. Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
Интерфейс	USB, LAN
Дисплей	TFT, диагональ 20 см, разрешение 800х480
Масса (кг)	3

Комплектация GW Instek MDO-72102EX

№	Наименование	Количество
1.	Осциллограф-анализатор спектра MDO-72102EX	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	2
4.	Кабель GTL-110 (BNC-BNC)	2
5.	Кабель 1м GTL-105А (банан-крокодил)	1
6.	Кабель 0,8 м GTL-207 ( банан- щуп 4мм)	1
7.	Руководство по эксплуатации (CD-диск)	1
