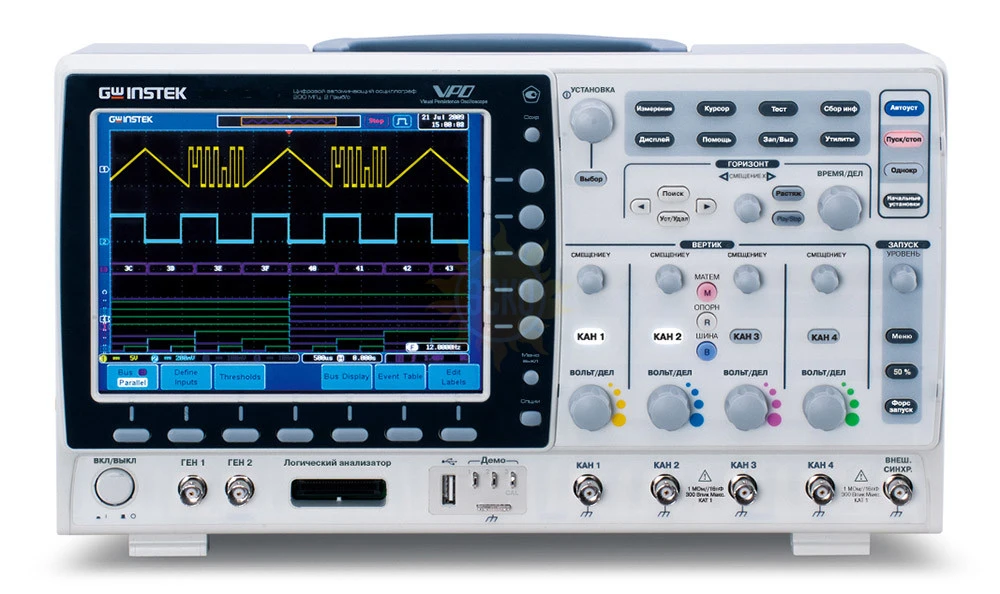

GDS-72072 — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: 13274

GDS-72072 — осциллограф цифровой запоминающий

Полоса пропускания МГц

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

1М

Тип осциллографа

Цифровой запоминающий

82 681 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

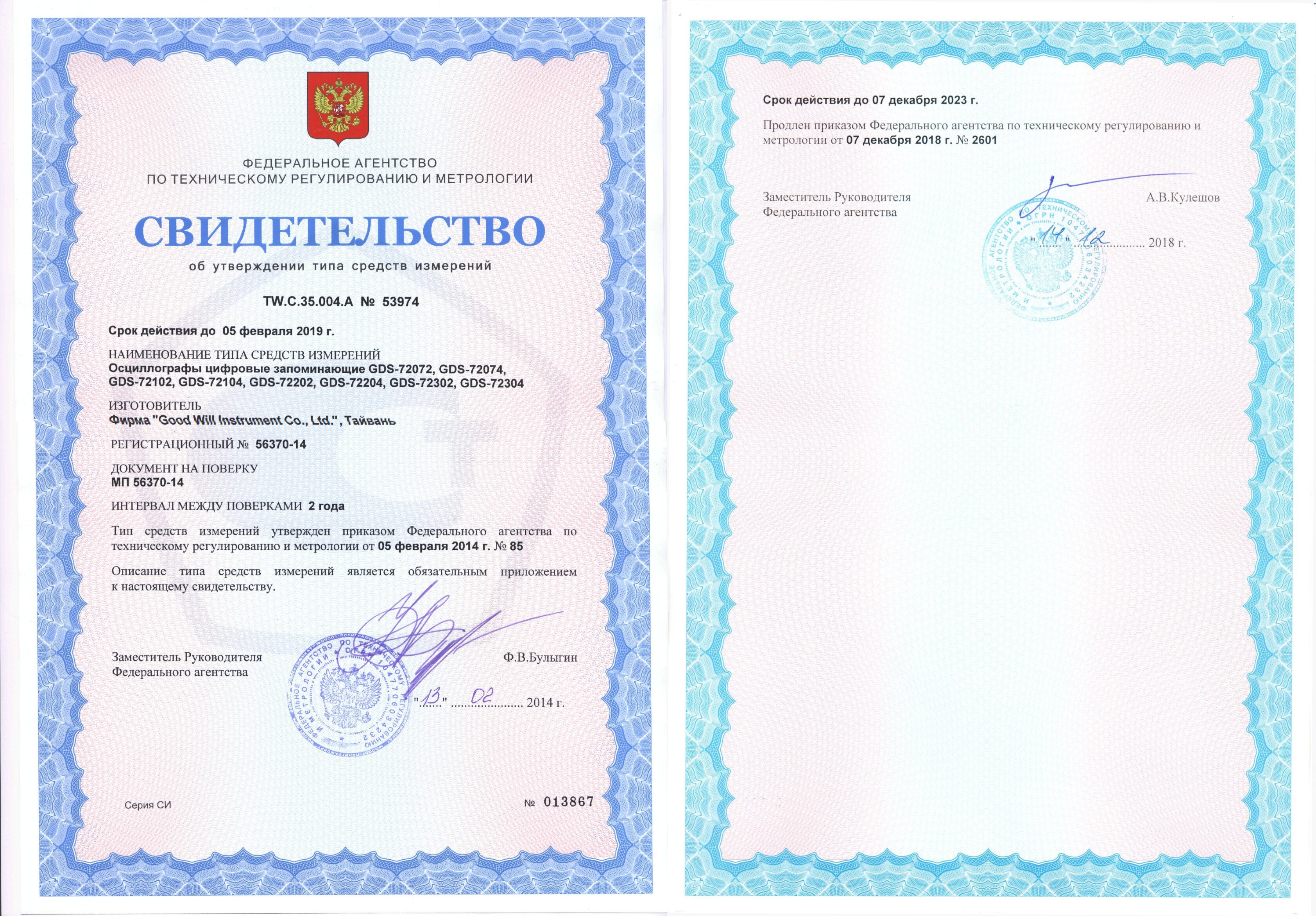

Госреестр 56370-14
до 07.12.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности осциллографа цифрового запоминающего GDS-72072

Количество каналов 2
Полоса пропускания 70 МГц
Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
Объем памяти 1 МБ на канал (2 МБ – при объединении)
Режим сегментированной памяти
Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
28 видов автоматических измерений, курсорные измерения
Режим автоизмерения временных задержек (8 параметров)
Функция автоустановки параметров развертки, запуска
Функций математики: сложение, вычитание, умножение, деление
Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
Цифровой фильтр с ручной регулировкой
Режимы растяжки окна, самописец и XY
Синхронизация по длительности импульса и ТВ
Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256)
Память: 20 осциллограмм, 20 профилей настроек
Вывод данных на печать (поддержка PictBrige)
Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
Выход для подключения внешнего монитора (SVGA)
Два слота на задней панели для установки опций
Русифицированное меню, 3 года гарантии

Характеристики GW Instek GDS-72072

Параметр	Значение
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…70 МГц
Огранич. полосы пропуск.	20 МГц
Коэффициент отклонения (К_откл.)	1 мВ/дел…10 В/дел
Погрешность уст. К_откл.	± 3%
Время нарастания	≤ 5 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Максимальное входное напряжение	300 В (DC+AС пик), Кат I
Математика	+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки К_разв.	± 0,002 %
Режимы работы	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации	0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Эквивалентная частота дискретизации	100 ГГц (для периодического сигнала)
Интерполяция	Sin X / X
Длина записи	1 МБ на канал (2 МБ при объединении каналов)
Пиковый детектор	2 нс
Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
По горизонтали	f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Функциональный генератор (опция DS2-FGN)
Формы выходного сигнала	Синус, меандр, треугольник
Диапазон частот	0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник)
Разрешение	0,1 Гц
Регулировка скважности	20%~80% (только меандр)
Выходной уровень	30 мВпик-пик ….1,5 Впик-пик (на 50 Ом)
Пост. смещение	+/-1 В (на 50 Ом)
Дополнительные возможности
Интерфейс	USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
Встроенный flash диск	64 МБ
Слоты для установки опций	2 шт (на задней панели)
Логический анализатор I2C, SPI*, UART (опция)
Частота дискретизации	500 МГц
Полоса пропускания	200 МГц
Длина памяти	до 2 МБ/канал
Число каналов	16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА
Синхронизация	По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)
Порог срабатывания	TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
Макс. входное напряжение	± 40 В
Максимальное напряжение	± 500 мВ
Входное сопротивление	101 кОм/ 8 пФ
Вертикальное разрешение	1 бит
Общие данные
ЖК-дисплей	Цветной (TFT) SVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 600)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры	380 х 220 х 145 мм
Масса	4,2 кг

Комплектация GW Instek GDS-72072

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий GDS-72072	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	2
4.	Руководство по эксплуатации	1
