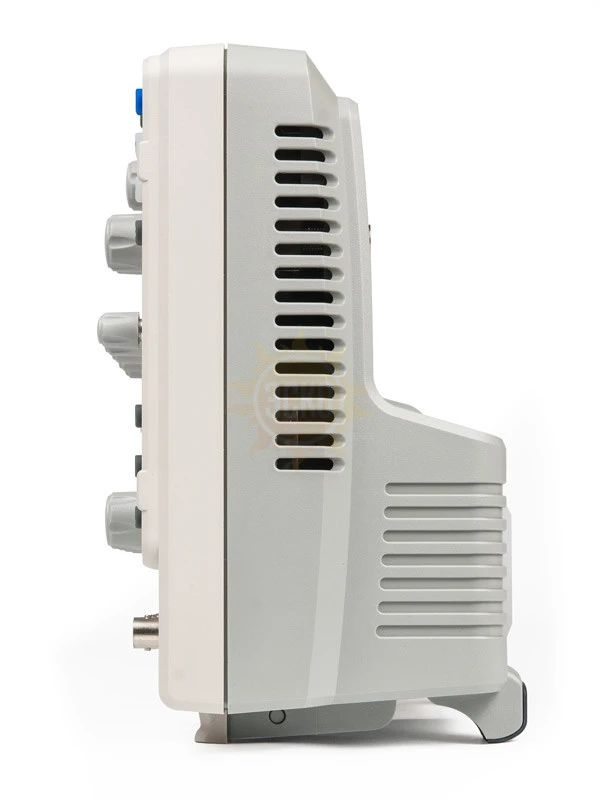

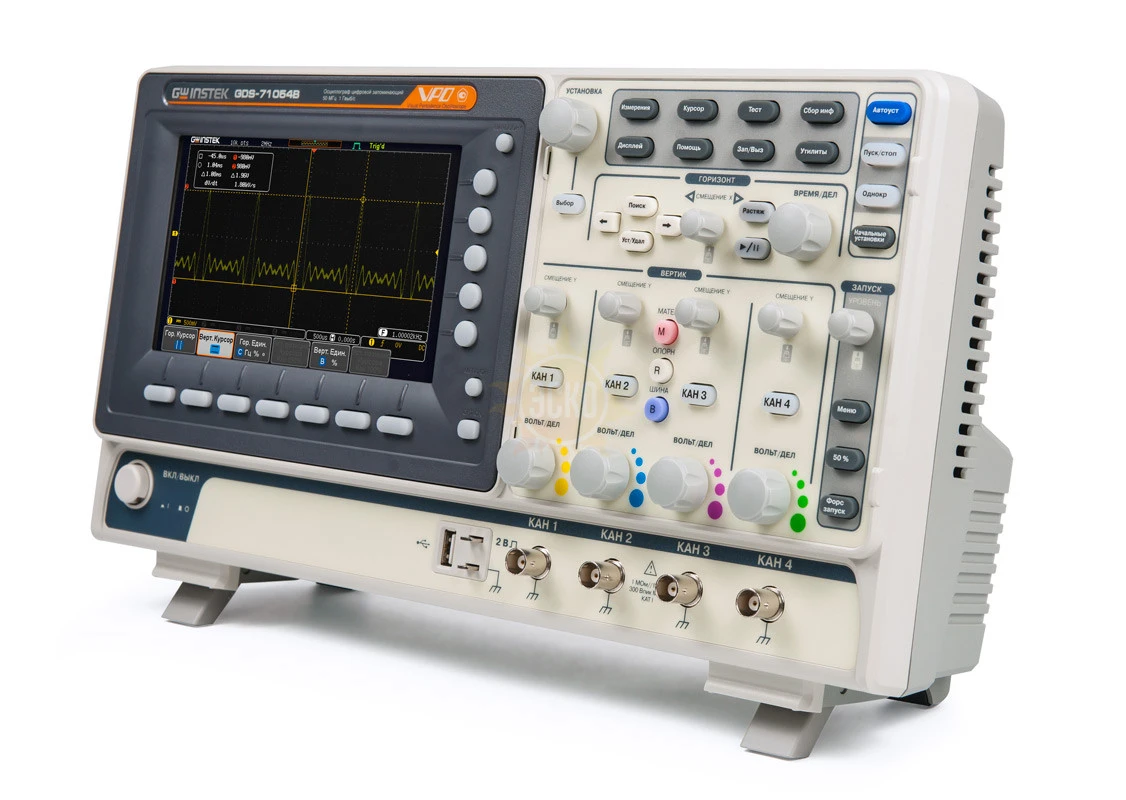

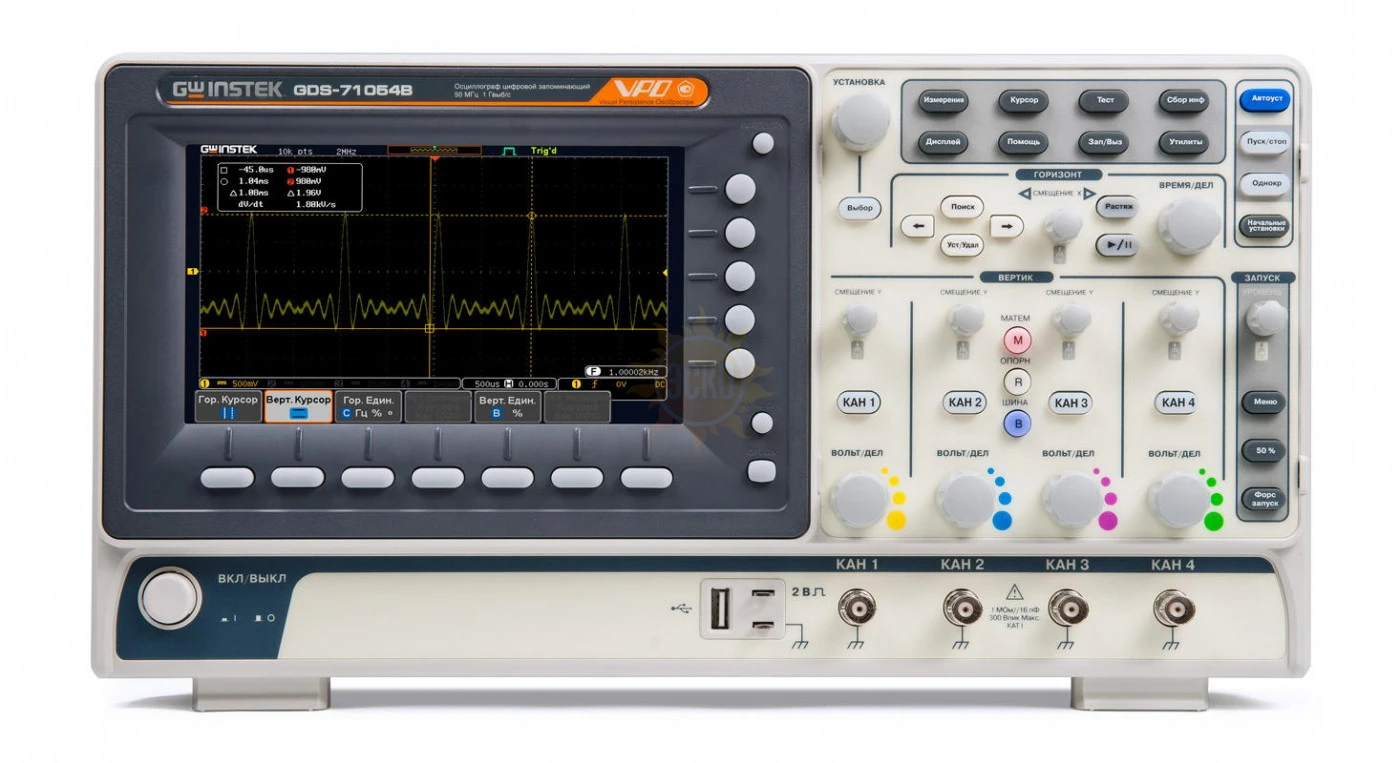

GDS-71202B — осциллограф

распечатать описание в PDF

Артикул: GDS-71202B

Полоса пропускания МГц

200

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

20М

Встроенный прибор

Частотомер

Тип осциллографа

Цифровой запоминающий

на удалённом складе 2 шт.

Ближайшее поступление 30.07.2024

58 710 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности осциллографа GDS-71202B:

Количество каналов: 2 (+ вх. Ext);
Полоса пропускания: 200 МГц;
Максимальная частота дискретизации: 1 ГГц (при объединении);
Объем памяти: 10 МБ на канал;
Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с);
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
36 видов автоматических измерений параметров, курсорные измерения;
Режим автоизмерения временных задержек (8 параметров);
Функция автоустановки параметров развертки, запуска;
Функции математики: +, -, ´, ÷, встроенный редактор формул;
Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
Режимы: растяжка окна (ZOOM), самописец и XY, «Годен/ Не годен»;
Дополнительные программные приложения: вольтметр, цифровые фильтры, регистратор*;
Внутренняя память: 24 осциллограммы, 20 профилей настроек;
Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
Цветной WVGA TFT-дисплей (17,8 см);
Опции: высоковольтные (3 модификации) и токовые пробники (5 модификации).

Характеристики GW Instek GDS-71202B

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	200 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с). Дискретизация 1 канал - 1 ГГц, 2 канала – 500 МГц/канал. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП на участке 1 МБ. Декодирование сигналов I2C, UART, CAN, LIN. Дополнительные программные приложения - вольтметр, цифровые фильтры, регистратор. Память - 24 осциллограммы, 20 профилей. Функция допускового контроля
Интерфейс	USB
Дисплей	TFT-цветной, диагональ 17,8 см, разрешение 800х480 (8х10 дел)
Масса (кг)	2,8

Комплектация GW Instek GDS-71202B

№	Наименование	Количество
1.	Осциллограф GDS-71202B	1
2.	Делитель 1:1/1:10	2
3.	Шнур питания	1
4.	Руководство по эксплуатации	1
