Осциллограф МЕГЕОН 15001

распечатать описание в PDF

Количество каналов

Исполнение

Портативный

Объем памяти (количество точек) на канал

8К

Встроенный прибор

Генератор сигналов

Снят с производства

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор МЕГЕОН в России

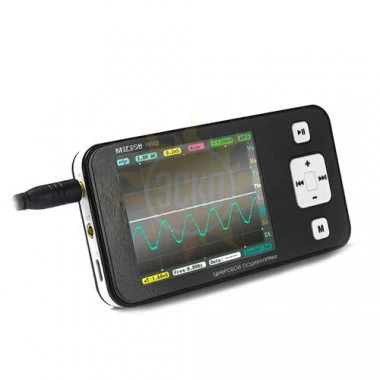

Описание карманного осциллографа МЕГЕОН 15001:

МЕГЕОН 15001 - это отличный помощнико для технических специалистов и инженеров, чья профессиональная деятельность тесно связана с постоянным мониторингом различных электронных цепей и узлов. Благодаря компактному эргономичному корпусу и широкому спектру поддерживаемых функций, МЕГЕОН 15001 с легкостью заменит многие громоздкие измерительные приборы. Что же касается аппаратной части прибора, она включает в себя эргономичную клавиатуру, модернизированную схему ввода, коннекторы между PCB платами, а также сверхточный MCX штекер.

Прибор оснащен встроенной памятью для хранения осциллограмм и разъемом для MicroUSB, благодаря которому Вы можете сохранить полученные результаты измерений и перенести их на ПК для дальнейшей обработки. Пользователь может самостоятельно обновлять программное обеспечение осциллографа МЕГЕОН 15001, что обеспечит более надежную работу устройства и повысит точность измерений.

Особенности карманного осциллографа МЕГЕОН 15001:

Компактный размер;
Полоса пропускания до 200 кГц;
Встроенный генератор сигналов;
Цветной дисплей 2.8 дюйма;
Полностью автономен;
Micro USB интерфейс.

Технические характеристики карманного осциллографа МЕГЕОН 15001:

Параметр	Значение
Количество каналов	1
Полоса пропускания	200 кГц
Частота выборки	1 млн. выборок / сек.
Глубина выборки	8 К
Вертикальная чувствительность	0,02…10В(х1), 0,2…100В(х10) с шагом 1-2-5. Максимальное напряжение на входе ±40В(х1)
Аттенюатор	Встроенный (х1),(х10)
Горизонтальная развёртка	0,001…2 с с шагом 1-2-5
Входное сопротивление	>500 кОм
Вход	Открытый/Закрытый (DC/AC)
Режим развёртки	Автоматический, стандартный, ждущий, непрерывный
Чувствительность триггера	±40 мВ…±3,9 В
Фиксированный измеритель	Частота
Настраиваемый измеритель	Частота, скважность, амплитуда (пик-пик), амплитуда среднеквадратичная, амплитуда усреднённая, амплитуда максимальная и минимальная
Курсоры с автоматическим измерением	Вертикальные, горизонтальные
Генератор	10 Гц…1мГц с шагом 1-2-5, синусоида, треугольник, пила, меандр
Дисплей	2,8 дюйма 240х320 65К
Аккумулятор	Li-ion 3,7 В х 500 ма/ч
Интерфейс	Micro-USB (зарядка, выгрузка данных)
Условия эксплуатации	10…40˚С влажность ≤80%, 40…50˚С влажность ≤55%
Условия хранения	-20…60˚С влажность ≤85% без выпадения конденсата
Размеры упаковки	107х56х12 мм
Вес с упаковкой	70 г (без щупа и аксессуаров)

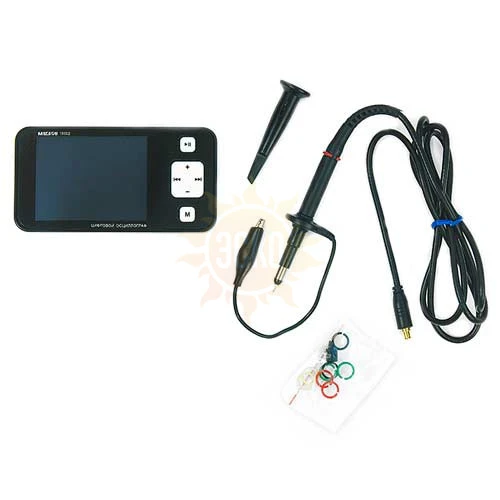

Комплектация МЕГЕОН 15001

Комплект поставки МЕГЕОН 15001

№	Наименование	Количество
1	Карманный осциллограф МЕГЕОН 15001	1
2	Щуп осциллографический (х1)	1
3	Руководство по эксплуатации	1
