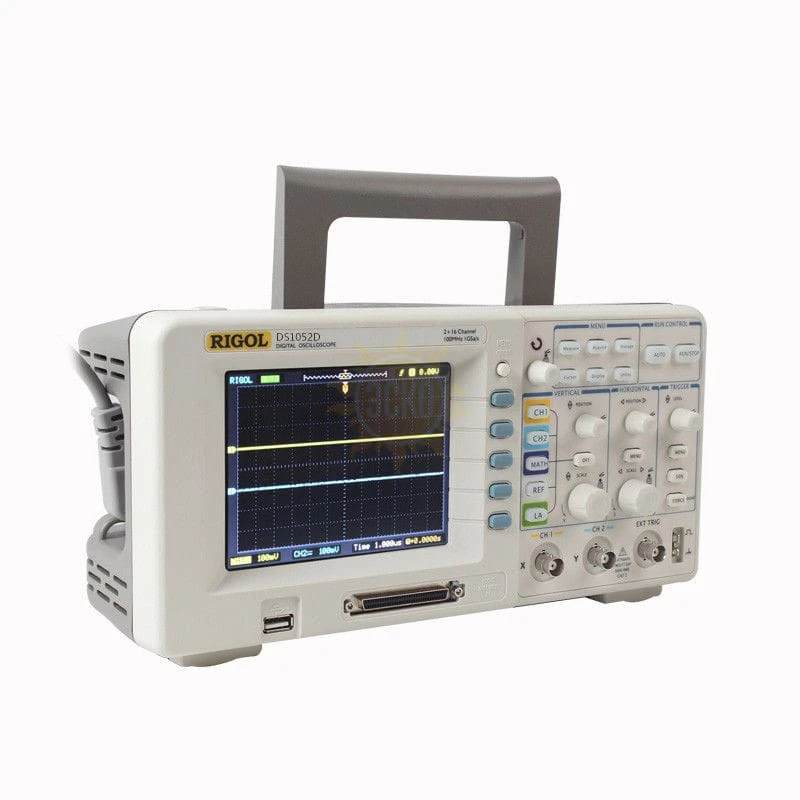

DS 1052D — осциллограф цифровой

Артикул: А99712
Снят с производства
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года

Функции цифрового осциллографа DS 1052D:

  • 2 канала c полосой пропускания до 50МГц;
  • 16 канальный логический анализатор;
  • Максимальная частота дискретизации в реальном времени до 1 Г выборки/с и эквивалентная до 10 Г выборок/с;
  • Скорость захвата до 1000 осциллограмм/с;
  • Настраиваемый цифровой фильтр;
  • 20 автоматических измерений;
  • Режим записи осциллограмм по кадрам, сохранение и воспроизведение;
  • Яркий ЖК TFT дисплей с 64К цветами;
  • Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge;
  • Ультракомпактный дизайн;
  • Математические функции: сложение, вычитание, умножение, бистрое преобразование Фурье (БПФ);
  • Курсорные измерения – режимы: ручной, слежения и режим автоматических измерений;
  • Хранение и воспроизведение 10 осциллограмм и 10 настроек;
  • Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска;
  • Встроенная функция анализатора спектра на основе БПФ;
  • Автокалибровка;
  • Встроенный аппаратный частотометр;
  • Стандартный USB интерфейс;
  • Режим «годен/негоден».

Область применения цифрового осциллографа DS 1052D:

  • Наладка электронных линий;
  • Проверка логических взаимосвязей сигналов;
  • Образование и технические тренинги;
  • Проверка функционирования электронных схем.

Характеристики RIGOL DS1052D

Параметр Значение
Полоса пропускания 50 МГц
Частота дискретизации в реальном времени 1 ГВыб/с
Эквивалентная частота дискретизации 10 ГВыб/с
Время нарастания 7 нс
Входной импеданс 1МОм±2%
Время горизонтальной развертки 5 нс/дел до 50 с/дел
Дисплей 5,6" TFT (64k, цветной цвет LCD), 320х234
Каналы 2 аналоговых и 16 цифровых каналов + внешний запуск
Объем памяти 1 Mб
Чувствительность по вертикали 2мВ/дел - 10В/дел
Разрешение по вертикали 8 бит
Режим входа А1 и А2 DC, AC, земля
Режимы запуска По фронту, видео, по длине импульса, задержка , внешняя синхронизация
Режимы запуска - развертки Авто, нормальный, однократный
Погрешность измерения временных интервалов ±0,01%
Максимальное входное напряжение 300В DC, AC пик, (1МОм входной импеданс 10Х),
5В (Вскз, 50 Вт входной импеданс, BNC )
Математические функции Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Автоматические измерения B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка.
Курсорные измерения Режимы: ручной, трэк и автоматических измерений
Хранение произведенных измерений 10 осциллограмм и предварительных настроек
Напряжение-питание / потребляемая мощность 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс.

Комплектация RIGOL DS1052D

Наименование Количество
1. Осциллограф цифровой DS 1052D 1
2. Кабель питания 1
3. 2 щупа 1
4. Модуль логического анализатора 1
5. Кабель USB 1
6. Руководство пользователя + UltraScope Software 1
