RIGOL MHO5056 - цифровой осциллограф

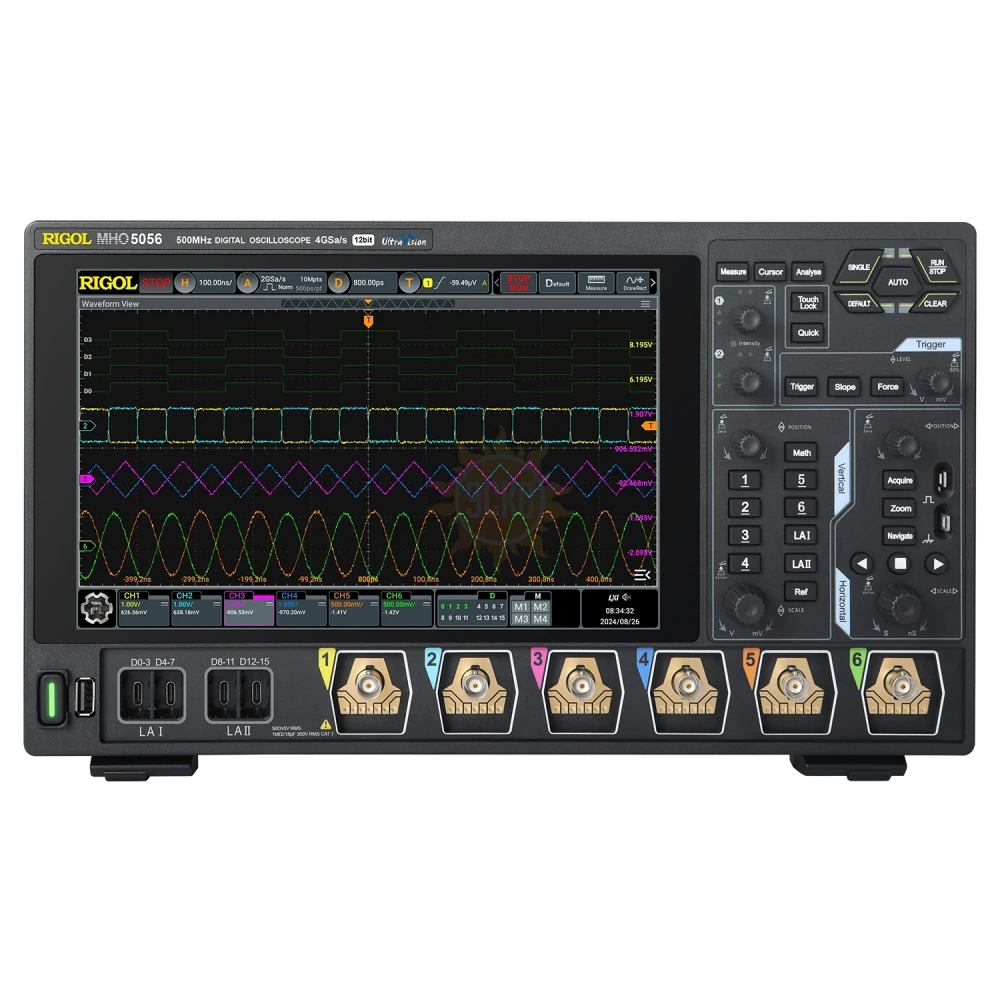

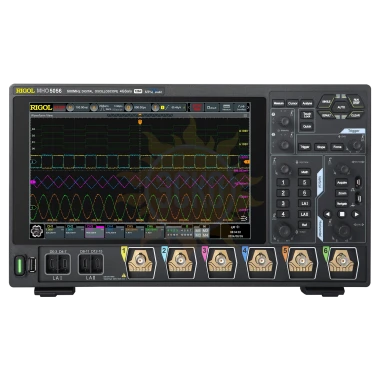

Цифровой осциллограф RIGOL MHO5056 – 6-ти канальный высокопроизводительный осциллограф высокого разрешения (12-бит) с полосой пропускания 500 МГц, выполненный в компактном корпусе, с возможностью работы от источника автономного питания. MHO5056 построен на технологической платформе «Centaurus», собственной разработки RIGOL.

Осциллограф RIGOL MHO5056 объединяет 6 приборов в одном:

• цифровой осциллограф,
• анализатор спектра,
• цифровой вольтметр,
• высокоточный частотомер и сумматор,
• анализатор протоколов последовательной передачи данных,
• логический анализатор.

RIGOL MHO5056 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.

Особенности и основные характеристики

• до 6 аналоговых каналов с полосой пропускания до 1000 МГц + 1 канал входа сигнала внешней синхронизации + 16 логических цифровых каналов;
• максимальная частота дискретизации в реальном времени до 4 Гвыб/с;
• максимальная глубина хранения данных – 500 Мвыб;
• нижний устанавливаемый предел чувствительности по вертикали аналоговых каналов – 100 мкВ/дел;
• анализ мощности, построение гистограмм, декодирование сигналов протоколов последовательной передачи данных;
• 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
• скорость захвата осциллограмм – до 1 000 000 осц/с;
• разрешение по вертикали – от 12 до 16 бит;
• анализ спектра – 1 млн. точек;
• многофункциональная ручка Flex для удобства пользования прибором;
• фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
• интерфейсы USB, LAN, HDMI;
• обновление прошивки онлайн.

Преимущества

• Высокая плотность каналов: один осциллограф может работать с 6 аналоговыми входными каналами, что позволяет справляться с различными сценариями применения, требующими многоканального тестирования, например, такими как: проверка мощности, анализ трехфазной сети питания, тестирование двигателей, тестирование полупроводников третьего поколения и т. д.


• Компактный дизайн: серия MHO5000 имеет компактную конструкцию размерами 335 мм (ширина) × 235 мм (высота) × 154 мм (глубина), что позволяет уменьшить занимаемое пространство на рабочем столе или в стойке с оборудованием (5U).


• Высокая точность:  12-битное вертикальное разрешение с глубиной квантования до 4096 бит в 16 раз превышает разрешение 8-битного осциллографа, что значительно повышает точность измерений и фиксирует мельчайшие изменения формы сигнала в таких сферах применения как энергетика, медицинское оборудование, радиоизмерения и другие.


• Возможность размещения внешнего магазина аккумуляторов на задней стенке: позволяет использовать осциллограф в мобильных приложениях без привязки к сети переменного тока или при тестировании автомобилей. Использование аккумуляторного источника питания также позволяет получить относительно «чистый» источник питания в некоторых средах, где требуется отсутствие импульсных шумов.




• Поддержка Bluetooth и Wi-Fi:Осциллограф поддерживает два способа беспроводной связи Bluetooth и Wi-Fi, что позволяет пользователю убрать лишние коммуникационные кабели с рабочего места, подключить периферийные устройства (мышь, клавиатуру и т. д.) и облегчить работу с измерительным прибором.


Применение

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ-изделий;
• Функциональное тестирование;
• Лабораторные исследования;
• Исследования и обучение.

Практическое применение

• Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение АЦП осциллографов серии MHO5000 позволяет проводить измерения пульсации легко и быстро.
• Тестирование малопотребляющих устройств: серия осциллографов MHO5000 имеет нижний устанавливаемый порог чувствительности вертикальной шкалы 100 мкВ. Все это вместе с 12 битным разрешением позволяет захватывать даже самые слабые сигналы устройств с низким уровнем потребления.
• Анализ шин питания: частота дискретизации в реальном времени 4 Гвыб/с и 12-битное разрешение осциллографов дает более высокую точность измерения по постоянному току.
• Тестирование полупроводников: к тестированию полупроводниковых материалов из нитрида галлия (GaN) третьего поколения обычно предъявляется более высокие требования с целью снижения ошибок квантования.

Назначение

Продукт предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.
