Высоковольтное оборудование HPG 50-D

распечатать описание в PDF

Артикул: 466489

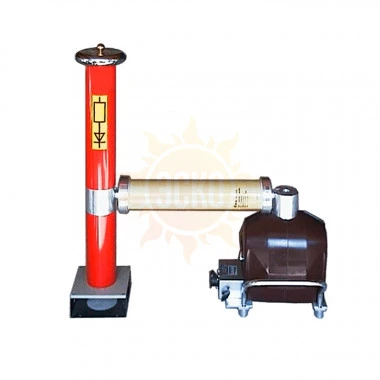

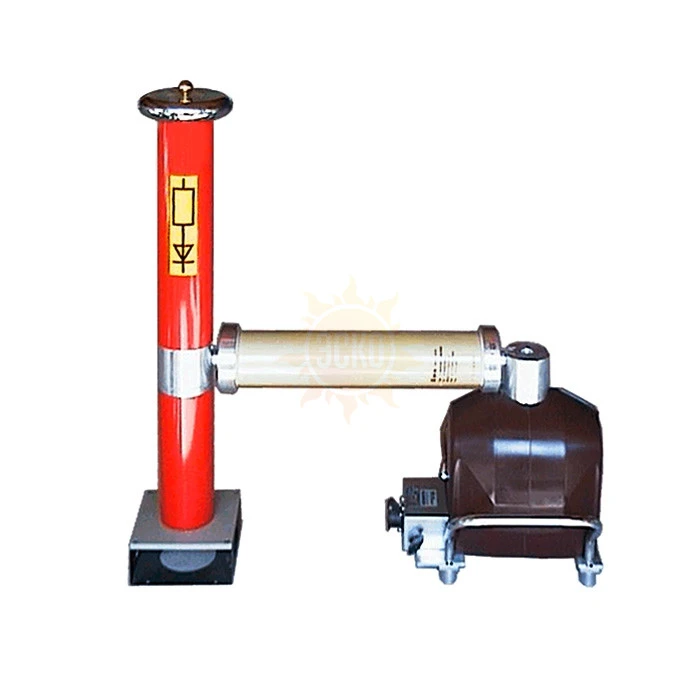

HPG 50-D - высоковольтная испытательная система

Испытательное постоянное напряжение, максимальное значение

110 кВ

Испытательное переменное напряжение, максимальное значение

35 кВ

цена по запросу

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Назначение высоковольтной испытательной системы HPG 50-D

Высоковольтные испытательная система HPG 50-D подходит для проведения испытаний переменным напряжением 50 Гц, 35 кВэфф и испытаний постоянным напряжением до 110 кВ.

Испытательная система HPG 50-D состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.

Применение высоковольтной испытательной системы HPG 50-D

Испытание кабелей
Испытание распределительных устройств
Испытание токовых трансформаторов
Испытание элементов и составных частей распредустройств

Достоинства высоковольтной испытательной системы HPG 50-D

Подходит для испытаний переменным и постоянным напряжением
Компактный, твердоизолированный высоковольтный трансформатор
Отдельный высоковольтный и управляющий модули
Постоянно регулируемое напряжение
Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа

Технические характеристики высоковольтной испытательной системы HPG 50-D

Параметр	Значение
Выходное постоянное напряжение	100 кВ
Выходной ток	15 мА
Тип трансформатора	HTR 35-1
Питание	220 В / 50 Гц
Размеры	900х1065х450
Вес	94

Высоковольтный трансформатор HTR 35-1

Параметр	Значение
Выходное напряжение	35 кВ AC ; 50 кВ DC
Номинальный ток	17 мА DC
Ток к.з.	50 мА DC
Потребляемая мощность	3,0 кВА (1 час в день); 1,2 кВА (день)

Комплектация HPG 50-D

Комплект поставки HPG 50-D

Наименование	Количество
Блок управления HSW 3-2	1
Высоковольтный трансформатор 35 кВэфф	1
Высоковольтный удвоитель 100 кВ DC	1
Комплект кабелей	1
Штанга заземления и разрядки 100 кВ	1
