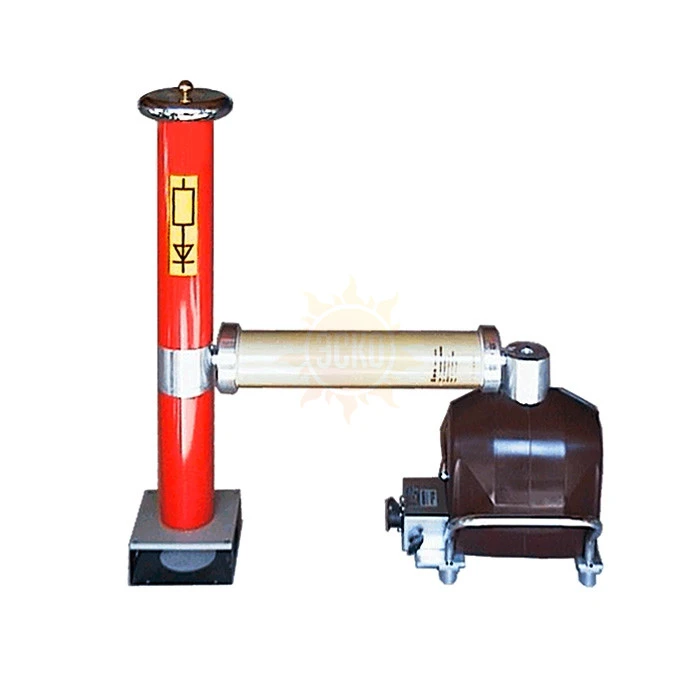

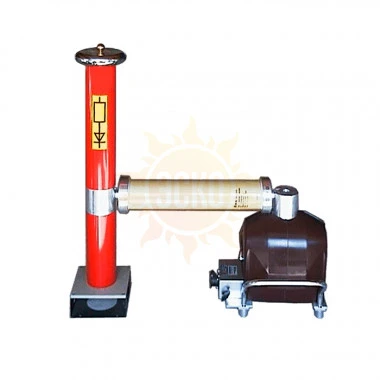

Высоковольтное оборудование HPG 70-D

распечатать описание в PDF

Артикул: 345344

HPG 70-D - высоковольтная испытательная система

Испытательное постоянное напряжение, максимальное значение

130 кВ

Испытательное переменное напряжение, максимальное значение

50 кВ

цена по запросу

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Назначение высоковольтной испытательной системы HPG 70-D

Высоковольтные испытательная система HPG 70-D подходит для проведения испытаний переменным напряжением 50 Гц, 55 кВэфф и испытаний постоянным напряжением до 110 кВ.

Испытательная система HPG 70-D состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.

Применение высоковольтной испытательной системы HPG 70-D

Испытание кабелей
Испытание распределительных устройств
Испытание токовых трансформаторов
Испытание элементов и составных частей распредустройств

Достоинства высоковольтной испытательной системы HPG 70-D

Подходит для испытаний переменным и постоянным напряжением
Компактный, твердоизолированный высоковольтный трансформатор
Отдельный высоковольтный и управляющий модули
Постоянно регулируемое напряжение
Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа

Технические характеристики высоковольтной испытательной системы HPG 70-D

Параметр	Значение
Выходное постоянное напряжение	100 кВ
Выходной ток	15 мА
Тип трансформатора	HTR 55-1
Питание	220 В / 50 Гц
Размеры	1000х1065х490
Вес	124

Высоковольтный трансформатор HTR 55-1

Параметр	Значение
Выходное напряжение	50 кВ AC ; 70 кВ DC
Номинальный ток	15 мА DC
Ток к.з.	50 мА DC
Потребляемая мощность	3,0 кВА (1 час в день); 1,2 кВА (день)

Комплектация HPG 70-D

Комплект поставки HPG 70-D

Наименование	Количество
Блок управления HSW 3-2	1
Высоковольтный трансформатор 35 кВэфф	1
Высоковольтный удвоитель 100 кВ DC	1
Комплект кабелей	1
Штанга заземления и разрядки 100 кВ	1
