Высоковольтное оборудование УИВ-15 - установка для испытания высоким напряжением
распечатать

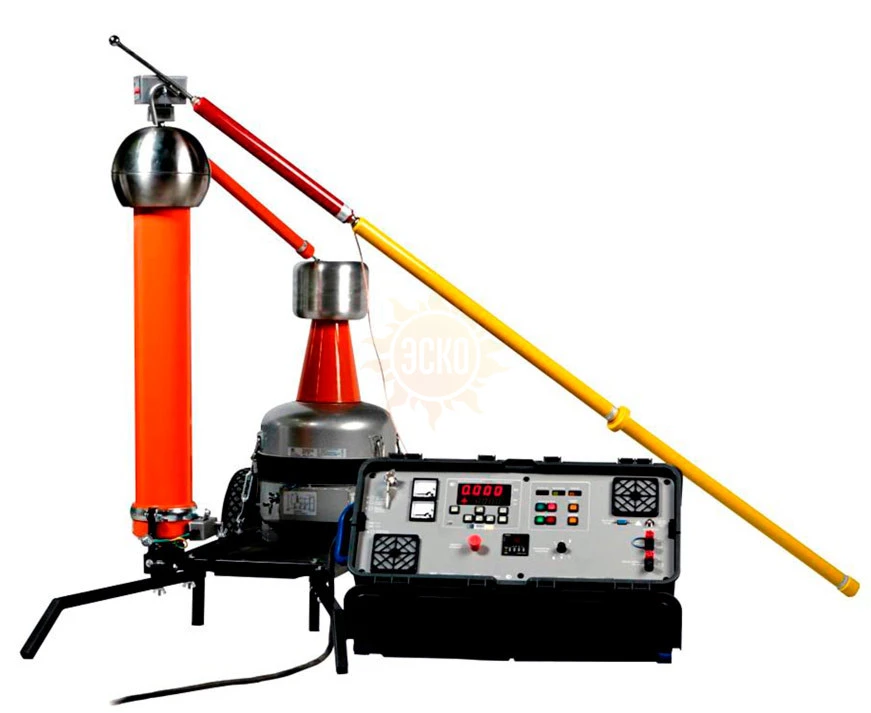

Описание установки для испытания высоким напряжением УИВ:
Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.
Установки выпускаются в трех исполнениях:
1) Переносные (без индекса в наименовании): УИВ-15/7,5, УИВ-15/15, УИВ-50/7,5, УИВ-100/20.
Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).
Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.
Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.
В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.
2) В транспортном исполнении (с индексом Т в наименовании): УИВ-100/20T.
Установка смонтирована в специальных транспортных кейсах на колесах.
3) Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М, УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.
От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.
Дополнительные устройства установки для испытания высоким напряжением УИВ:
Для расширения испытательных возможностей переносных установок серии УИВ и удобства их эксплуатации, по желанию Заказчика, в состав поставки может быть включен ряд дополнительные приборов и устройств:
- Пульт управления типа ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) - вместе с делителем напряжения ДН-10ЕО расширяет диапазон испытательных напряжений «вниз» до 1 кВ, что позволяет применять установки и для испытаний вторичных цепей электрооборудования;
- Встраиваемый в пульт управления таймер позволяет оператору задавать время приложения напряжения;
- Диод выпрямительный ДВЛ-150 – обеспечивает возможность испытания установками объектов постоянным напряжением до 70 кВ;
- Оптоизолированный датчик тока СМД-10 (СМД-11) – обеспечивает возможность измерения тока утечки в изоляции объектов в процессе испытания их постоянным (переменным) напряжением;
- Штанга для наложения заземления ШПР-100 - предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ. Снабженная резистором демпфирующим типа РД 100/15, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость;
- Прибор-измеритель характеристик частичных разрядов ИЧР 201;
- Соединительный конденсатор для измерения характеристик частичных разрядов в объекте испытаний;
- Тележка транспортная - для удобства перемещения установки в пределах производственных помещений.
Ниже, на блок-схеме, показана базовая комплектация переносных установок серии УИВ, а также набор устройств и приборов, расширяющих их испытательные возможности.
Дополнительные устройства установки для испытания высоким напряжением УИВ-М:
По желанию заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:
- Оптоизолированный датчик тока СМД – обеспечивает возможность измерения тока утечки в изоляции объектов процессе испытания их постоянным (переменным) напряжением;
- Съемный элегазовый проходной изолятор ИПЭ-100;
- Устройство снятия заряда УСЗ-100.
Технические характеристики установки для испытания высоким напряжением УИВ и УИВ-М:
| Параметр | УИВ-150/18М | УИВ-100/20Т, УИВ-100/20, УИВ-100/20М | УИВ-100/7,5, УИВ-100/7,5М, УИВ-100/7,5-130М | УИВ-50/7,5, УИВ-50/7,5М | УИВ-20/20М | УИВ-20/7,5М | УИВ-15/15 | УИВ-15/7,5, УИВ-15/7,5М |
| Номинальное напряжение, кВ | 150 | 100 | 100 | 50 | 20 | 20 | 15 | 15/10* |
| Номинальное напряжение питания, В | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Основной диапазон генерируемых напряжений, кВ | 10 - 150 | 10-100 | 10-100 | 5-50 | 2 - 20 | 1 - 20 | 1-15 | 1-15 |
| Дополнительный диапазон генерируемых напряжений, кВ* | - | 1-10 | 1-10 | 1-5 | - | - | нет | нет |
| Испытательное напряжение частоты 50 Гц, кВ | 165 | 110 | 110 | 55 | 22 | 22 | 16,5 | 16,5 |
| Установившийся ток к.з., А, не менее | 1,0 | 2,5 | 1,2 | 2,5 | 11 | 5,5/6,7 | 20,0 | 6,5/7,2* |
| Минимальная емкость нагрузки, нФ | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 |
| Максимальная емкость нагрузки при номинальном напряжении, нФ | 2,6 | 5,9 | 1,9 | 8,5 | 140 | 60 | 210 | 105/170* |
| Максимальная емкость при испытании цепей блокировки и управления, нФ | 15 | 15 | 15 | 40 | 220 | 220 | 2000 | 330 |
| Испытательная мощность, кВА - длительный режим - повторно-кратковременный режим, ПВ 10% |
6,0 18,0 |
12,0 20,0 |
4,1 7,8 |
4,4 7,5 |
12,0 20,0 |
4,4 7,2 |
10,0 15,0 |
4,7 7,4 |
| Номинальное напряжение постоянного тока, кВ** | 150 | 70 | УИВ-100/7,5, УИВ-100/7,5М - 70, УИВ-100/7,5-130М - 130 | 70 | 25 | 25 | 20 | 20 |
| Коэффициент пульсаций (холостой ход), %, не более** | 3,0 | 1,0 | 2,0 | 2,0 | 1,0 | 3,0 | 2,0 | 2,0 |
| Максимальный ток нагрузки, мА** | 50 | 50 | УИВ-100/7,5 -10, УИВ-100/7,5М, УИВ-100/7,5-130М - 20 |
20 | 50 | 30 | 20 | УИВ-15/7,5 - 20, УИВ-15/7,5М - 30 |
| Максимальная емкость нагрузки, мкФ** | 5,0 | 7,0 | 2,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| Максимальная потребляемая мощность, не более, кВА | 14,0 | 13,5 | 4,4 | 4,4 | 14,5 | 4,4 | 13,5 | 5,0 |
| Погрешность измерения высокого напряжения, % | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Стабильность воспроизведения напряжений в диапазоне, % | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| Интенсивность ЧР при номинальном напряжении, пКл, не более | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| Масса комплекта (нетто/брутто), кг | 190/- | УИВ-100/20Т - 185/240, УИВ-100/20, УИВ-100/20М - 175/210 |
85/110 | 80/105 | 85/- | 80/- | 175/210 | 75/100 |
* — В знаменателе - значения для последовательного включения секций обмотки НН испытательного трансформатора.
** — При комплектовании установки УИВ-100 пультом ПУ 220-12/4,4 , а для установки УИВ-100/20(Т) пультом ПУ 220-31/14 с дополнительным блоком БПТ-220/22.
*** — При комплектовании выпрямителем типа ДВЛ.
Комплект поставки УИВ-15
| № | Наименование | УИВ-100/20Т, УИВ-100/20, УИВ-100/7,5, УИВ-50/7,5, УИВ-15/15, УИВ-15/7,5 |
УИВ-100/7,5-130М, УИВ-100/7,5М, УИВ-50/7,5М, УИВ-20/7,5М, УИВ-15/7,5М |
УИВ-150/18М, УИВ-100/20М, УИВ-20/20М |
| 1 | Трансформатор испытательный ИОГ-хх | 1 | 1 | 1 |
| 2 | Пульт управления ПУ 220-11/4,4 | 1 | - | - |
| 3 | Пульт управления ПУ 220-21/4,4 | - | 1 | - |
| 4 | Пульт управления ПУ 220-31/14 с регулятором РН 220/14 | - | - | 1 |
| 5 | Делитель напряжения ДН-ххЕ(О) | 1 | 1 | 1 |
| 6 | Диод ДВЛ-150-2 | - | 1 | 1 |
| 7 | Комплект кабелей | 1 | 1 | 1 |
| 8 | Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки) | 1 | 1 | 1 |
| 9 | Руководство по эксплуатации вольтметра ВА 11 | 1 | 1 | 1 |
| 10 | Руководство по эксплуатации делителя напряжения ДН-ххЕ(О) | 1 | 1 | 1 |
| 11 | Аттестат на установку | 1 | 1 | 1 |
Доплнительная комплектация УИВ:
(поставляется за отдельную плату)
| № | Наименование | Цена |
| 1 | Встроенный таймер в пульт управления | По запросу |
| 2 | Делитель напряжения ДН-10ЕО | По запросу |
| 3 | Диод выпрямительный ДВЛ-150 | По запросу |
| 4 | Оптоизолированный датчик тока СМД-10 | По запросу |
| 5 | ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) | По запросу |
| 6 | Разрядное сопротивление | По запросу |
| 7 | Тележка для перемещения установки | По запросу |
| 8 | Транспортная тара (футляры по ГОСТ 14225-83) | По запросу |
| 9 | Трансформатор испытательный ИОГ-хх(Р) | По запросу |
| 10 | Штанга для наложения заземления | По запросу |
Доплнительная комплектация УИВ-М:
(поставляется за отдельную плату)
| № | Наименование | Цена |
| 1 | Оптоизолированный датчик тока СМД | По запросу |
| 2 | Съемный элегазовый проходной изолятор ИПЭ-100 | По запросу |
| 3 | Устройство снятия заряда УСЗ-100 | По запросу |
