назначение мобильной высоковольтной установки ВИСТ-100
Установка ВИСТ-100 предназначена для испытаний на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, также для испытаний на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

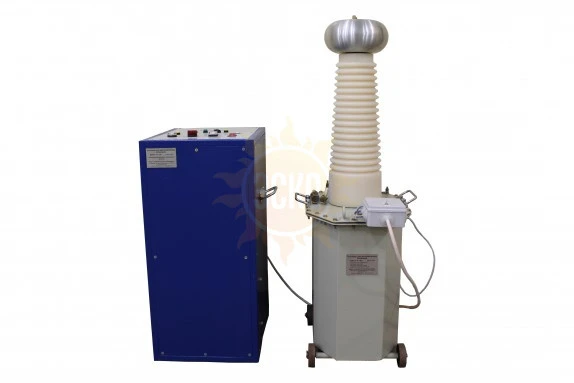

Испытательная установка состоит из блока высокого напряжения и электронного регулятора напряжения ЭРН-40, соединенных между собой кабелем.
Блок высокого напряжения имеет два вида исполнения: с масляной или с литой изоляцией (уточняется при заказе). Испытательная установка ВИСТ-100 имеет номинальную выходную мощность 4 или 8 кВА.
Принцип действия установки основан на том, что на высоковольтный блок с регулятора напряжения подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.
Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.
Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.
технические характеристики мобильной высоковольтной установки ВИСТ-100
| Блок высокого напряжения | |||
|---|---|---|---|
| Параметр | ВИСТ-4/100 | ВИСТ-8/100 | |
| Номинальная выходная мощность, кВА | 4 | 8 | |
| Диапазон входных напряжений, В | 0...200 | ||
| Максимальный ток низковольтной обмотки, А | 25 | 50 | |
| Диапазон выходных напряжений промышленной частоты, кВ | 8...100 | ||
| Диапазон выходных постоянных напряжений, кВ | 8...140 | ||
| Максимальный выходной ток, мА | 50 | 100 | |
| Номинальное напряжение измерительной обмотки, В | 100 | ||
| Коэффициент трансформации | 100000В/100В | ||
| Ток холостого хода, не более, А | 1,4 | ||
| Габаритные размеры, мм, не более | Масляная изоляция (для модификаций М, МТ, МА) | 325 х 530 х 1100 | 350 х 490 х 1200 |
| Литая изоляция (для модификаций Л, ЛТ, ЛА) | 350 х 360 х 960 | 350 х 360 х 960 | |
| Масса, кг, не более | Масляная изоляция (для модификаций М, МТ, МА) | 97 | 116 |
| Литая изоляция (для модификаций Л, ЛТ, ЛА) | 60 | 65 | |
| Технически характеристики электронного регулятора напряжения | |||
| Параметр | ЭРН-10 | ЭРН-40 | |
| Номинальное напряжения питания, В | 220 | ||
| Максимальный потребляемый ток, А | 25 | 50 | |
| Номинальная частота, Гц | 50 | ||
| Диапазон выходных напряжений, В | 10-200 | ||
| Точность установки напряжения, % | 3 | ||
| Максимальное значение выходного тока, Im, А | 20 | 40 | |
| Шаг установки значения защиты выходного тока, А | 1 | ||
| Время срабатывания токовой защиты, мс | 30 | ||
| Скорость подъема выходного напряжения | Устанавливается и имеет 10 режимов | ||
| Диапазон измеряемых значений выходных напряжений промышленной частоты, В | 10-100 | ||
| Относительная основная погрешность измерения напряжения промышленной частоты, %, | Не более 3 | ||
| Диапазон измеряемых значений выходных напряжений постоянного тока, В | 10-100 | ||
| Относительная основная погрешность измерения напряжения постоянного тока, %, не более | 3 | ||
| Входное сопротивление вольтметра, МОм | 1±0,015 | ||
| Диапазоны измеряемых значений токов промышленной частоты, мА | 0.200-18.00 18.00-240.00 |
0.500-50.00 50.00-480.00 |
|
| Относительная основная погрешность измерения тока промышленной частоты, %, не более | 3 | ||
| Диапазоны измеряемых значений постоянных токов, мА | 0.200-18.00 18.00-100.00 |
0.500-50.00 50.00-200.00 |
|
| Относительная основная погрешность измерения постоянного тока, %, не более | 3 | ||
| Диапазон коэффициента трансформации по напряжения | 1-10000 | ||
| Встроенный таймер времени испытания | От 1 с до 100 мин | ||
| Выходной разъем для подключения компьютера | 485 порт | ||
| Габаритные размеры | Не более 420 х 450 х 800 | ||
| Масса, кг | Не более 25 | Не более 30 | |
| Рабочие условия эксплуатации | |||
| Параметр | Значение | ||
| Диапазон рабочих температур, °С | От +10 до +35 | ||
| Относительная влажность воздуха при 25 °С, % | Не более 80 | ||
| Атмосферное давление, кПа | 84-106,7 | ||
Комплект поставки ВИСТ-100
| № | Наименование | ВИСТ-100/4-М | ВИСТ-100/4-МТ | ВИСТ-100/4-МА | ВИСТ-100/8-М |
| 1. | Блок высокого напряжения | 1 | 1 | 1 | 1 |
| 2. | Регулятор напряжения ЭРН-10 | 1 | 1 | 1 | - |
| 3. | Регулятор напряжения ЭРН-40 | - | - | - | 1 |
| 4. | Столб высоковольтный выпрямительный | 1 | 1 | 1 | 1 |
| 5. | Провод заземления | 2 | 2 | 2 | 2 |
| 6. | Кабель силовой | 1 | 1 | 1 | 1 |
| 7. | Кабель измерительный | 1 | 1 | 1 | 1 |
| 8. | Кабель для подключения к ПК* | 1 | 1 | 1 | 1 |
| 9. | Адаптер IPC- 7156* | 1 | 1 | 1 | 1 |
| 10. | Программный диск* | 1 | 1 | 1 | 1 |
| 11. | Оперативная заземляющая штанга | 1 | 1 | 1 | 1 |
| 12. | Тележка для внутрицеховой транспортировки | - | 1 | - | - |
| 13. | Барабан высоковольтного провода (25 м) | - | 1 | 1 | - |
| 14. | Барабан заземляющего провода | - | 1 | 1 | - |
| 15. | Бензиновый или дизель генератор | - | - | 1 | - |
| 16. | Автомобиль УАЗ (Хантер, Патриот, УАЗ 2205) | - | - | 1 | - |
*- Оборудование включается в комплект поставки по дополнительному запросу Заказчика
Пока нет обсуждений.

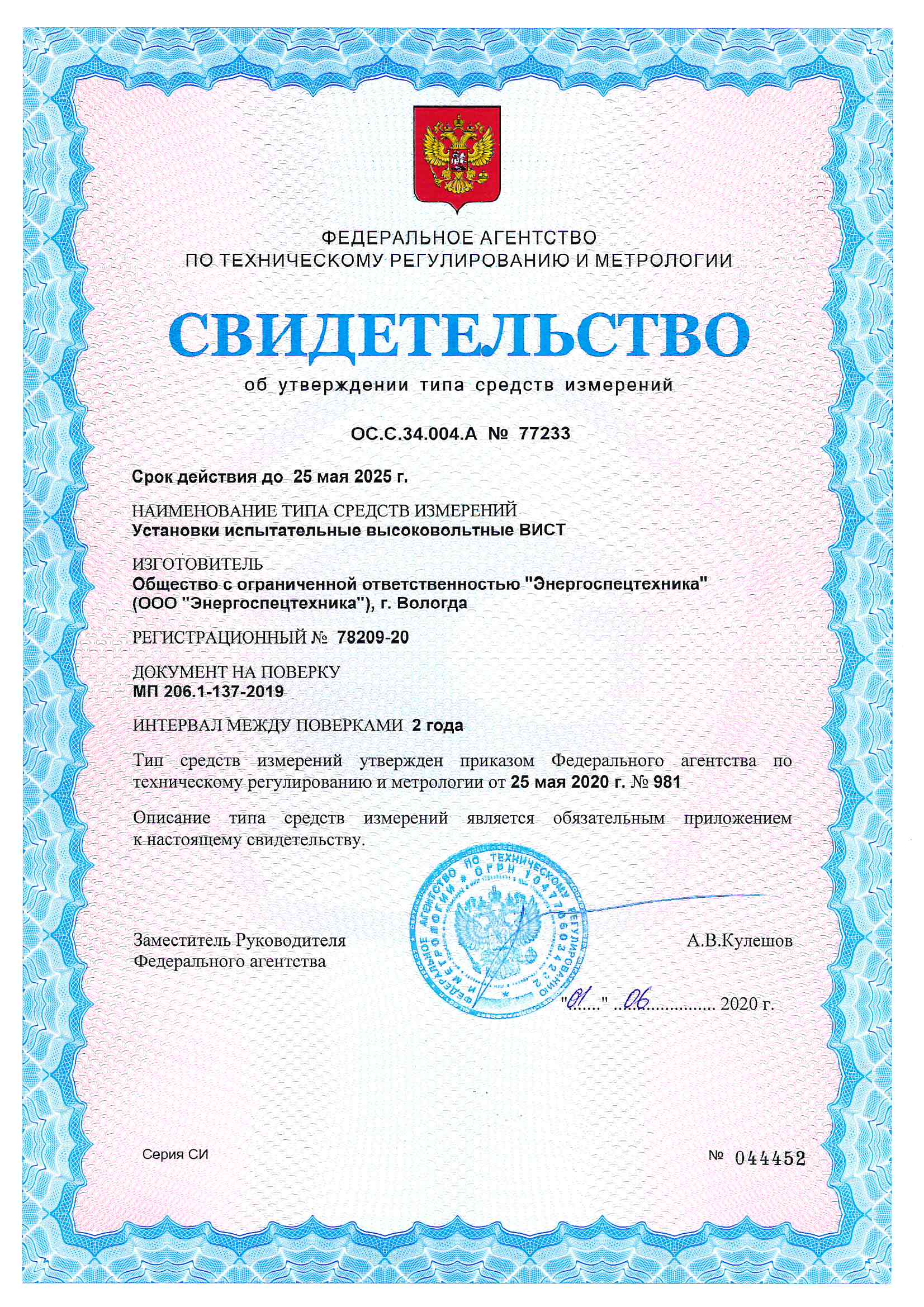

- Госреестр РФ 78209-20JPG, 473.25 КБ

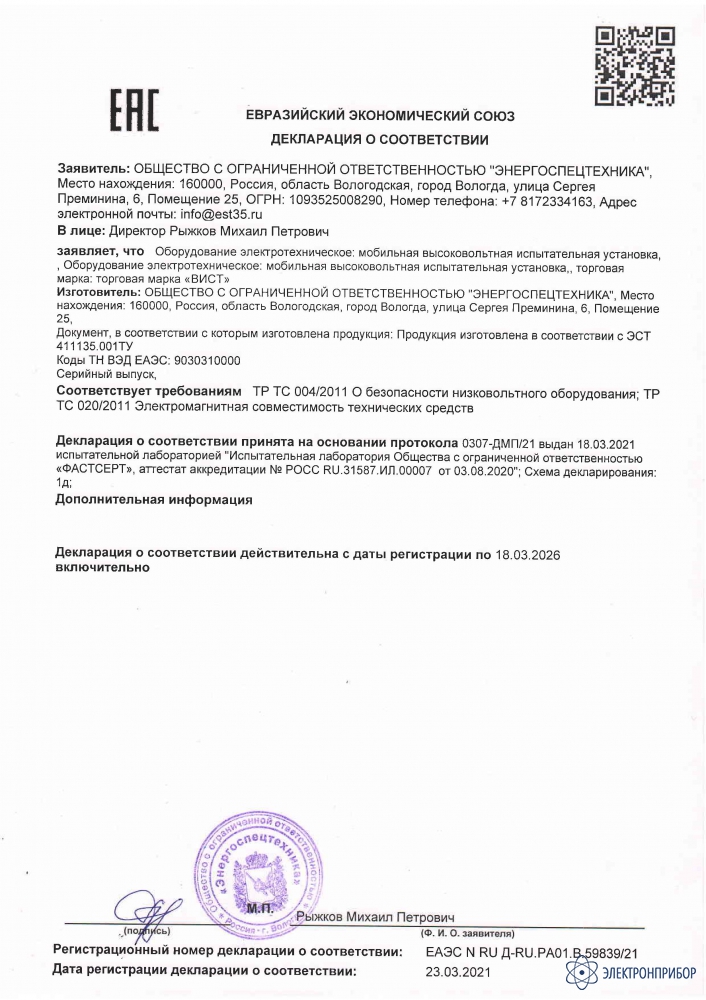

- Декларация о соответствии требованиям ТСJPG, 390.01 КБ
