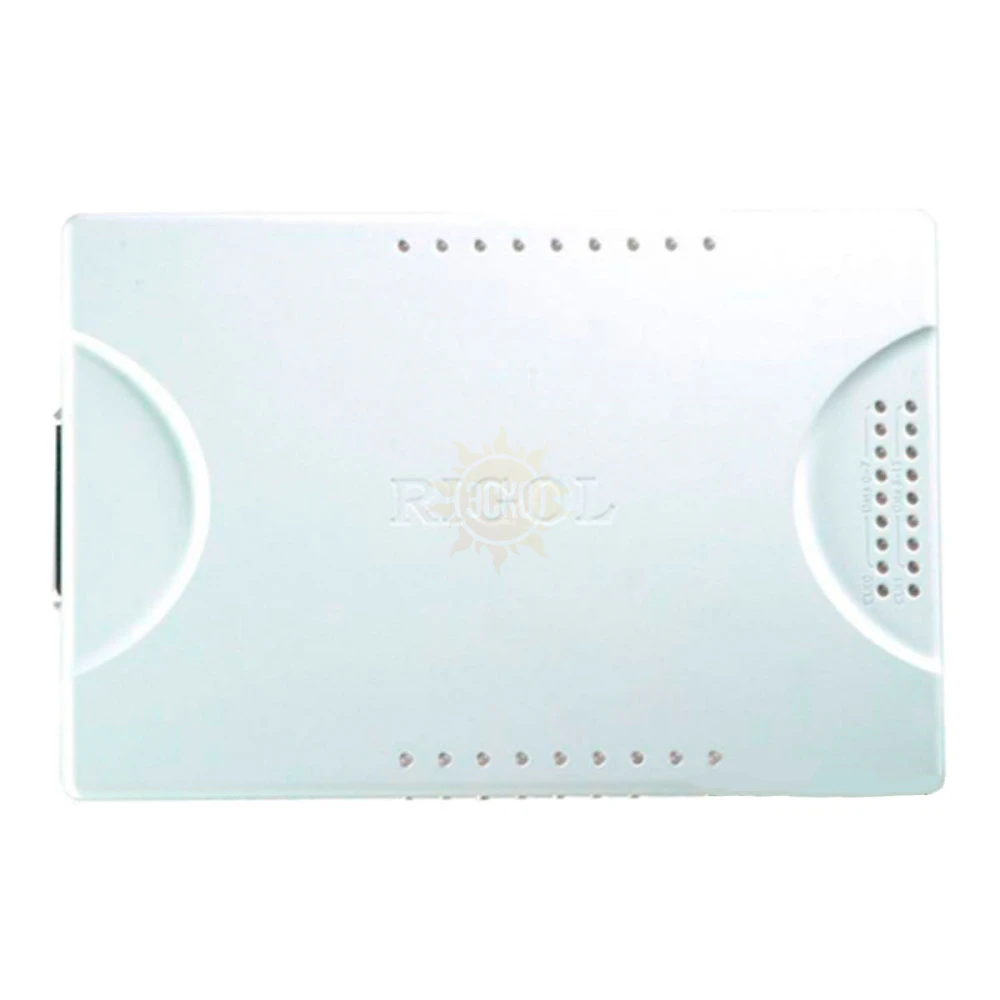

Описание Модуль логических сигналов DG-POD-A
Модуль логических сигналов DG-POD-A имеет 16 цифровых каналов, 2 тактовых. Предназначен для формирования логических сигналов по по протоколам RS-232, I2C, SPI, PO и пользовательскому протоколу. Предназначен для генераторов Rigol серий DG2000, DG3000, DG5000.
Характеристики Модуль логических сигналов DG-POD-A
| RIGOL DG-POD-A | |
| Диапазон напряжений (цифровые каналы) | 1,4...4,2 В (типичное или пользовательское) (кроме RS-232) |
| Режимы запуска | авто, запуск по пачке импульсов |
| Код шаблона | все “0”, все “1”,“01”, псевдослучайный код, пользовательские данные |
| Общая емкость | 256 kБ редактирование в режиме on-line, 2 Mб выход (UltraWave) |
| PO | |
| Диапазон напряжений | 1,4...9,4 В |
| CLK | C0,C1 |
| Фаза синхросигнала | 0°,90°, 180°, 270° |
| Линия данных | D0...D15 |
| Скорость передачи | 1b ps...100 Mbps |
| Выходной диапазон данных | 1 Byte...128 kBytes |
| Маска | нет , D0...D15 |
| Третье состояние | нет, D0...D15 |
| IIC | |
| Диапазон напряжений | 1,4...9,4 В |
| Последовательность битов | MSB |
| CLK | D0...D15 |
| Линия данных | D0...D15 |
| Скорость передачи | 1 bps...15 Mbps |
| Выходной диапазон данных | 1 Byte...10 kBytes |
| Дополнительный выходной адрес | нет, 7 bits адрес |
| Операции | запись, чтение |
| SPI | |
| Диапазон напряжений | 1.4...9.4 В |
| Последовательность битов | MSB |
| CLK | D0...D15 |
| Линия данных (SDA) | D0...D15 |
| TFS | D0...D15 |
| CS | D0...D15 |
| Скорость передачи | 1 bps...60 Mbps |
| Выходной диапазон данных | 1 byte...40 kbytes |
| SPI тип | SPI2, SPI3 |
| Полярность синхросигнала | 0,1 |
| Фаза синхросигнала | 0,1 |
| CS уровень | высокий уровень, низкий уровень |
| #Данные | 1...3 Bytes |
| TFS | FS_H, FS_L, LD_H, LD_L или NONE |
| RS-232 | |
| Диапазон напряжений | 2.0 В...4.5 В, -4.5 В...-2.0 В |
| Последовательность битов | LSB |
| Линия данных (TX) | D0...D15 |
| Скорость передачи | 1 Bps...60 MBps |
| Выходной диапазон данных | 1 Byte...35 kBytes |
| #Данные | 5...8 bits |
| Режим проверки | нет, четные, нечетные, фикс. 0 и фикс.1. |
| #Стоповый бит | 1 бит, 1.5 бита и 2 бита |
