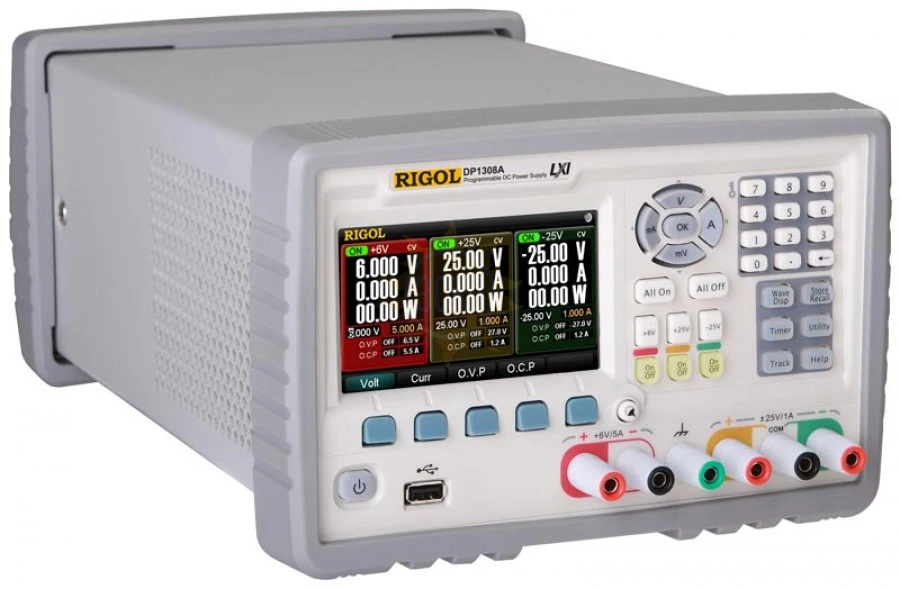

Источники питания Rigol DP1308A

распечатать описание в PDF

Артикул: А104201

Напряжение

25 В

Ток

5 А

Мощность

80 Вт

Количество каналов

Режим стабилизации тока и напряжения

Есть

Дистанционное управление

Есть

Подключение к ПК

USB, LAN, GPIB

37 950 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Особенности цифрового источника питания DP1308A:

Прецизионная точность установки тока и напряжения
Низкий уровень пульсаций и шумов (менее 350 мкВскз)
Быстрое время установления (менее 50 мкс)
Программирование выходных параметров с передней панели и от ПК
Индикаторы режимов стабилизации тока и напряжения
Одновременное управление двумя каналами в трекинг-режиме
Удаленное WEB управление по LAN с поддержкой LXI стандарта
Работа в биполярном режиме
Защита по току и напряжению и двухуровневая защита по температуре
Большой графический TFT дисплей (11 см) с высоким разрешением (480х282), 16 М цветов с отображением нескольких параметров
Предоставление информации на дисплее в графическом виде
Возможность сохранения настроек на USB-носитель
Интерфейсы: USB-device, USB-host, RS-232, GPIB, LAN (LXI-C)

Преимущества цифрового источника питания DP1308A:

Трехканальный программируемый блок питания Rigol DP1308 A мощностью в 80 Вт – источник постоянного тока до 5 А и напряжения до 25 В. Отличается высокой точностью установки напряжения и тока, низким уровнем пульсаций и шума на выходе. Каналы ±25 В и +6 В полностью изолированы.

Функциональные возможности цифрового источника питания DP1308A:

Прецизионная точность установки тока и напряжения
Низкий уровень пульсаций и шумов (менее 350 мкВскз)
Быстрое время установления (менее 50 мкс)
Программирование выходных параметров с передней панели и от ПК
Индикаторы режимов стабилизации тока и напряжения
Одновременное управление двумя каналами в трекинг-режиме
Удаленное WEB управление по LAN с поддержкой LXI стандарта
Работа в биполярном режиме
Защита по току и напряжению и двухуровневая защита по температуре
Большой графический TFT дисплей (11 см) с высоким разрешением (480х282), 16 М цветов с отображением нескольких параметров
Предоставление информации на дисплее в графическом виде
Возможность сохранения настроек на USB-носитель
Интерфейсы: USB-device, USB-host, RS-232, GPIB, LAN (LXI-C)

Характеристики Rigol DP1308A

Параметры		Значения
Каналы		+6 В	+25 В	-25 В
На выходе	Напряжение	0∼+6 В	0∼+25 В	0∼-25 В
	Ток	0∼5 A	0∼1 A	0∼1 A
	Защита от перегрузки по напряжению	0,1 В∼6.5 В	0,1 В∼27 В	-0,1 В∼-27 В
	Защита от перегрузки по току	0,1 A~5,5 A	0,1 A∼1,2 A	0,1 A∼1,2 A
Регулировка нагрузки	По напряжению	< 0,01% + 2 мВ
Регулировка нагрузки	По току	<0,01%+250 мкA
Нестабильность	По напряжению	< 0,01% + 2 мВ
Нестабильность	По току	<0,01%+250 мкA
Пульсации и шум	По напряжению в нормальном режиме	< 350 мкВ rms / 2 мВпп
	По току в нормальном режиме	< 2 мA rms	< 350 мкArms
	По току в общем режиме	<1,5 мкArms
Погрешность установки	По напряжению	0,1%+5 мВ	0,05% + 20 мВ
Погрешность установки	По току	0,2% + 10 мA	0,15%+4 мA
Погрешность считывания	По напряжению	0,1% + 5 мВ	0,05%+10 мВ
Погрешность считывания	По току	0,2%+10 мA	0,15%+4 мA
Разрешение установки параметров	Программирование	0,5 мВ / 0,5 мA	1,5 мВ / 0,1 мA
	Считывание	0,5 мВ / 0,5 мA	1,5 мВ / 0,1 мA
	Измерение	1 мВ / 1 мA	10 мВ / 1 мA
Отклик на изменение нагрузки		< 50 мкс
Время обработки команд		< 50 мс
Температурный коэффициент	Напряжение	0,01% + 2 мВ	0,01% + 3 мВ
Температурный коэффициент	Ток	0,02% + 3 мA	0,01%+0,5 мA
Стабильность	По напряжению	0,03% + 1 мВ	0,02%+2 мВ
Стабильность	По току	0,1% + 3 мA	0,05%+1 мA
Защита от перегрузки	Погрешность	0,5% + 0,5 В / 0,5% + 0,5 A
Защита от перегрузки	Время активации	1,5 мс (защита от перегрузки по напряжению ≤3 В); < 10 мс (защита от перегрузки по напряжению < 3 В) < 10 мс (защита от перегрузки по току)
Габариты		235 × 155 × 384мм
Вес		11 кг

Комплектация Rigol DP1308A

№	Наименование	Количество
1.	Цифровой источник питания DP1308A	1
2.	USB-кабель	1
3.	Кабель питания	1
4.	Запасной предохранитель 250В/T3A	2
5.	Запасной предохранитель 250В/T2A	2
6.	CD-диск с ПО и инструкцией	1
7.	Краткое руководство	1
