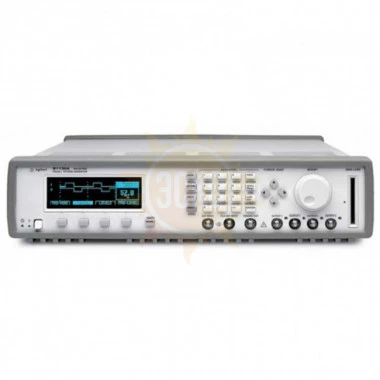

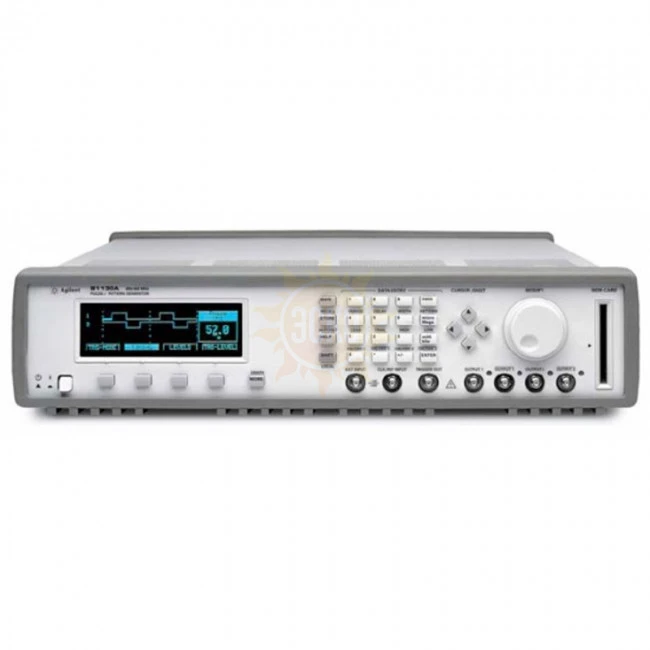

Генератор сигналов Agilent 81100 А

цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Госреестр 38084-08

Описание Agilent 81100 А

Сигналы для испытания цифровыхустройств и компонентов
Генераторы Agilent 81101A, 81104A, 81110A и81130A генерируют все стандартные импульсные
сигналы и цифровые кодовые последовательности,необходимые для испытания всех существующихв настоящее время семейств логическихэлементов: КМОП, ТТЛ, ЭСЛ, LVDS (cтандартпередачи дифференциальных сигналовнизкого напряжения).При наличии дополнительного второго каналаво всех моделях от 80 до 660 МГц, используя свойство внутреннего суммирования каналов,можно получить многоуровневые сигналы и сигналы с несколькими временными соотношениями.

• Переменные параметры импульсов, как в
режиме кодовой комбинации, так и в
обычном импульсном режиме (кроме 81130A)
• Запуск, синхронный с тактовым сигналом
• Моделирование отражений/искажений
(81104A, 81110A)
• Трех/четырех2уровневые коды (81104A,
81110A)
Универсальные импульсные и кодовые
последовательности для испытания
цифровых устройств
Основные свойства
• Режим генерации кодовых последовательностей
во всех моделях от 80 до 660 МГц, включая
псевдослучайную двоичную последовательность
(ПСДП).
• Суммирование выходов двухканальных
приборов (аналоговое или логическое
(исключающее ИЛИ), в зависимости от
модели).
• Доступная для пользователя возможность
модификации каналов в большинстве моделей
• Совместимость снизу вверх
• Индивидуальные технические решения для
частот до 50, 80, 165, 330, 400 и 660 МГц
• Полная конструктивная совместимость

Генератор импульсов 81100 AGILENT, как и все приборы подобного класса, воспроизводит электромагнитные сигналы. 81100 AGILENT создает сигнал определенной формы, необходимый при настройке электронных схем. Прибор формирует группу импульсов по заданным характеристикам, позволяя провести испытания любых вычислительных устройств. Этот тип приборов весьма востребован не только в условиях фабричного производства, но и у радиолюбителей, так как отличается простотой использования и высокой надёжностью.

Генераторы импульсов 81100 AGILENT не предназначены для эксплуатации в экстремальных климатических условиях. Они позволяют проводить исследования на производстве и в лабораторных условиях. Всем заинтересовавшимся этой моделью наши специалисты готовы дать консультацию. Закажите обратный звонок, и мы обязательно свяжемся с вами, чтобы ответить на все ваши вопросы. На нашем сайте также представлены другие приборы, способные воспроизвести различные физические величины.

Нижний предел диапазона частот: от 1 Гц до 150 МГц (в зависимости от модели).
Верхний предел диапазона частот: от 15 МГц до 13,5 ГГц (в зависимости от модели).
Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели).
Число каналов: от 1 до 2.
Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %.
Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS).
Графический дисплей, встроенная система подсказок, функция запоминания/вызова и стандартные команды программирования SСPI.
Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware.

Основные функции:
  • Диапазон частот от 1 Гц (8114А)/ 1 мГц (81101А/04А/05А/10А)/ 1 кГц (81131А/32А)/ 15 МГц (81133А/34А)/ 150 МГц (81141А/42А) до 15 МГц (8114А)/ 50 МГц (81101А)/ 80 МГц (81104А/05А)/ 165 МГц (81111А)/ 330 МГц (81112А)/ 400 МГц (81131А)/ 660 МГц (81132А)/ 3,35 ГГц (81133А/34А)/ 7 ГГц (81141А)/ 13,5 ГГц (81142А)
  • Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели)
  • Число каналов: 1 несимметричный (8114А, 81101А), 1 или 2 несимметричных (81104А/05А/11А), 1 или 2 симметричных (81131А/32А), 1 дифференциальный (81133А/41А/42А), 1 или 2 дифференциальных (81112А), 2 дифференциальных (81134А)
  • Амплитуда выходного сигнала от 50 мВ до 2 В
  • Режим кодовых последовательностей, включая двоичную псевдослучайную последовательность (на всех моделях от 80 до 660 МГц)
  • Модернизируемые пользователем каналы для большинства моделей
  • Эмуляция джиттера: до ± 250 пс
  • Восходящая совместимость моделей
  • Графический дисплей, встроенная система подсказок, удобный графический интерфейс, функция запоминания/вызова и стандартные команды программирования SСPI
  • Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware
Особенности:
  • Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %
  • Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS)
  • Форматы данных NRZ, RZ и R1
  • Вход управления задержкой для ввода заранее определенного джиттера
  • Память кодовых последовательностей до 32 Мбит/канал
  • Низкие значения флуктуаций и погрешностей
  • Дифференциальные выходы (81112А/31А/32А/33А/34А/41А/42А)
  • Получение многоуровневых и мультисинхронизированных сигналов, благодаря особенностям второго дополнительного канала (для моделей от 80 до 660 МГц):
        - Изменяемым параметрам импульса в режимах кодовых последовательностей и импульсном (кроме 81130А)
        - Синхронному запуску
        - Моделированию отражений/искажений (81104А, 81110А)
        - Трех- и четырехуровневым кодам (81104А, 81110А)
  • Возможность добавления выходов dual-channel инструментов (аналоговых или EXOR, в зависимости от модели)
  • Модули выхода: 10 В с переменными переходами (81111А); 3,8 В, дифференциальные выходы и два времени перехода на выбор (81112А); 3,8 В и 2,5 В с дополнительными выходами (81131А и 81132А, соответственно)
  • Эмуляция реальных сигналов путем добавления джиттера к тактовым сигналам или сигналам данных с изменением частоты, уровня и формы огибающей вводимого джиттера посредством подключения к входу управления задержкой 81133А/34А генератора сигналов произвольной формы, такого как 33220А
  • Измерения глазковых диаграмм (81133А/34А) с использованием осциллографа Infiniium серии DSO80000B или анализатора сигналов цифровой связи 86100С с усовершенствованными возможностями анализа джиттера (DCA_J)
  • ПО Pattern Management Tool для создания, сохранения и обмена последовательностями с компьютером через интерфейсы USB, LAN и GPIB (81133А/34А)
  • VGA-, Trigger-выходы, AUX Input, Delay Control Input, вход и выход для внешней синхронизации с генератора опорной частоты 10 МГц (81141А/42А)



Характеристики Agilent 81100 А

Технические характеристики Agilent 81100 А


Отзывы Agilent 81100 А

Пока нет отзывов.

Обсуждение Agilent 81100 А

Пока нет обсуждений.

Документы Agilent 81100 А
