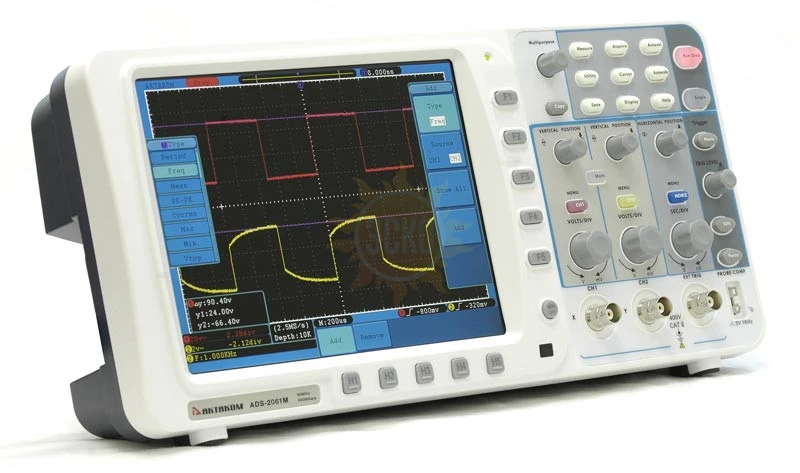

ADS-2071M — осциллограф цифровой

распечатать описание в PDF

Артикул: 430878

Полоса пропускания МГц

Частота дискретизации

250 Мвыб/с

Частота дискретизации

250 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

10М

Тип осциллографа

Цифровой запоминающий

32 352 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 14 месяцев

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Особенности осциллографа цифрового ADS-2071M:

2 канала;
Полоса пропускания - 70 МГц;
Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
Макс. память - 10 М на каждый канал;
Входной импеданс: 1 МОм;
Курсорные измерения;
20 автоизмерения;
Матем. функции;
БПФ;
Интерполятор: линейный, Sin(x)/x;
Усреднение;
Пиковый детектор;
Хранение: 15 осциллограмм;
Покадровый регистратор (1000 кадров);
Интерфейс: USB-host, USB-device, LAN, RS-232;
Дисплей: 20 см, цветной, TFT, 800 х 600;
Вес: 1,82 кг;
Размеры: 340 x 155 x 70 мм.

Характеристики ADS-2071M

Параметр			Значение
Полоса пропускания			70 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1
			10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
			0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый канал
	Коэффициент развертки		5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
			усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		70 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤5.0 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, / ,FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска осциллографа цифрового ADS-2071M:

Параметр		Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, =
			отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, =
			отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические характеристики осциллографа цифрового ADS-2071M:

Параметр	Значение
Дисплей
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц
Интерфейс
Для связи с ПК	USB2.0, LAN, RS-232
Сохранение	USB
Модуль Годен/Негоден	Встроенный
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<18 Вт
предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В
Массо-габаритные параметры
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг
Габаритные размеры в упаковочной таре	220х110х430 мм
Вес в упаковочной таре	2,58 кг

Комплектация ADS-2071M

№	Наименование	Количество
1.	Осциллограф ADS-2071M	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Носитель с программным обеспечением и руководством пользователя	1
6.	Краткое руководство пользователя	1
