ADS-3026 — одноканальный USB осциллограф-приставка

Артикул: 52302601
Полоса пропускания МГц
25
Частота дискретизации
100 Мвыб/с
Частота дискретизации
100 Мвыб/с
Количество каналов
1
Исполнение
USB-приставка
Объем памяти (количество точек) на канал
Тип осциллографа
Цифровой запоминающий
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom ADS-3026

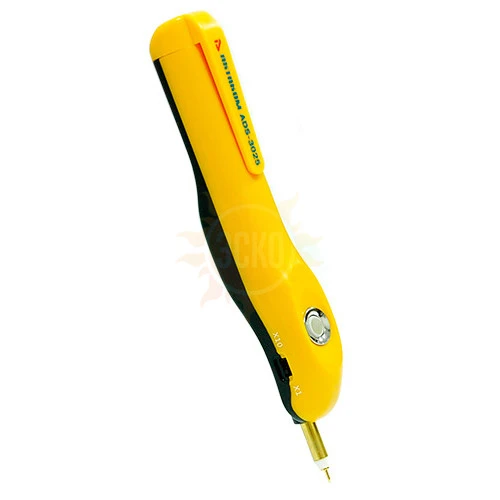

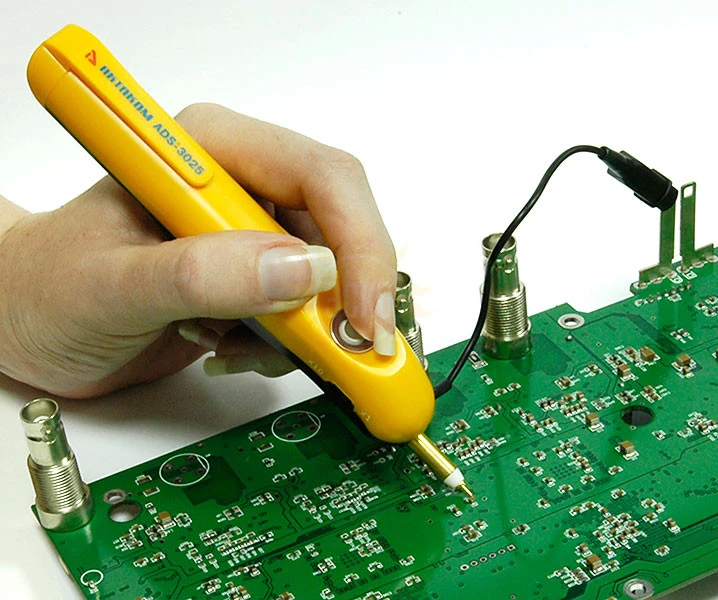

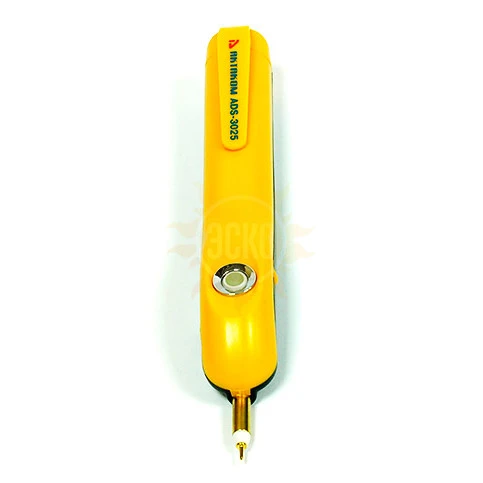

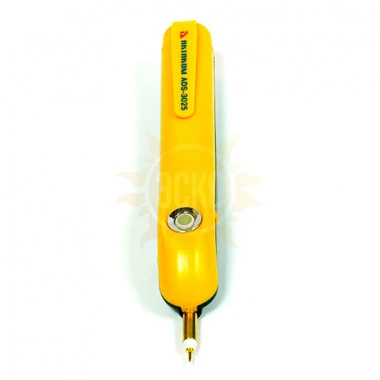

Осциллограф цифровой ADS-3026 - это первый цифровой USB осциллограф "карандашного" типа, который имеет гальванически развязанный интерфейс USB. Осциллограф имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

Используя программное обеспечение, осциллограф цифровой ADS-3026 имеет следующие функции и растяжки:

  • пиковый детектор;
  • усреднение (в режиме регистрации);
  • курсорные измерения: ΔV, ΔT и 1/ΔT;
  • автоматические измерения: 18 типов;
  • анализатор спектра на основе БПФ: 4 окна;
  • система синхронизации включающая в себя: запуск по фронту, по длительности импульса, по скорости нарастания;
  • покадровый регистратор: до 100000 кадров;
  • режим растяжки;
  • функция тестирования по маске: "Годен - Не годен";
  • и ряд других.

Пользователи могут сохранять данные на персональный компьютер в виде файлов в различных формах и форматах, таких как: текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png). Кроме того, имеется возможность сохранения до 8 ячеек с объектами.

Характеристики Aktakom ADS-3026

Параметр Значение
Полоса пропускания 25 MГц
Количество каналов 1
Регистрация Режим Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время) 100 Mвыб/сек
Вход Связь по входу закрытый, открытый, земля
Входной импеданс 1 MΩ±2% в параллель 20 пФ±5 пФ
Учет ослабления пробников 1X, 10X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы Интерполяция (sin x)/x
Глубина записи 5 К точек
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 25 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤14 нс (типичное)
Погрешность коэффициент усиления ±3%
Измерения Курсорные ΔV, ΔT и 1/ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
Математические операции FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска Режим запуска Однократный, обычный, авто
Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
Диапазон установки уровня запуска ±5 делений от центра экрана
Покадровый регистратор Режимы запись, воспроизведение
Количество кадров 1 ~ 100 000 кадров
Интервал 10 мс ~ 100 000 мс, с шагом 1~2~5
Формат записи *.cap
Режим растяжки Ширина окна 5 нс ~ 100 с, с шагом 1~2~5
Задание окна Курсорами, цифровая форма
Дополнительные функции режим "Годен - Не годен"
Режим "Годен - Не годен" Задание маски по горизонтали ± 10 делений
Задание маски по вертикали ± 5 делений
Статус прохода однократный с остановкой, цикличный
Формат сохранения файлов текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек)

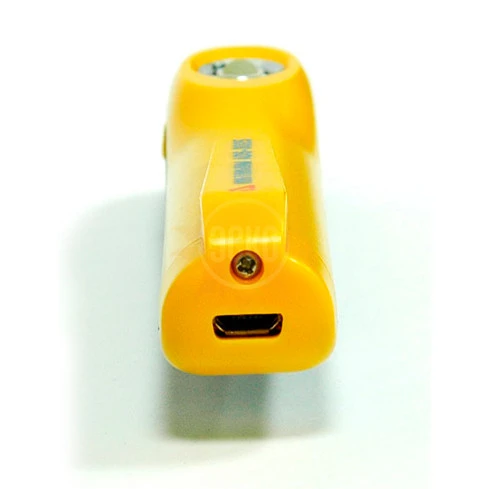

Интерфейс USB 2.0 (изолированный)
Питание от USB порта (5 В/300 мА)
Потребляемая мощность менее 1,5 Вт
Габаритные размеры 150 мм × 20 мм × 18 мм (Д*В*Г)
Вес около 27 г

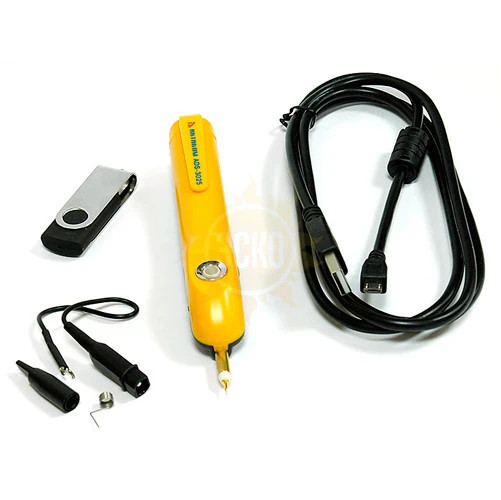

Комплектация Aktakom ADS-3026

Наименование Количество
1. Одноканальный USB осциллограф - приставка ADS-3026 1
2. USB кабель для подключения к ПК 1
3. Провод "земля" для щупа 1
4. Руководство по эксплуатации (краткая инструкция) 1
