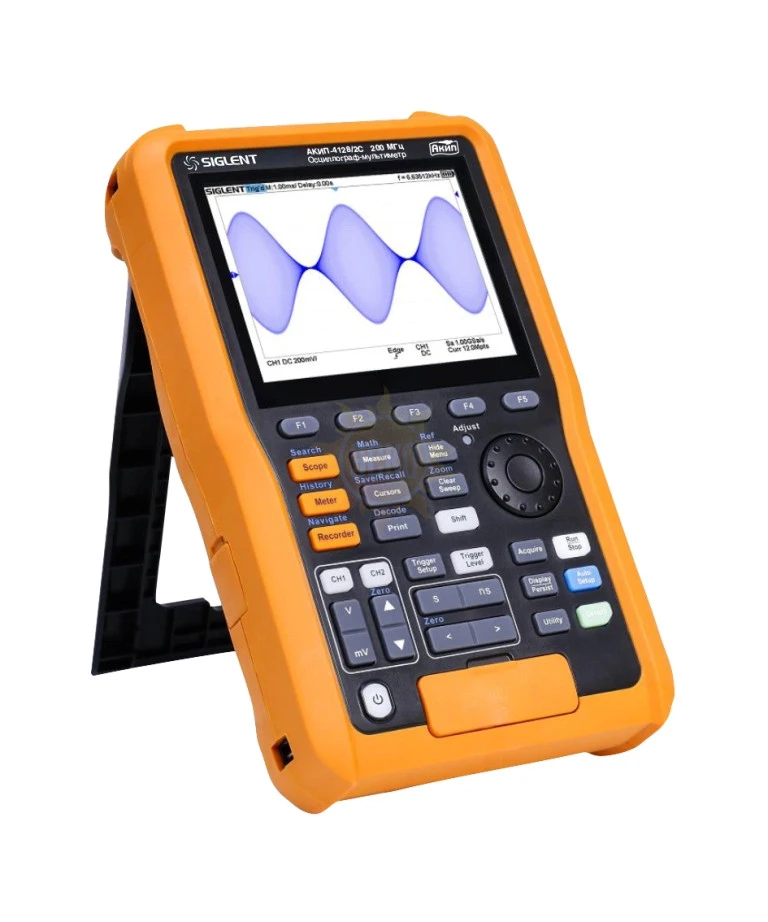

АКИП-4128/1С — осциллограф-мультиметр

Исполнение
Портативный
261 030
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
ТД «ЭСКО» официальный дистрибьютор АКИП в России
100% белая официальная поставка техники

Особенности осциллографа-мультиметра АКИП-4128/1С:

  • Цифровой осциллограф, мультиметр, регистратор;
  • Изолированные входы: до 1000 В КАТ II / 600 В КАТ III между сигнальным входом, землей и экраном. Полная изоляция между двумя аналоговыми каналами осциллографа, одним каналом мультиметра, адаптером питания и портом USB;
  • Осциллограф: 2 канала, полоса пропускания: 100 МГц;
  • Максимальная частота дискретизации реального времени 1 ГГц;
  • Максимальная длина памяти: 6 МБ/канал (12 МБ при объединении каналов);
  • Автоматические измерения (до 38-и параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»);
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадратного корня (√);
  • Частотный анализ (БПФ), 1 млн. точек;
  • Скорость обновления экрана: 100000 осц./с (до 400000 осц./с в режиме сегментированной развертки);
  • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
  • Режим сегментированной памяти: до 80.000 сегментов;
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
  • Декодирование сигналов в стандартной комплектации: I2C, SPI, UART, CAN, LIN;
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), по шаблону, по ранту;
  • Интерполяция: Sin X/х, линейная;
  • Цифровой регистратор: осциллограф (дискретизация 25 кГц), внутренняя память 25 МБ, внешняя до 2 ГБ, мультиметр (интервал от 0,1 с до 10 м), до 3,6 М измерений;
  • Мультиметр: True RMS измерение напряжения и тока, сопротивления, емкости, прозвонка цепи, проверка диодов;
  • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра;
  • Автономное батарейное питание (4 ч работы);
  • Цветной ЖК-дисплей (14,22 см), разрешение 640*480;
  • Интерфейсы: USB Host, USB Device (MicroUSB-TMC);
  • Поддержка подключения внешних USB-накопителей;
  • Поддержка команд дистанционного управления SCPI;
  • Степень защиты корпуса IP51.

Характеристики АКИП-4128/1С

Параметр АКИП-4128/1С АКИП-4128/2С
Режим осциллографа
Канал вертикального отклонения
Полоса пропускания 0…100 МГц 0…200 МГц
Полоса пропускания ≤ 3,5 нс ≤ 2,0 нс
Коэффициент отклонения (К откл) 2 мВ/дел…100 В/дел
Погрешность установки К откл ± 3 % - ≥ 10 мВ/дел
± 4 % - < 10 мВ/дел
Постоянное смещение 2 мВ…296 мВ: ± 5 В; 302 мВ…7,5 В: ± 80 В; 7,6 В…100 В: ± 400 В
Входной импеданс 1 МОм (± 2 %) // 14 пФ (± 2 пФ)
Максимальное входное напряжение 1000 Вскз КАТ II / 600 Вскз КАТ III
Связь по входу Открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэффициент отклонения (К откл) 1 нс/дел…100 с/дел
Погрешность установки К откл ± 0,0025 %
Режим работы Основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y
Синхронизация
Источники синхронизации Канал 1, Канал 2
Режимы запуска развертки Автоколебательный, ждущий, однократный
Тип синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Аналого-цифровое преобразованрие
Разрядность АЦП 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES))
Частота дискретизации 500 МГц на канал (1 ГГц при объединении каналов)
Интерполяция Sin (х)/х
Объем памяти 6 МБ на канал (12 МБ при объединении каналов)
Режим сбора данных Стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел)
Измерения
По вертикали Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза
Измерение временной задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Статистика Текущее значение, Макс, Мин, СКО
Курсорные ∆U, ∆T, ∆1/T (вручную), режим «слежение»
Математика
Функции +, -, х; /; d/dt, ∫dt, √
БПФ – частотный анализ при длине памяти 1 МБ
Источник математики КАН1, КАН2
Регистратор
Осциллограф
Источник КАН1, КАН2, КАН1 и КАН2
Частота дискретизации 1 Гц … 25 кГц (в последовательности 1-2-5)
Память 50 МБ (внутренняя память), до 2 ГБ (внешняя память)
Длительность записи При максимальной дискретизации:
23 минуты во внешнюю память, один канал (11 минут на два канала)
При минимальной дискретизации:
22 часа во внешнюю память, один канал (11 часов на два канала)
Формат данных Binary
Измерения
Источник Автоматические измерения, Мультиметр, Автоматические измерения и мультиметр
Интервал регистрации 0,1 с … 10 м
Каналы регистрации До 4-х каналов (измерения + мультиметр)
Память До 3,6 МБ один канал, 900 кБ в 4-х канальном режиме
Длительность записи До 100 часов при минимальном интервале
Формат данных Binary
Экспорт данных Binary, csv, matlab
Режим мультиметра
Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряжений DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
Пределы измерения напряжений AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (45 Гц … 400 Гц)
Разрешение Постоянное:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Переменное: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Погрешность Постоянная:± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр, ± 1,5 % ± 5 емр (1000 В)
Переменная: : ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр, ± 1,5 % ± 5 емр (750 В)
Параметры входа 600 Вскз КАТ III, 1000 Вскз КАТ II
Постоянный и переменный (СКЗ) ток
Предел измерений 60 мА, 600 мА, 6 А, 10 А
Диапазон частот переменного тока: 45 Гц … 400 Гц
Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения ± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А)
Сопротивление
Предел измерений 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность ± 1 % ± 5 емр, ± 4 % ± 5 емр (60 МОм)
Прозвон цепи
Порог срабатывания < 50 Ом
Индикация Непрерывный звуковой сигнал f=2 кГц
Испытание P-N
Максимальный ток теста 1,5 мА
Напряжение теста 0…2 В
Ёмкость
Предел измерений 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность ± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр
Общие данные
ЖК-дисплей Диагональ 14,22 cм, TFT (640 × 480); мультиметр - максимальная индикация «6.000»
Интерфейс USB 2.0 – 2 шт. (device, host)
Универсальное питание 100 ~ 240 В, 50/60 Гц, 1,1 А, 11 Вт // 12 В постоянные/ 4 А (зарядное устройство); аккумуляторная батарея: Li-Ion 6900 мА*ч (до 4 ч автономной работы)
Условия эксплуатации 0 °С…40 °С; относительная влажность не более 85 %
Габаритные размеры 276 × 168 × 68 мм
Масса 1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто

Комплектация АКИП-4128/1С

Наименование Колличество
1. Осциллограф-мультиметр АКИП-4128/1С 1
2. Адаптер-зарядное устройство 1
3. Пробник пассивный PB925 2
4. Адаптер мультиметр для измерения тока до 600 мА 1
5. Адаптер мультиметр для измерения тока до 10 А 1
6. Кабель USB 1
7. Аккумуляторная батарея: Li-Ion 6900 мА*ч 1
8. Мягкая сумка 1
