DS1102Z-E — цифровой осциллограф

распечатать описание в PDF

Артикул: А220583

Полоса пропускания МГц

100

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Портативный

Тип осциллографа

Цифровой

46 334 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Гарантия 3 года

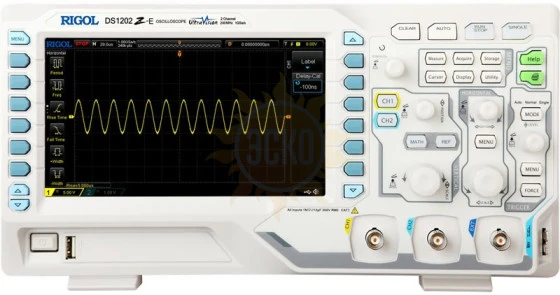

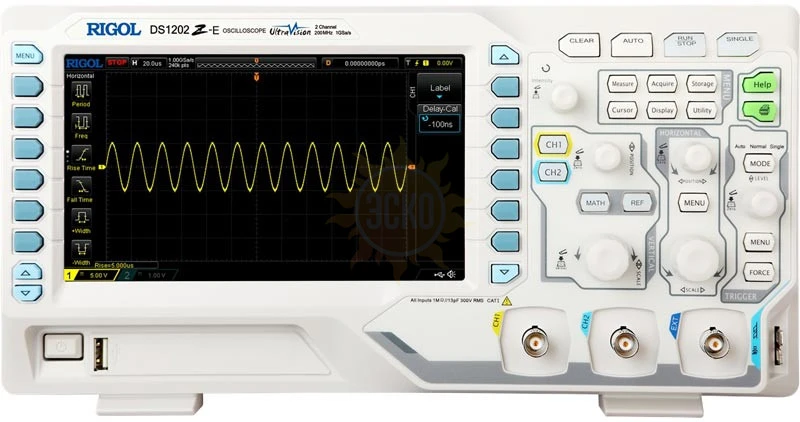

Описание RIGOL DS1102Z-E

Новая серия DS1000Z-E предназначена для покупателей с ограниченным бюджетом. В отличие от серии DS1000Z/Z Plus представлена только двухканальными моделями цифровых осциллографов и не имеет возможности функционального апгрейда. Несмотря на невысокую цену, приборы обладают превосходными характеристиками, в том числе большая глубина записи, высокая скорость захвата осциллограмм, возможность запуска и анализа по 15 условиям, включая декодирование протоколов последовательных шин I2C, RS232/UART, SPI.

Особенности цифрового осциллографа DS1102Z-E:

Полоса пропускания 100 МГц;
Количество каналов – 2;
Частота дискретизации в реальном времени до 1 Гвыб/с;
37 типов автоматических измерений со статистикой;
Запуск и декодирование сигналов последовательных шин (I2C, RS-232, SPI);
Автоматический регистратор до 60000 кадров;
Широкий выбор математических операций.

Характеристики RIGOL DS1102Z-E

Параметр	Значение
Параметр		DS1102Z-E	DS1202Z-E
Полоса пропускания	100 МГц	200 МГц
Кол. каналов	2 + внешний запуск
Макс. частота дискретизации	1 Гвыб/с (500 Мвыб/с – 2 канала)
Вх. импеданс	1 МОм \|\| 15 пФ
Макс. глубина записи	24 миллионов точек
Верт. разрешение	8 бит , режим высокого разрешения 12 бит
Коэффициент отклонения	1 мВ/дел…10 В/дел
Макс. скорость захвата осциллограмм	до 30000 осц/с
Типы запуска	фронт, импульс, рант, окно, N фронт, скорость нарастания, видео, шаблон, задержка, истечение времени, длит. события, установка/удержание, RS-232/UART, I²C, SPI
Интерфейсы	USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Дисплей	цветной 7" TFT (800×480) WVGA
