MDO-72102EG — осциллограф-анализатор спектра

Артикул: 00-0007976
Полоса пропускания МГц
100
Частота дискретизации
1 Гвыб/с
Частота дискретизации
1 Гвыб/с
Количество каналов
2
Исполнение
Настольный
Объем памяти (количество точек) на канал
Тип осциллографа
Смешанных сигналов
Снят с производства
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  3 года

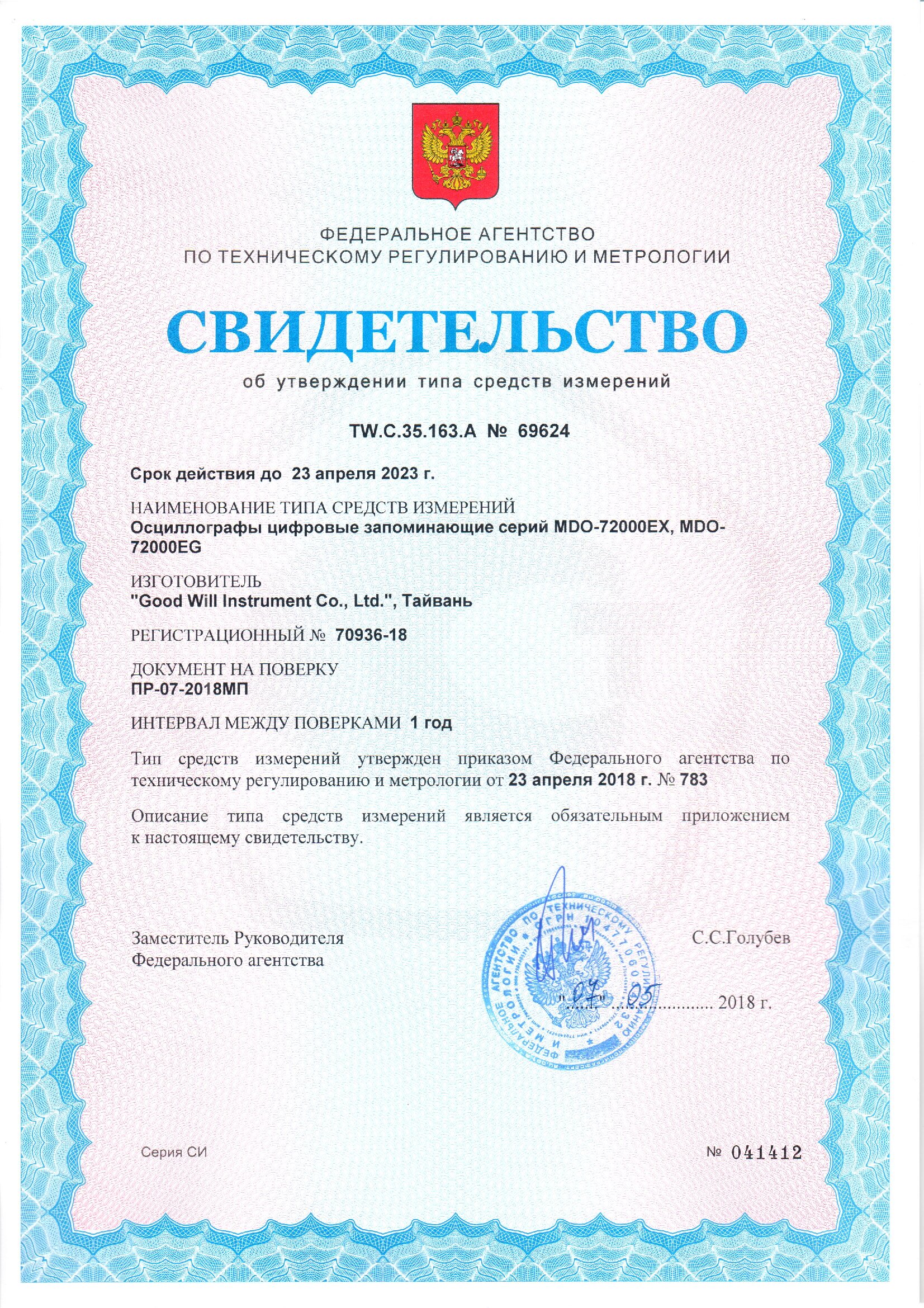

Госреестр 70936-18
до 23.04.2028
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности осциллографа-анализатора спектра MDO-MDO-72102EG:

  • Количество каналов: 2, 4;
  • Полосы пропускания: 70, 100 и 200 МГц;
  • Максимальная частота дискретизации: 1 ГГц;
  • Максимальный объем памяти: 10 М на канал;
  • Сбор данных: выборка, пиковый детектор, усреднение Sin X/x;
  • Сегментированная память (29.000, межсегментное время – 0,41 мкс);
  • Режим «Поисковая машина» для поиска событий по заданным условиям;
  • 28 видов автоматических измерений параметров, курсорные измерения;
  • Режим автоизмерения временных задержек (8 параметров);
  • Функция автоустановки параметров развертки, запуска;
  • Функции математики: +, -, ×, ÷, встроенный редактор формул;
  • Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ);
  • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
  • Режимы растяжки окна, самописец и XY (кан 1/ кан3);
  • Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
  • Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В / ~750В, до 10 А, до 5 МОм, базовая погрешность ≤ 0,1 % (DCV), макс. индикация «5.000»;
  • Встроенный источник питания: 2 рег. канала (5 В / 1 А), разрешение 0,1В, погреш. установки Uвых ≤ 3%;
  • Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN;
  • Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с);
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек;
  • Регистратор данных до 100 часов, интервал регистрации от 2 с.;
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
  • Цветной WVGA TFT-дисплей (20 см).

Характеристики GW Instek MDO-72102EG

Тип осциллографаЦифровой
Число каналов2
Полоса пропускания100 МГц
Максимальная частота дискретизации1 ГГц
Максимальный объем памяти10 МБ
АЦП (бит)8
Сопротивление входа1 МОм
ОсобенностиТехнология VPO визуализация аналогового осциллографа (120.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц. Синхронизация и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN. Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
ИнтерфейсUSB, LAN
ДисплейTFT, диагональ 20 см, разрешение 800х480
Масса (кг)3

Комплектация GW Instek MDO-72102EG

Наименование Количество
1. Осциллограф-анализатор спектра MDO-72102EG 1
2. Шнур питания 1
3. Делитель 1:1/1:10 2
4. Кабель GTL-110 (BNC-BNC) 2
7. Руководство по эксплуатации (CD-диск) 1
Отзывы GW Instek MDO-72102EG

Пока нет отзывов.

Обсуждение GW Instek MDO-72102EG

Пока нет обсуждений.

Документы GW Instek MDO-72102EG
