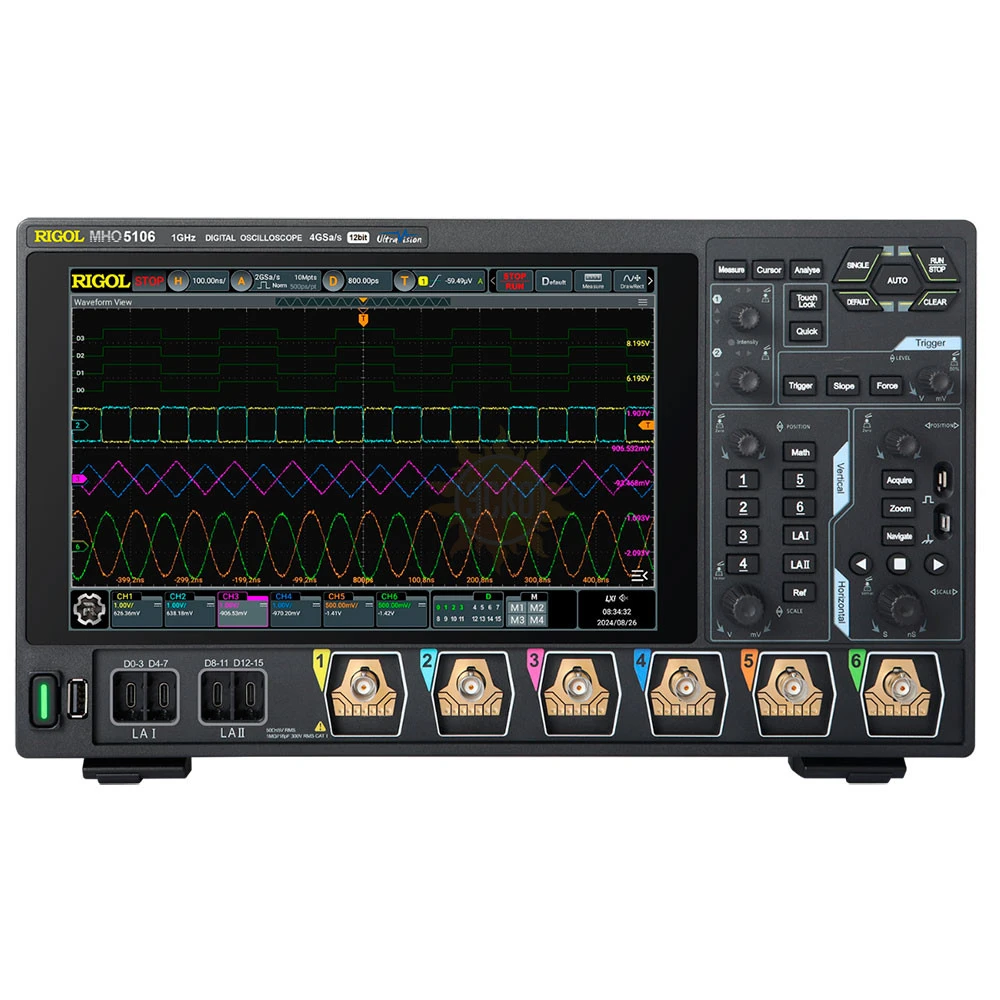

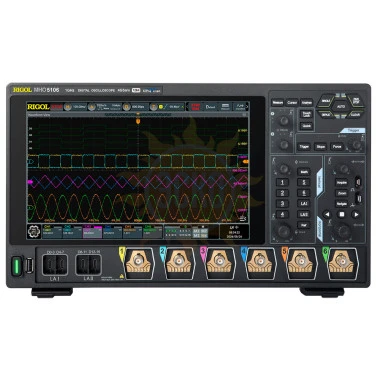

Rigol MHO5106 — Осциллограф высокого разрешения

Цифровой осциллограф RIGOL MHO5106 – 6-ти канальный высокопроизводительный осциллограф высокого разрешения (12-бит) с полосой пропускания 1 000 МГц, выполненный в компактном корпусе, с возможностью работы от источника автономного питания. MHO5106 построен на технологической платформе «Centaurus», собственной разработки RIGOL. Имеется встроенный генератор сигналов и опционально наличие цифровых каналов, используя пробник PLA3204.

Особенности осциллографа Rigol MHO5106

• Встроенный генератор сигналов
• Опциональные цифровые каналы (опция PLA3204)
• низкий уровень шума: от 18 мкВскз;
• 12-битное АЦП;
• 6 аналоговых каналов с полосой пропускания 1 000 МГц + 1 канал входа сигнала внешней синхронизации;
• максимальная частота дискретизации в реальном времени до 4 Гвыб/с;
• максимальная глубина памяти – 500 Мвыб;
• нижний устанавливаемый предел 100 мкВ/дел;
• режим Ultra Acquire со скоростью захвата осциллограмм до 1 500 000 осциллограмм/с;
• анализ мощности, построение гистограмм, декодирование сигналов протоколов последовательной передачи данных;
• 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
• многофункциональная ручка Flex для удобства пользования прибором;
• интерфейсы USB, LAN, HDMI;
• Высокая плотность каналов: один осциллограф может работать с 6 аналоговыми входными каналами, что позволяет справляться с различными сценариями применения, требующими многоканального тестирования, например, такими как: проверка мощности, анализ трехфазной сети питания, тестирование двигателей, тестирование полупроводников третьего поколения и т. д.
• Компактный дизайн: серия MHO5000 имеет компактную конструкцию размерами 335 мм (ширина) × 235 мм (высота) × 154 мм (глубина), что позволяет уменьшить занимаемое пространство на рабочем столе или в стойке с оборудованием (5U).
• Высокая точность: 12-битное вертикальное разрешение с глубиной квантования до 4096 бит в 16 раз превышает разрешение 8-битного осциллографа, что значительно повышает точность измерений и фиксирует мельчайшие изменения формы сигнала в таких сферах применения как энергетика, медицинское оборудование, радиоизмерения и другие.
• Возможность размещения внешнего магазина аккумуляторов на задней стенке: позволяет использовать осциллограф в мобильных приложениях без привязки к сети переменного тока или при тестировании автомобилей. Использование аккумуляторного источника питания также позволяет получить относительно «чистый» источник питания в некоторых средах, где требуется отсутствие импульсных шумов.
• Поддержка Bluetooth и Wi-Fi: Осциллограф поддерживает два способа беспроводной связи Bluetooth и Wi-Fi, что позволяет пользователю убрать лишние коммуникационные кабели с рабочего места, подключить периферийные устройства (мышь, клавиатуру и т. д.) и облегчить работу с измерительным прибором.

Применение осциллографа MHO5106

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ-изделий;
• Функциональное тестирование;
• Лабораторные исследования;
• Исследования и обучение.
