Испытательное постоянное напряжение, максимальное значение
175 кВ
Испытательное переменное напряжение, максимальное значение
100 кВ
цена по запросу
Доставка в кратчайшие сроки
по Москве
300 ₽
по России от 500 ₽
Гарантия 1 год
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

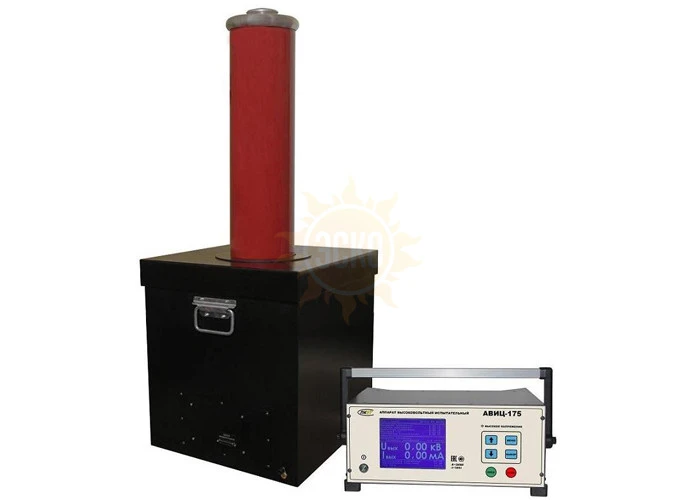

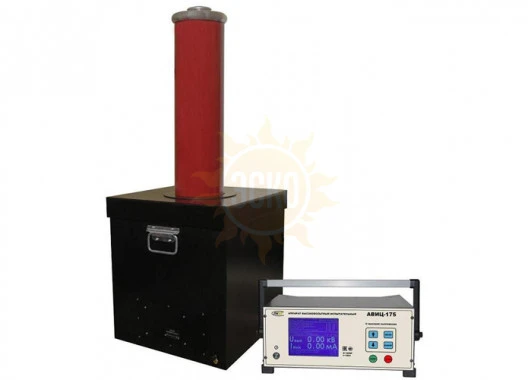

Описание АВИЦ-175
Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Аппарат высоковольтный испытательный ПрофКиП АВИЦ-175 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
▪ Высокая точность измерения напряжения и тока
▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта
▪ Автоматический и ручной режим работы
▪ Регулируемая защита по току
▪ Режим стабилизации тока
▪ Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии
▪ Температурная защита высоковольтного блока от перегрева
▪ Большой и четкий графический дисплей
▪ Низкий вес
▪ Компактные размеры
▪ Стабилизация параметров трансформаторного масла, не требует обслуживания и замены
Основные технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
|
Параметры
|
Значения
|
|
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц
|
2.00 кВ … 100.00 кВ
|
|
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%
|
2.00 кВ … 175.00 кВ
|
|
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой
|
2.00 мА … 35.00 мА
|
|
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой
|
0.10 мА … 12.00 мА
|
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
|
±[1.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%
|
±[1.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой
|
±[2.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой
|
±[2.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
*где Xk – конечное значение диапазона измерения
х – измеряемое значение
|
|
|
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току
|
36 мА ±0.5
|
|
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току
|
25 мА ±0.5
|
Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
▪ Температура окружающего воздуха: -20°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 98%
▪ Атмосферное давление: 84 кПа … 106.7 кПа
Общие данные аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Максимальная потребляемая мощность: 3800 ВА
▪ Габаритные размеры блока индикации: 360х150х330 мм
▪ Габаритные размеры блока высоковольтного: 460х1180х430 мм
▪ Вес блока индикации: 16 кг
▪ Вес блока высоковольтного: 100 кг
Комплект поставки аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
|
Наименование
|
Количество
|
|
Блок индикации
|
1 шт.
|
|
Блок высоковольтный
|
1 шт.
|
|
Кабель межблочный соединительный
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Провод заземления
|
1 шт.
|
|
Вставка плавкая 20 А
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Технические характеристики аппарата высоковольтного испытательного АВИЦ-175:
| Параметр | Значение | |||||
| АВИЦ-175 исп.1; АВИЦ-175 исп.1 c АВИЦ-20П; |
АВИЦ-175 исп.1 USB и ПО; АВИЦ-175 исп.1 USB и ПО c АВИЦ-20П |
АВИЦ-175 исп.2; АВИЦ-175 исп.2 c АВИЦ-20П |
АВИЦ-175 исп.2 USB и ПО; АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П |
АВИЦ-175 исп.3; АВИЦ-175 исп.3 c АВИЦ-20П |
АВИЦ-175 исп.3 USB и ПО; АВИЦ-175 исп.3 USB и ПО c АВИЦ-20П |
|
| Диапазон измерения напряжения переменного тока, кВ | 2,00…100,0 | |||||
| Диапазон измерения напряжения постоянного тока, кВ | 2,00…175,0 | |||||
| Диапазон измерения силы переменного тока, мА |
2,00…35,00 | |||||
| Диапазон измерения силы постоянного тока, мА | 0,10…12,00 | |||||
| Установка защиты силы переменного тока, мА | 1…36 | |||||
| Установка защиты силы постоянного тока, мА | 1…25 | |||||
| Фиксация параметров пробоя на индикаторе, мА | U и I | |||||
| Режим проверки трансформаторного масла | да | |||||
| Пределы допускаемой относительной погрешности измерения напряжения, % | ± 3,0 | |||||
| Пределы допускаемой относительной погрешности измерения силы тока, % | ± 2,0/0,25 | |||||
| Встроенный интерфейс | - | USB | - | USB | - | USB |
| Габаритные размеры блока индикации, мм | 370х165×300 | 280х220×260 | ||||
| Габаритные размеры блока высоковольтного, мм | 460х1180х430 | |||||
| Масса блока индикации, кг | 16±1 | - | ||||
| Масса блока высоковольтного, кг | 100±5 | |||||
| Максимальная потребляемая мощность, ВА | 3800 | |||||
| Средний срок службы, лет, не менее | 5 | |||||
Комплектация АВИЦ-175
Комплект поставки АВИЦ-175
| № | Наименование | АВИЦ-175 исп.1; АВИЦ-175 исп.2; АВИЦ-175 исп.3 |
АВИЦ-175 исп.1 USB и ПО; АВИЦ-175 исп.2 USB и ПО; АВИЦ-175 исп.3 USB и ПО |
АВИЦ-175 исп.1 c АВИЦ-20П; АВИЦ-175 исп.2 c АВИЦ-20П; АВИЦ-175 исп.3 c АВИЦ-20П |
АВИЦ-175 исп.1 USB и ПО c АВИЦ-20П; АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П; АВИЦ-175 исп.3 USB и ПО c АВИЦ-20П |
| 1 | Блок управления в выбранном исполнении | 1 | 1 | 1 | 1 |
| 2 | Блок высоковольтный | 1 | 1 | 1 | 1 |
| 3 | Встроенный интерфейс USB | - | 1 | - | 1 |
| 4 | Программное обеспечение | - | 1 | - | 1 |
| 5 | Ванна для испытаний АВИЦ-20П | - | - | 1 | 1 |
| 6 | Кабель соединительный | 1 | 1 | 1 | 1 |
| 7 | Кабель сетевой | 1 | 1 | 1 | 1 |
| 8 | Ответная часть разъёма блокировки | 1 | 1 | 1 | 1 |
| 9 | Провод заземления | 2 | 2 | 2 | 2 |
| 10 | Вставка плавкая 20А (установлена в сетевом разъёме) | 1 | 1 | 1 | 1 |
| 11 | Паспорт | 1 | 1 | 1 | 1 |
