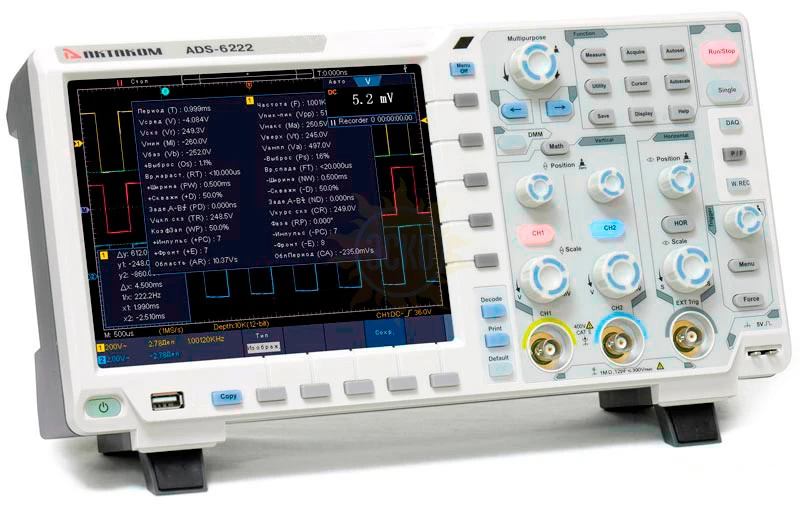

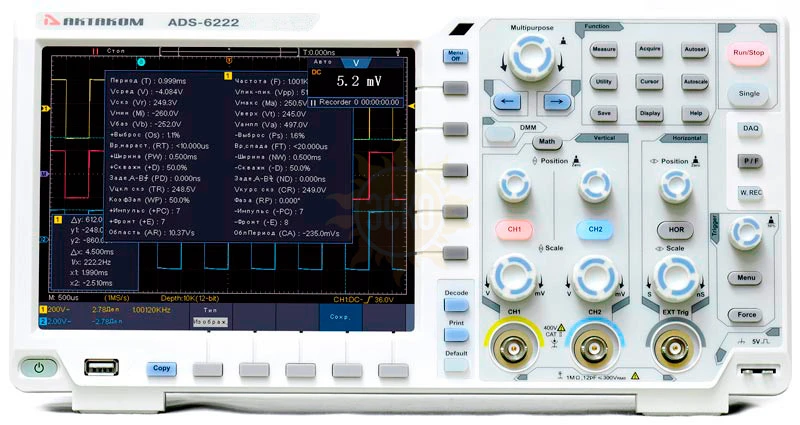

ADS-6222 — осциллограф цифровой

Артикул: 49622201
Полоса пропускания МГц
200
Частота дискретизации
1 Гвыб/с
Частота дискретизации
1 Гвыб/с
Количество каналов
2
Исполнение
Настольный
Объем памяти (количество точек) на канал
20М
Встроенный прибор
Частотомер
Тип осциллографа
Цифровой запоминающий
на удалённом складе 5 шт.
акция
86 946
84 996
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
Госреестр 68969-17
до 23.10.2027
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom ADS-6222

Серия цифровых осциллографов АКТАКОМ ADS-6ххх (ADS-6122, ADS-6122H, ADS-6222, ADS-6222H) представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Применение цифрового осциллографа ADS-6222:

Одной из основных тенденций развития в приборостроении является производство приборов, а фактически — измерительных комплексов, сочетающих в одном корпусе сразу несколько разнообразных измерительных функций. Весной 2016 года на российском рынке измерительной техники появилась принципиально новая серия комбинированных цифровых осциллографов АКТАКОМ ADS-6000 (ADS-6122, ADS-6122H, ADS-6222, ADS-6222H) с непревзойденной функциональностью и великолепными техническими параметрами и ценой, доступной даже для пользователей с небольшим бюджетом.

Характеристики Aktakom ADS-6222

Параметр Значение
Полоса пропускания 200 МГц
Количество каналов 2 + внешний запуск
Скорость захвата осциллограмм 75 000 осц/сек
Декодирование сигналов последовательных шин I²C, SPI, RS-232, CAN (опция)
Регистрация
Режим Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время) 2 Гвыб/сек
Вход
Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ, 50 Ом±2%
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 1 MΩ: ≤300 Вскз
50 Ω: ≤5 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы
Интерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы
АЦП 8 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 200 МГц
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤1,7 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
Измерения
Курсорные ΔV и ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Математические операции +, -, *, /, БПФ (6 окон)
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер
Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска Фронт, однократный запуск
Система запуска
Параметр Значене
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

I²C, SPI, RS-232, CAN (опция)
Режим запуска Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана (внутр. запуск)
±2 В (EXT)
±10 В (EXT/5)
Чувствительность уровня запуска ±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст.значения) (EXT)
±(50 мВ + 6% уст.значения) (EXT/5)
Запуск по фронту нарастающий, спадающий
Запуск по длительности импульса
условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну
Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна 30 нс ~ 10 с
Запуск по N фронту
Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания
Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Выбор линии 1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону
Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени
(TimeOut)
Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск
Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск
Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
Генератор сигналов (Опция)
Количество каналов 1 или 2 (на заказ)
Максимальная частота генерации 25 МГц или 50 МГц (на заказ)
Частота дискретизации 125 Мвыб/с для моделей с макс.частотой 25 МГц
250 Мвыб/с для моделей с макс.частотой 50 МГц
Вертикальное разрешение 14 бит
Амплитуда сигнала 10 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала 8 К
Стандартные формы Синус, меандр, импульсный, треугольный
Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы
Цифровой мультиметр (Опция)
Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
Входной импеданс 10 МОм
Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В
Измерение переменного напряжения Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Сопротивление Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап. 400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)
Тест диодов 0 В ~ 1.5 В
Неразрывность цепи <50 Ом (±30 Ом) звуковой сигнал
Дисплей
Тип дисплея диагональ 8”, ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
>Количество цветов 65536 цветов
Сенсорный дисплей опция
IPS дисплей опция (1024 х 768 точек)
Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное) Меандр 1 кГц

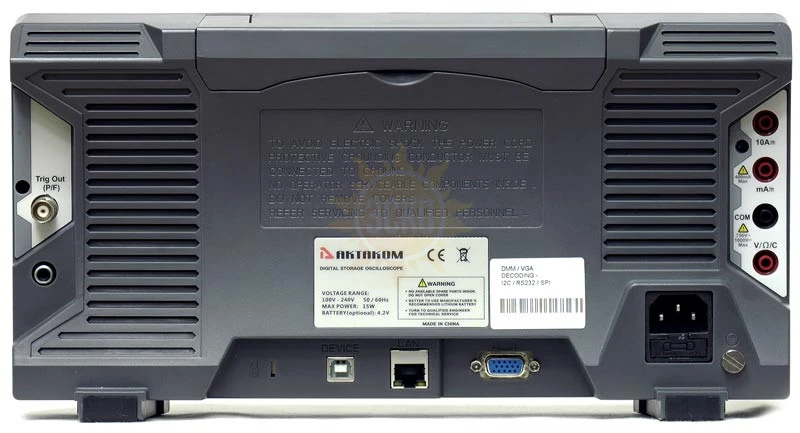

Интерфейс
Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция) VGA
WiFi опция
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 2 A, T тип, 250 В

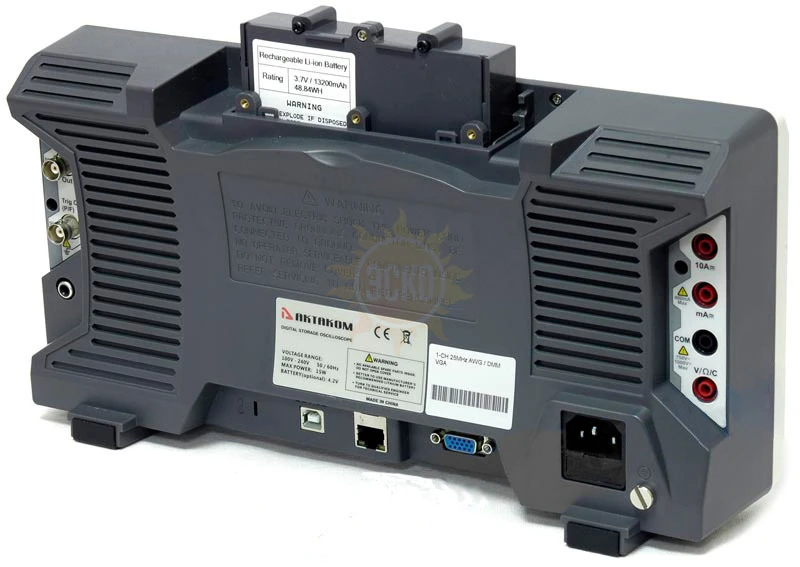

Батарейное питание (опция) 3,7 В ; 13200 мАч
Массо-габаритные параметры
Габаритные размеры 340 мм × 177 мм × 90 мм (Д*В*Г)
Вес Около 2.6 кг

Комплектация Aktakom ADS-6222

Наименование Количество
1. Осциллограф цифровой ADS-6222 1
