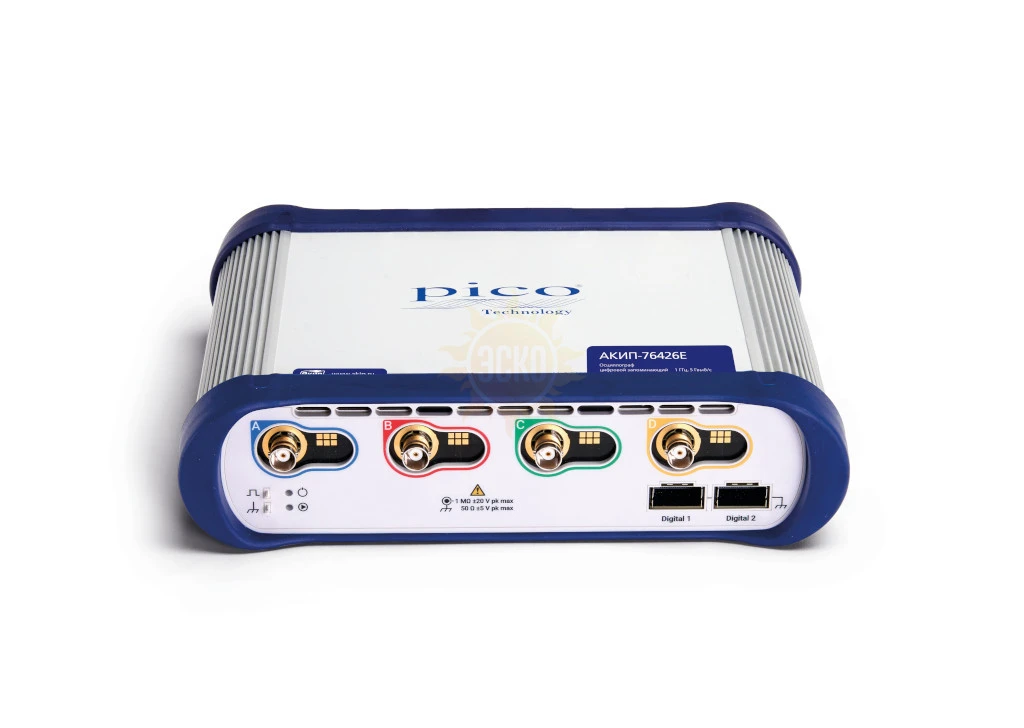

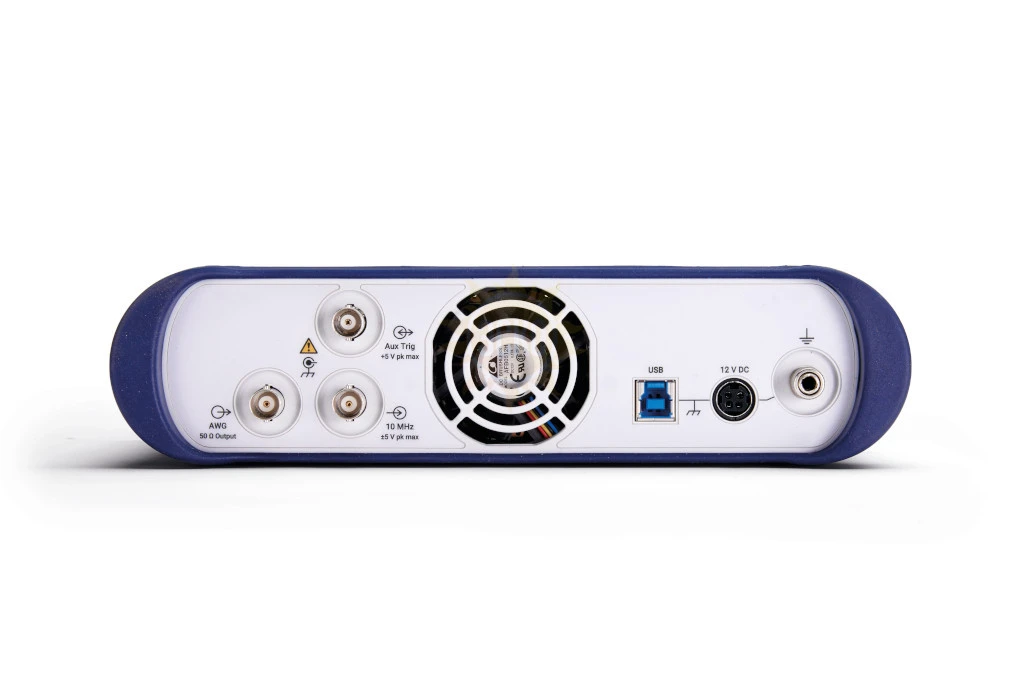

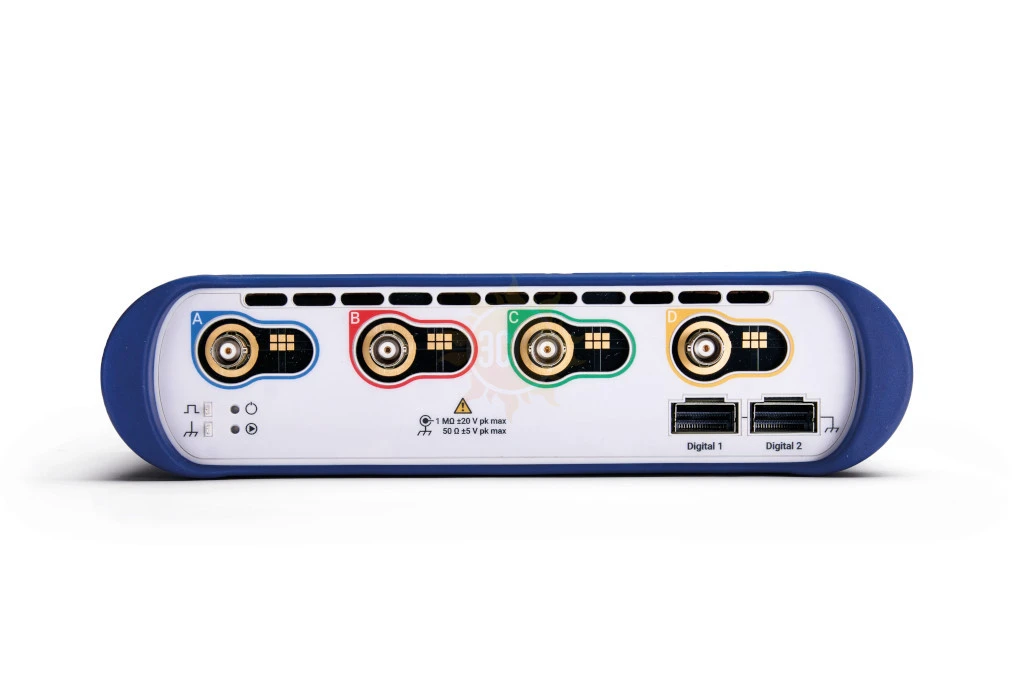

АКИП-76426E — осциллограф

Артикул: PQ303
Частота дискретизации
5 ГГц
Полоса пропускания ГГц
1
Количество каналов
4
Встроенный прибор
Анализатор спектра, Генератор сигналов, Функциональный генератор, Анализатор последовательных данных
Тип осциллографа
Аналоговый, Цифровой
2 974 524
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа АКИП-76426E:

  • «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифровых каналов требуется опция TA369);
  • Осциллограф: 4 канала, 2 слота логического пробника;
  • Полоса пропускания: 1 ГГц;
  • Разрядность АЦП:  8 / 10 / 12 бит (FlexRes);
  • Максимальная частота дискретизации: 5 ГГц;
  • Максимальный объем памяти: 4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK;
  • Сегментированная память: 10.000 осциллограмм (во внутренний буфер) / 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
  • Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
  • Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK - максимальный объем до 312 МГц (определяется системными параметрами ПК);
  • Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
  • Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 Мб;
  • Автоизмерения: 15 параметров; курсорные измерения (AU; AT; 1/AT). дополнительные измерения (16 парам. - DeepMeasure™);
  • Математика: 35 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число п);
  • Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
  • Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
  • Интерфейс USB 3.0, ПО под управлением ОС WIN Xp, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.);
  • Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
  • Питание от сетевого адаптера 12В/ 7А;
  • Масса 2,2 кг;
  • Гарантия 5 лет.

Характеристики АКИП-76426E

Тип осциллографаUSB
Число каналов4
Полоса пропускания1 ГГц
Максимальная частота дискретизации5 ГГц
Максимальный объем памяти4 ГБ
АЦП (бит)8, 10, 12
Сопротивление входа50 Ом, 1 МОм
Логические каналы8 или 16 (опция)
Особенности«6 в 1» - осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных. анализ смешанных сигналов (MSO). Четыре пассивных пробника (500 МГц) в стандартной комплектации. Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (?U, ?T, 1/?T). Математические функции (встроенный редактор формул). Декодирование сигналов (более 20 протоколов).
ИнтерфейсUSB
Масса (кг)2,2 (5,6 с кейсом и комплектом)

Комплектация АКИП-76426E

Наименование Количество
1. Осциллограф АКИП-76426E 1
2. Пробник P2056 500 МГц/ х10 4
3. Кабель USB 3.0 1
4. Адаптер питания 1
5. Футляр-кейс 1
6. ПО на CD-диске 1
7. Руководство по эксплуатации на CD-диске 1
