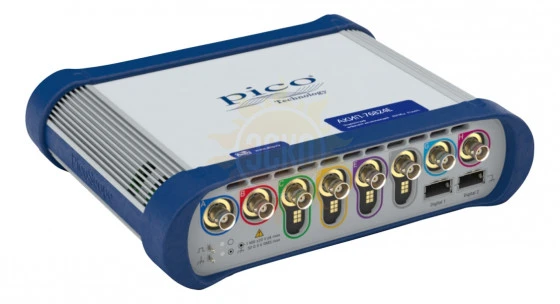

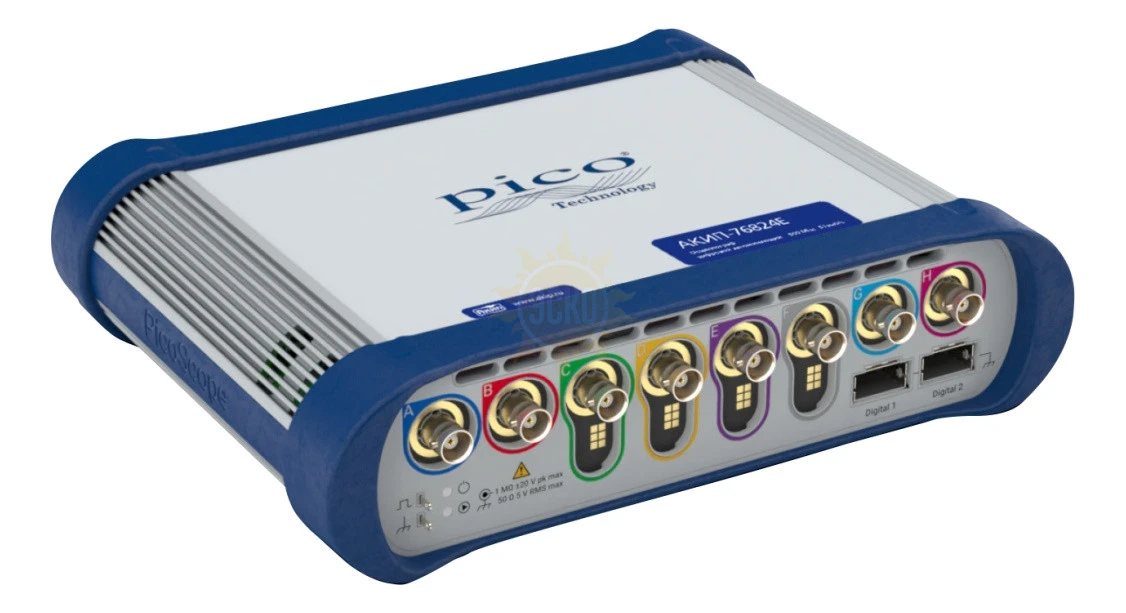

АКИП-76824E — осциллограф

Артикул: PQ198
Полоса пропускания МГц
500
Частота дискретизации
5 ГГц
Количество каналов
8
Исполнение
Портативный
Встроенный прибор
Анализатор спектра, Генератор сигналов, Функциональный генератор, Анализатор последовательных данных
Тип осциллографа
Цифровой
2 819 579
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа АКИП-76824E:

  • «6 в 1»: осциллограф, анализатор спектра,  функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифр. каналов требуется опция TA369);
  • Осциллограф: 8 каналов  (A,B,C,D + E,F,G,H), 2 слота логического пробника;
  • Полоса пропускания: 500 МГц;
  • Разрядность АЦП: 8 бит (АКИП-76804E), 8/ 10/ 12 бит (АКИП-76824E), режим увеличения разрешения ERES;
  • Максимальная частота дискретизации: 5 ГГц (для однокр. сигнала в 2-х кан. режиме - при объед. входов ABCD и EFGH);
  • Максимальная объем памяти:  от 2 ГБ до 4 ГБ (в зависимости от модели и режима), доступен захват формы сигнала на интервале 200 мс;
  • Сегментированная память: 10.000 осциллограмм (во внутр. буфер)/ 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
  • Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
  • Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK  - Максимальная объем до 312 МГц (определяется системными параметрами ПК);
  • Функциональный генератор: до 50 МГц/ 5 В п-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
  • Формирование сигналов СПФ/ AWG : до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!,  БПФ при длине памяти до 1 Мб;
  • Автоизмерения: 15 параметров; курсорные измерения (DU; DT; 1/DT). дополнительные измерения (16 парам. - DeepMeasure™);
  • Математика: 35 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
  • Декодирование  сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
  • Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
  • Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista,  WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
  • Вход  внешней опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
  • Питание от сетевого адаптера 12В/ 7А;
  • Масса 2,2 кг;
  • Гарантия 5 лет.

Характеристики АКИП-76824E

Тип осциллографаUSB
Число каналов8
Полоса пропускания500 МГц
Максимальная частота дискретизации5 ГГц
Максимальный объем памяти2 ГБ
АЦП (бит)8, 10, 12
Сопротивление входа50 Ом, 1 МОм
Логические каналы8 или 16 (опция)
Особенности«6 в 1» - осциллограф, анализатор спектра, функциональный генератор, генератор СПФ, анализатор последовательных данных, опционально анализ смешанных сигналов. Максимальный объем 4 ГБ при использовании PicoSDK. Четыре пассивных пробника (500 МГц) в стандартной комплектации. Сегментированная память до 2.000.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (?U, ?T, 1/?T). Математические функции (встроенный редактор формул). Декодирование сигналов ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др. (более 15 протоколов).
ИнтерфейсUSB3.0
Масса (кг)2,2 (5,6 с кейсом и комплектом)

Комплектация АКИП-76824E

Наименование Количество
1. Осциллограф АКИП-76824E 1
2. Пробник P2056 500 МГц/ х10 4
3. Кабель USB 3.0 1
4. Адаптер питания 1
5. Футляр-кейс 1
6. ПО на CD-диске 1
7. Руководство по эксплуатации на CD-диске 1
