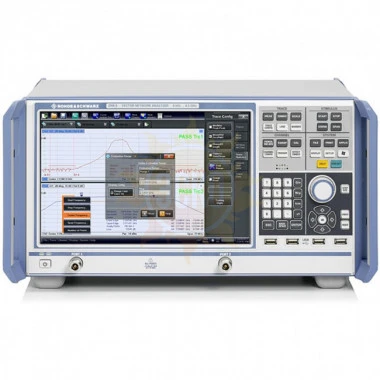

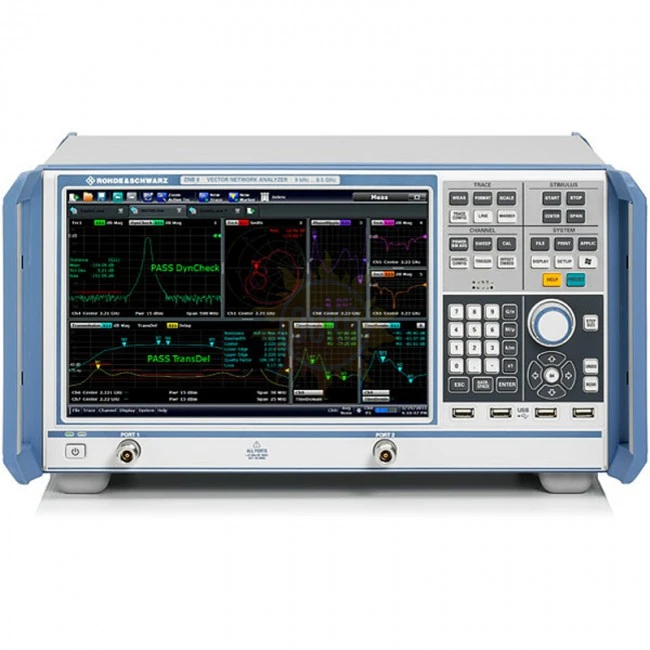

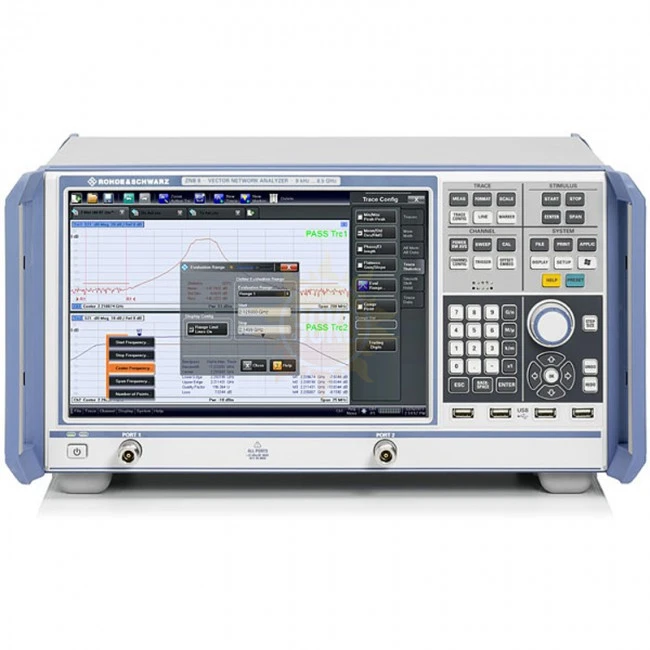

ZNB8 — векторный анализатор цепей (2 порта)

Анализатор цепей Rohde&Schwarz ZNB8 с 2 портами - предназначен для точных измерений S-параметров радиоэлектронного оборудования. За счет внедрения новейших разработок погрешность прибора является практически минимальной, а быстрый синтезатор обеспечивает проведение измерения за максимально короткие сроки.

Некоторые свойства:

• Диапазон рабочих частот от 9 кГц до 8,5 ГГц.
• Параметры мощности на выходе от -85 до 8...13 дБмВт.
• Полоса промежуточной частоты от 1 Гц до 1 МГц.
• Время измерения менее 2,5 мкс.

Особенности работы

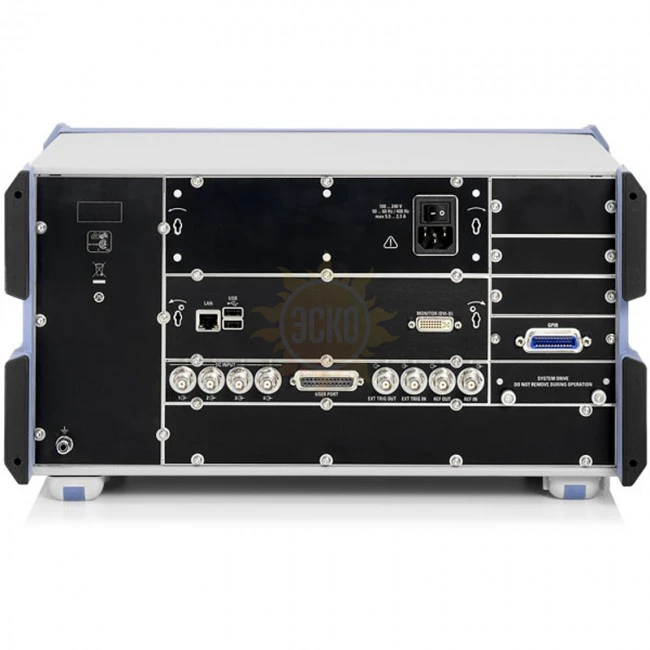

Благодаря модульной конструкции корпуса с возможностью подключения через разъемы на задней панели такого внешнего оборудования, как интерфейс GPIB, источник питания, контроллер и жесткий диск, вы можете легко модернизировать устройство для решения новых задач и поддерживать его в актуальном состоянии.

Rohde Schwarz ZNB8 позволяет анализировать S-параметры в смешанном режиме с поддержкой функции исследования характеристик, упрощающих дешифровку необходимых показателей при интерпретации информации. Также анализатор дает возможность изучать глазковые диаграммы и взаимодействовать с преобразованием частоты смесителей и усилителей сигнала.

В анализаторе цепей реализована возможность как ручной, так и автоматической калибровки, процесс которой проводится в 5 этапов, а в автоматическом режиме заканчивается в течение 30 секунд. При этом вы сами можете выбрать наиболее подходящий режим в зависимости от используемого тестового приложения.

Для работы в полевых условиях в устройстве есть возможность автономной работы без дополнительного подключения внешней аппаратуры ввода/вывода. Все результаты измерений выводятся на крупный цветной ЖК-экран с сенсорным управлением. Переключать режимы работы и выбирать программы можно с помощью регуляторных кнопок на фронтальной части корпуса.

Интерфейс анализатора реализован на 6 языках, в том числе, и на русском. Благодаря этому вы затратите гораздо меньше времени на освоение управления прибора и сможете быстрее решать задачи по анализу.
