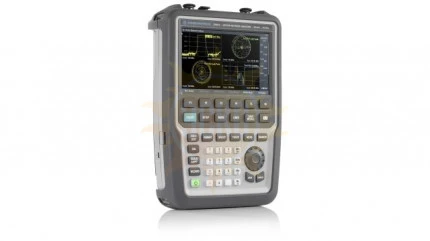

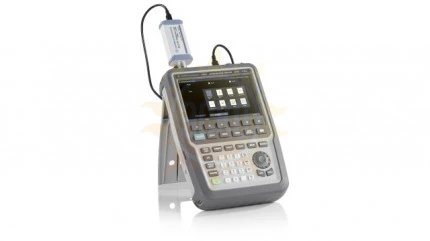

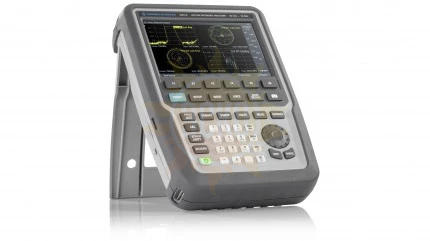

Rohde & Schwarz ZNH8 - Портативный векторный анализатор цепей

Артикул: 1321.1611.08
Частотный диапазон от
30 кГц
Частотный диапазон до
8 ГГц
Тип
Векторный
Кол-во встроенных портов
2
Динамический диапазон
100 дБ
Тип разъема
N
Цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Госреестр 82790-21
до 26.08.2026
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz ZNH8

Портативный векторный анализатор цепей Rohde & Schwarz ZNH8 - полноценный двухпортовый прибор, выполненный в компактном корпусе и оснащенный аккумулятором.

Эта модель отличается мобильностью и при этом обладает точностью лабораторного измерителя. Устройство может использоваться для однонаправленных и 2-портовых измерений в ходе полевой диагностики компонентов систем радиосвязи, антенных комплексов и передающего оборудования с рабочим диапазоном до 8 ГГц. Основное назначение - оперативное выявление повреждений, дефектов и сбоев.

При необходимости расширения базовых диагностических возможностей, а также для использования прибора в сфере разработки и отладки радиооборудования можно задействовать дополнительные опции векторного анализатора цепей Rohde & Schwarz ZNH8, которые активируются программно.

Особенности

  • Двухканальная архитектура на основе 4 приемников - двух выделенных эталонных и двух тестовых – используется для работы наиболее эффективными методами, например, UOSM, что обеспечивает высокую точность и минимизирует количество межпортовых переключений.
  • Режим "мастер измерений" упрощает контроль характеристик проверяемых устройств, исключая влияние человеческого фактора за счет автоматизации стандартных тестовых последовательностей.
  • Встроенный ступенчатый аттенюатор на входе анализатора цепей расширяет номинал мощностей сигналов, с которыми может работать прибор, что улучшает линейность диапазона и предотвращает перегрузки измерительных контуров.
  • Функция "обзор конфигурации" открывает доступ к настроечному меню в один клик для быстрого выбора параметров отображения и изменения опций, сокращая время подготовки к измерениям.

Управление

Двухпортовый векторный анализатор цепей R&S ZNH8 оборудуется емкостным сенсорным экраном с полноценной поддержкой multi-touch. Дополнительное удобство предоставляет режим дистанционного управления, который упрощает выполнение работ, например, при подключении прибора к оборудованию, размещенному на вышке или в других труднодоступных местах. При совместном применении анализатора с опциональным беспроводным маршрутизатором, процессом измерений можно управлять удаленно, используя смартфон или планшет с приложением MobileView.

Характеристики Rohde & Schwarz ZNH8

Параметры Значение
Диапазон частот
R&S®ZNH4 от 30 кГц до 4 ГГц
R&S®ZNH8 от 30 кГц до 8 ГГц
R&S®ZNH18 от 30 кГц до 18 ГГц
R&S®ZNH26 от 30 кГц до 26,5 ГГц
Разъем тестового порта
R&S®ZNH4 тип N, розетка
R&S®ZNH8
R&S®ZNH18
R&S®ZNH26 3,5 мм, вилка
Количество тестовых портов 2
Стандартные функции измерения однопортовый кабель и измерение отражения и передачи антенны (измерение отражения и пропускания,однопортовые потери в кабеле, измерение DTF)
двухпортовый векторный анализ сети S11, S21, S12, S22
Формат результата величина дБ
этап
развернутая фаза
cмит
линейная величина
настоящий
воображаемый
КСВ
полярный
групповая задержка
Методы калибровки нормализация отражений (открытая и короткая)
отражение (OSM)
нормализация передачи (P1 и P2)
нормализация передачи в обоих направлениях
ТОСМ
УОСМ
Динамический диапазон 100 дБ (тип.)
Выходная мощность 0 дБм (тип.)
Величина шума трассировки (RMS) 0,0015 дБ (тип.)
Фаза шума кривой (RMS) 0,0015 ° (тип.)
Скорость измерения 761 мкс на точку
Количество точек измерения по выбору от 3 до 16001
Диапазон измерения от 10 Гц до 100 кГц с шагом 1/3/10
Максимальный номинальный входной уровень CW ВЧ-мощность 23 дБм (= 0,2 Вт)
пиковая мощность ВЧ 26 дБм (= 0,4 Вт)
Режим выходного напряжения смещения постоянного тока внутренний от +2 В до +32 В с шагом 0,1 В (номинал)
Общие данные
Размер дисплея емкостный сенсорный экран 7 дюймов
Разрешение дисплея WVGA 800 x 480 пикселей
Аккумулятор (R & S®HA-Z306) емкостью 72 Втч (версия E)
74,5 Вт · ч (версия F и выше)
напряжение 11,25 В (номинальное, версия E)
10,8 В (ном., Версия F и выше)
Время работы с новым полностью заряженным аккумулятором 4 часа
Размеры 202 x 294 x 76 мм
Вес 3,1 кг
