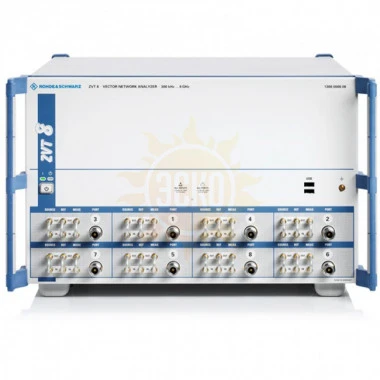

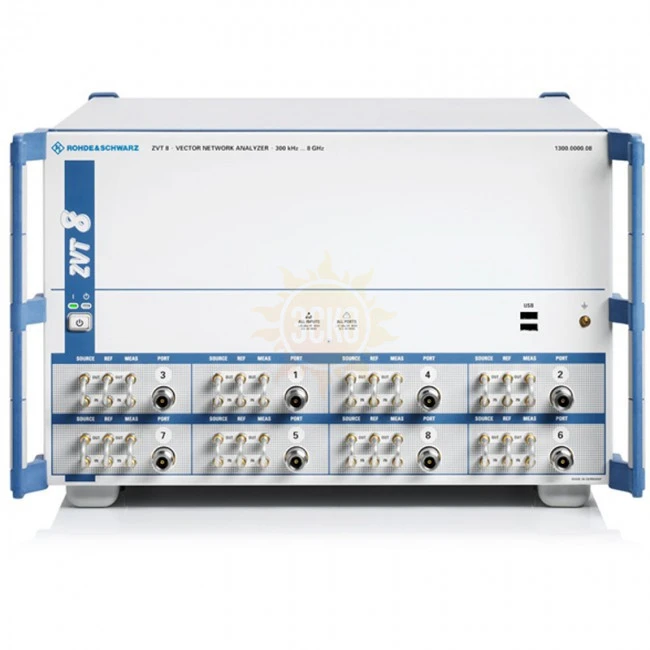

Анализатор электрической цепи Rohde & Schwarz ZVT (2 порта, 8 ГГц)

Артикул: 1300.0000.08
Частотный диапазон от
300 кГц
Частотный диапазон до
8 ГГц
Тип
Векторный
Кол-во встроенных портов
2
Мощность
– 40…13 дБмВт
Полоса ПЧ
от 1 Гц до 1 МГц
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Векторные анализаторы цепей серии R&S ZVT - многопортовые приборы с числом измерительных портов до восьми/шести и оснащением каждого порта рефлектометром, состоящим из КСВН-моста, измерительного и эталонного приемников. Каждая пара рефлектометров оборудована независимым генератором.

Приборы серии R&S ZVT имеют отличные характеристики анализатора цепей для работы с двухпортовыми и многопортовыми устройствами, независимо от количества измерительных портов. Анализатор обеспечивает выдающиеся рабочие характеристики по критериям стабильности, воспроизводимости, точности, времени измерения, выходного уровня, чувствительности и динамического диапазона независимо от сложности тестовой системы.

Специально разработанное совместимое оборудование: преобразователи частоты серии R&S ZVA-Z и R&S ZCxxx, блок расширения R&S ZVAX-TRMxx.

Модельный ряд векторных анализаторов цепей R&S ZVT

  • R&S ZVT 8 (диапазон частот 300 кГц-8 ГГц; до 8 изм.портов)
  • R&S ZVT 20 (диапазон частот 10 МГц-20 ГГц; до 6 изм.портов)

Основные характеристики векторного анализатора цепей R&S ZVT

  • Высокопроизводительные измерения профилей импульсов с минимальным использованием аппаратуры;
  • Измерения в истинном дифференциальном режиме для надежного снятия характеристик активных устройств с симметричными портами;
  • Широкий динамический диапазон свыше 120 дБ (измерительные порты, 8-портовая модель);
  • Высокая выходная мощность свыше 13 дБмВт;
  • Широкий диапазон развертки по мощности – 40…13 дБмВт;
  • Высокая скорость измерений <3,5 мкс на точку измерения;
  • Более 100 каналов и кривых;
  • Измерение параметров линейных и нелинейных усилителей и смесителей;
  • Входы постоянного тока для измерения тока и напряжения;
  • Исчерпывающий набор методов калибровки:  TOSM, TNA, TRL, TRM, TOM, UOSM; блок автоматической 8-портовой калибровки; калибровка волноводов.

Особенности векторного анализатора цепей R&S ZVT

Архитектура аппаратных средств и их применение

Многопортовые измерения без потерь времени за счет матричного управления;

Гибкое конфигурирование измерительных портов для симметричных и несимметричных измерений;

Измерения в истинном дифференциальном режиме;

Многосигнальные измерения с помощью одного анализатора и при чрезвычайно малых затратах времени (например, интермодуляционные измерения для смесителей или испытуемых устройств с двойным преобразованием частоты);

Увеличение быстродействия за счет параллельных измерений сразу на нескольких испытуемых устройствах;

Многоканальный приемник с одновременной выборкой по каналам, например для фазовых измерений на антенных решетках.

Широкие сетевые возможности

ОС Windows XP Embedded и сетевой интерфейс ( Ethernet 10/100 BaseT) обеспечивают широкие сетевые возможности (конфигурирование R&S ZVT8/ ZVT20 в качестве сетевой рабочей станции;печать на центральном сетевом принтере; хранение файлов с результатами на центральном сервере).

Характеристики Rohde & Schwarz ZVT (2 порта, 8 ГГц)

Параметры R&S ZVT8 R&S ZVT20
Количество измерительных портов от 2 до 8 от 2 до 6
Диапазон частот от 300 кГц до 8 ГГц от 10 МГц до 20 ГГц
Время измерения (201 точка) 5 мс
Время передачи данных (201 точка)
по шине IEC/IEEE <2,9 мс
по локальной сети 100 Мбит/с (протокол VX11) <1,3 мс
по локальной сети 100 Мбит/с (протокол RSIB) <0,7 мс
Время переключения
между каналами <1 мс
между наборами настроек (до 2001 точек) <10 мс
Диапазон развертки по мощности >50 дБ >40 дБ
Динамический диапазон (на измерительных портах) 120 дБ
Выходной уровень +13 дБмВт +10 дБмВт
Чувствительность в полосе измерения 10 Гц –110 дБмВт –105 дБмВт
Полоса фильтра ПЧ от 1 Гц до 1 МГц
5 МГц с опцией R&S ZVA-K17
Количество каналов и кривых >100
Максимальное количество точек на кривую 60001
Операционная система Windows XP Embedded
