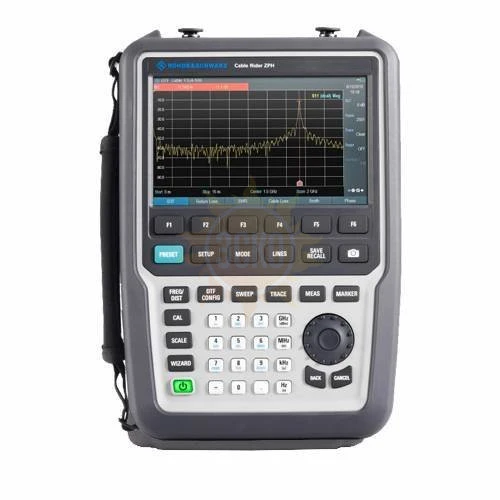

Описание Rohde & Schwarz ZPH
Анализатор АФУ Rohde & Schwarz ZPH – это автоматизированный однопортовый прибор для тестирования кабельно-фидерных устройств, антенн и другого подобного оборудования. Разработанный для использования в полевых условиях, он существенно упрощает диагностику коммуникационных линий и компонентов приемо-передающего оборудования.
Особенности Rohde & Schwarz ZPH:
- Работа от аккумулятора на протяжении 9 часов.
- Диапазон частот от 2 МГц до 4 МГц.
- Скорость измерений 0,3 мс/точку.
- Дисплей WVGA небликующий 800х480 пикселей.
- Встроенные средства калибровки.
Функция "Мастер измерений". Для сокращения затрат времени на подготовку и выполнение измерений, анализатор АФУ Rohde & Schwarz ZPH оснащен функцией WIZARD. Настройка прибора и предварительное конфигурирование мастера измерений выполняется квалифицированным сотрудником в офисе, а полевые измерения сможет производить персонал любой степени подготовки. Оператору необходимо лишь выполнять операции в соответствии с пошаговой инструкцией, команды которой высвечиваются на экране калибратора.
Управление. Анализатор АФУ Rohde & Schwarz ZPH имеет сенсорный экран и кнопочный интерфейс для прямого доступа к функциям. Сенсорный экран поддерживает управление жестами, поэтому пользоваться им так же привычно, как смартфоном. Крупноразмерные кнопки размещены с большими интервалами – для удобства работы в защитных перчатках. Подключив к анализатору любой беспроводный маршрутизатор, вы можете управлять прибором дистанционно, используя для этого свой коммуникатор или планшет. Это упрощает работы в труднодоступных местах.
Средства калибровки. Анализатор АФУ Rohde & Schwarz ZPH не требует предварительной настройки, за счет точной заводской калибровки. встроенные калибровочные меры ХХ/КЗ и нагрузки понадобятся при подключении к объекту контроля через дополнительные переходники. Таким образом, не допускается повышение погрешности.
Дополнительные опции. Вы можете расширить рабочий частотный диапазон прибора до 4 ГГц, например, для тестирования СВЧ систем. Так же, доступно включение поддержки GPS для точного позиционирования при полевых измерениях. Все опции анализатора АФУ Rohde & Schwarz ZPH активируются программно. Благодаря этому, не нужно сдавать прибор в сервисный центр для установки расширений каких-либо внутренних компонентов.
Характеристики Rohde & Schwarz ZPH
| Краткие технические характеристики | ||
|---|---|---|
| Диапазон частот | R&S®Cable Rider ZPH (однопортовая модель .02) | от 2 МГц до 3 ГГц |
| с опцией R&S®ZPH-B4 | от 2 МГц до 4 ГГц | |
| R&S®Cable Rider ZPH (двухпортовая комбинированная модель .12) | ||
| с опцией R&S®ZPH-K1 | от 5 кГц до 3 ГГц | |
| с опциями R&S®ZPH-B4 и R&S®ZPH-K1 | от 5 кГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Измерение спектра только с комбинированной моделью .12 с помощью опции R&S®ZPH-K1 | ||
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц, отстройка от несущей 30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) |
| f = 500 МГц, отстройка от несущей 100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) | |
| f = 500 МГц, отстройка от несущей 1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) | |
| Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ом, полоса разрешения (RBW) = 1 кГц,полоса видеофильтра (VBW) = 10 Гц, детектор отсчетов, логарифмическая шкала, нормирование к 1 Гц | |
| предусилитель частот выключен | ||
| от 1 до 10 МГц | < –130 дБмВт, тип. –135 дБмВт | |
| От 10 МГц до 1 ГГц | < –142 дБмВт, тип. –146 дБмВт | |
| от 1 ГГц до 4 ГГц | < –140 дБмВт, тип. –144 дБмВт | |
| предусилитель частот включен | ||
| от 1 до 10 МГц | < –150 дБмВт, тип. –160 дБмВт | |
| От 10 МГц до 3 ГГц | < –158 дБмВт, тип. –163 дБмВт | |
| От 3 ГГц до 4 ГГц | < –156 дБмВт, тип. –161 дБмВт | |
| Индивидуальные измерения | коэффициент отражения (S11), однопортовое измерение потерь в кабеле, расстояние до места повреждения | |
| Выходная мощность порта | управляется с помощью ослабления в следящемгенераторе | –10 дБмВт (ном.) |
| Максимально допустимый паразитный сигнал | измерение = отражение (S11)/потери в кабеле/расстояние до места повреждения | +17 дБмВт (ном.) |
| Количество точек измерения | выбирается | от 101 до 2501 |
| Измерение коэффициента отражения S11 | ||
| Эффективная направленность с использованиемR&S®ZN-Z103 | 2 МГц ≤ f ≤ 4 ГГц (с опцией R&S®ZPH-B4) | > 42 дБ (ном.) |
| Скорость измерений | 0,3 мс/точка | |
| Форматы результатов | амплитуда, КСВН, амплитуда и расстояние до места по-вреждения, КСВН и расстояние до места повреждения | |
| Однопортовое измерение потерь в кабеле | ||
| Формат результатов | амплитуда | |
| Диапазон | выбирается | 1/2/5/10/20/50/100/120/150 дБ |
| Анализ расстояния до места повреждения | ||
| Форматы результатов | потери на отражение (дБ), КСВН | |
| Устранение неисправностей | (1,5 м × 108 м × коэффициент замедления / полоса обзора) | |
| Максимальная длина кабеля | в зависимости от потерь в кабеле | 1500 м (ном.) |
| Максимальные номинальные уровни входного сигнала | ||
| Постоянное напряжение | 50 В | |
| Мощность ВЧ-сигнала CW | модель .02: порт 1 (вход измерителя мощности) | 30 дБмВт |
| модель .12: порт 1 (ВЧ-вход) | 20 дБмВт | |
| порт 2 (вход рефлектометра) | 23 дБмВт | |
| Общие сведения | ||
| Разрешение дисплея | WVGA | 800 × 480 пикселей |
| Аккумуляторная батарея (опция R&S®HA-Z306) | мощность | 72 Вт ч |
| напряжение | 11,25 В (ном.) | |
| Время работы с новым полностью заряженнымаккумулятором | однопортовая модель .02 | 9 ч |
| двухпортовая комбинированная модель .12, режим анализатора спектра | 9 ч | |
| двухпортовая комбинированная модель .12, режим анали- затора кабелей и антенн | 6,5 ч | |
| Габариты | Ш × В × Г | 202 мм × 294 мм × 76 мм |
| Вес | 2,5 кг | |
| Руководство по выбору модели | ||
|---|---|---|
| Функция | Однопортоваямодель .02 | Двухпортоваямодель .12 |
| Расширение полосы частот до 4 ГГц | • | • |
| Мастер измерений | • | • |
| Поддержка R&S®InstrumentView | • | • |
| Поддержка R&S®MobileView | • | • |
| Расстояние до места повреждения (DTF) | • | • |
| Потери на отражение и КСВН | • | • |
| Потери в кабеле | • | • |
| Коэффициент передачи (S21) | – | • |
| Анализ спектра,от 5 кГц до 3 ГГц или 4 ГГц | – | • |
| Функция следящего генератора | – | • |
| Функция генератора сигналов | – | • |
| Встроенный тройник смещения | – | • |
| Идеальный выбор как для измерения характеристик кабелей и антенн, так и для поиска и устранения неисправностей | • | • |
| Идеальный выбор для проверки параметров передачи сигналов | – | • |
| Идеальный выбор для обнаружения источников помех | – | • |
