Rohde & Schwarz ZND — векторный анализатор цепей

Векторный анализатор цепей Rohde&Schwarz ZND отличается стабильностью и повышенной точностью при проведении измерений в частотном диапазоне - от 100 кГц до 4,5 ГГц. Основные сферы использования прибора – разработка и изготовление авиационного оборудования, научно-исследовательская деятельность, тестовый контроль измерительных устройств в метрологических лабораториях, выполнение замеров в микроэлектронике. Анализатор снабжен специальными разъемами для подключения к автоматизированным тестовым стендам на производственных линиях.

Ключевые особенности

• Два измерительных порта с сопротивлением 50 Ом
• Ширина полосы пропускания до 300 кГц
• Быстрое проведение замеров - менее 10 мкс
• 120 дБ - максимальное значение динамического диапазона
• Шаг регулировки - 1 Гц

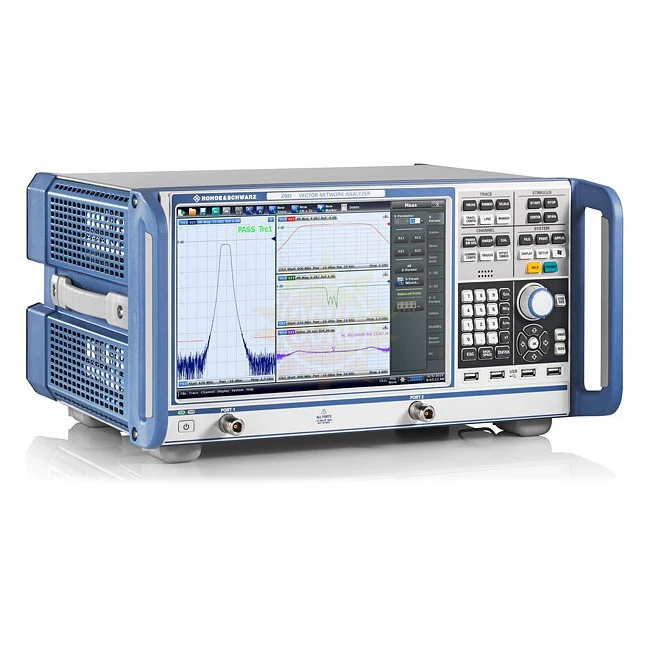

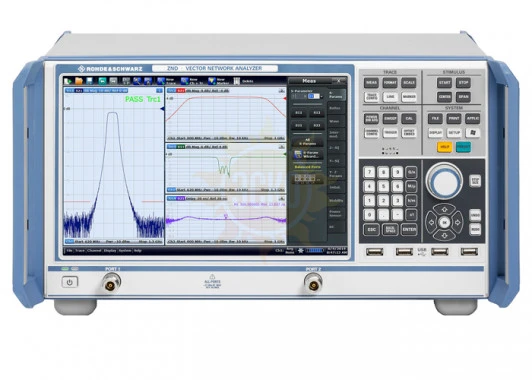

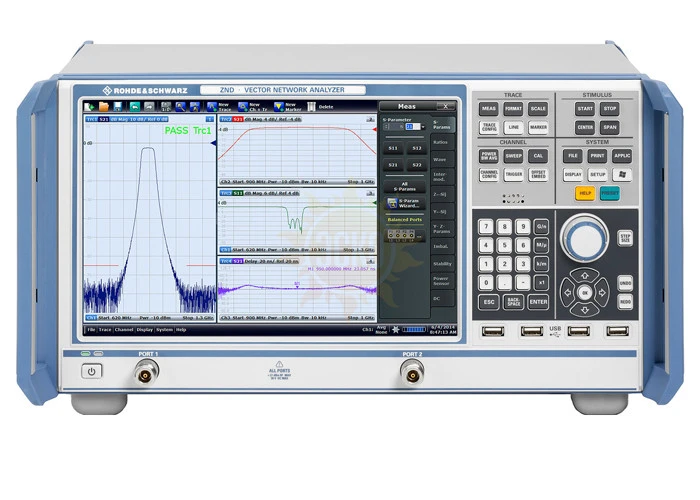

• Настраиваемый тачскрин диагональю 12.1" формата WXGA

Все функции сенсорного экрана дублируются с помощью механических кнопок и поворотных регуляторов. Одноуровневое меню не требует много времени на освоение и ускоряет работу. Наиболее востребованные функции выносятся на панель быстрого доступа по желанию специалиста.

Поддерживается возможность калибровки различного оборудования. Процесс настройки при этом производится автоматически и занимает менее 30 секунд. Благодаря функции исследования по временному промежутку, Rohde&Schwarz ZND можно использовать для тестирования проводов и фильтров.

Производитель допускает модернизацию устройства функцией двунаправленных измерений, которая активируется путем покупки программной лицензии. Таким же способом при необходимости увеличивается предел по частоте.

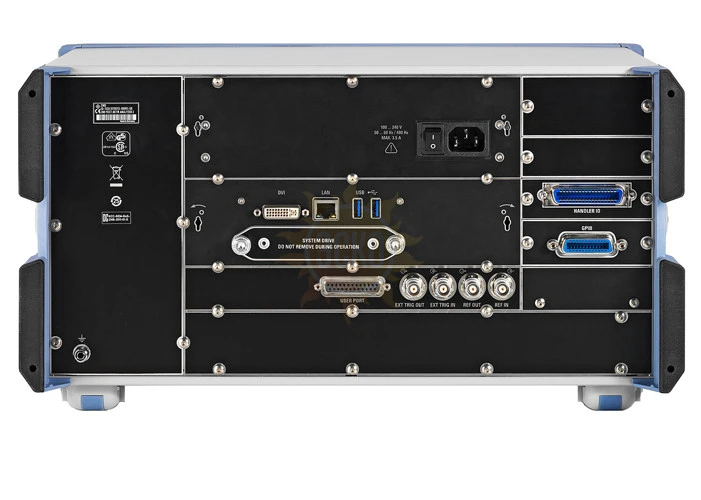

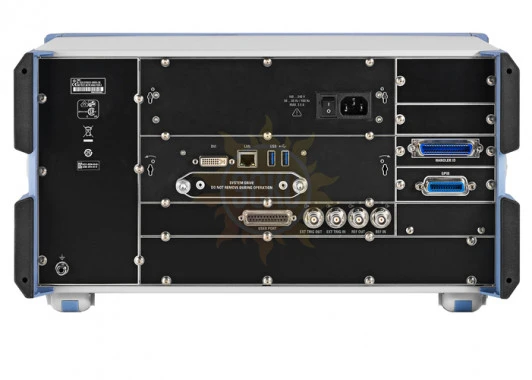

Анализатор цепей может как работать полностью автономно, так и управляться дистанционно. Встроенные USB-порты обеспечивают подключение автоматических калибраторов, дополнительных сенсоров, флеш-накопителей или устройств ввода.

Эта модель совместима со всеми анализаторами фирмы Rohde&Schwarz, что упрощает ее встраивание в производственный или исследовательский процесс. Прибор включен в госреестр средств измерения.
