Rohde & Schwarz ZNH — портативный векторный анализатор цепей
распечатать
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Описание Rohde & Schwarz ZNH

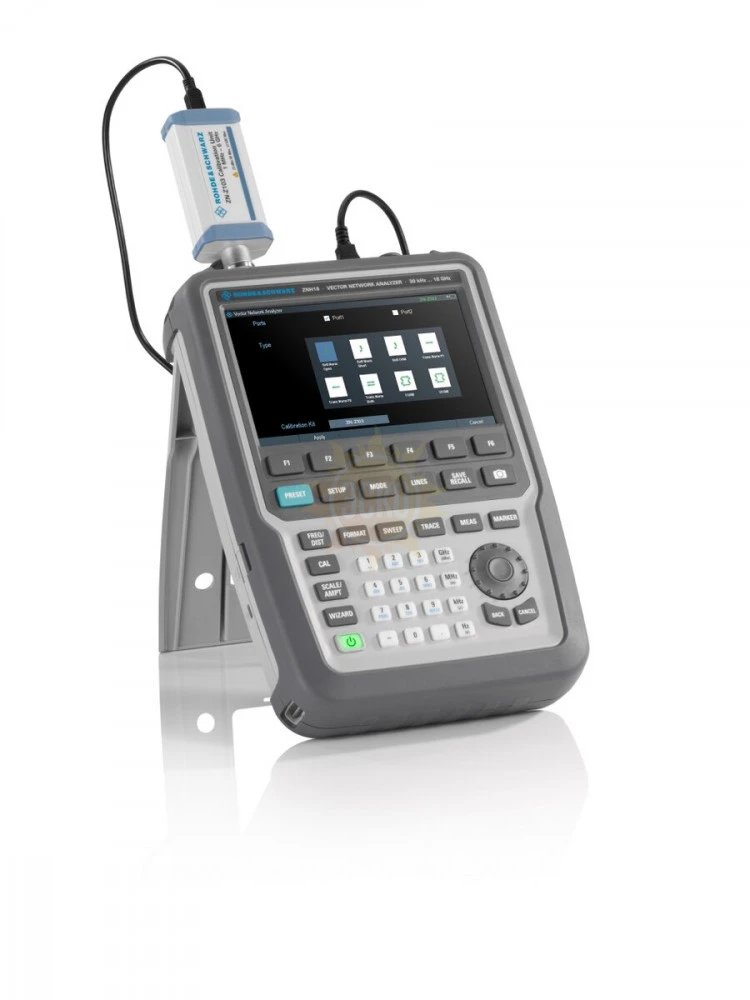

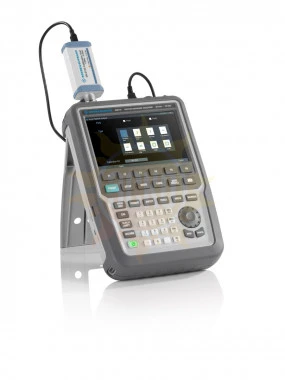

R&S®ZNH – это полнофункциональный портативный векторный анализатор цепей с двумя каналами, который позволяет проводить кабельные и антенные измерения по одному каналу, а также измерения S-параметров по двум каналам. Интерфейсс сенсорным экраном упрощает работу, а меню обзора конфигурации делает подготовку к измерениям более удобной. R&S®ZNH при своих компактных размерах является полнофункциональным анализатором с хорошей производительностьюсовсеми ключевыми функциями.
R&S®ZNH помогает выявлять и устранять дефекты ВЧ-кабелей и компонентов систем связи благодаря возможности проведения анализа кабелей и антенн а также измерению S-параметров (эти функции включены в базовую комплектацию). Встроенный ступенчатый аттенюатор на обоих каналах защищает прибор от перегрузки. Лучшие в своем классе РЧ характеристики, такие как низкий уровень шума (0,0025 дБ, среднеквадратическое значение), 100 дБ динамического диапазона, характерная максимальная выходная мощность 0 дБм и 16 001 точек измерений делают R&S®ZNH идеальным для установки и обслуживания систем радиосвязи и измерения характеристик основных ВЧ компонентов.
Удобства для работы "в поле" с R&S®ZNH добавляют также: простота в настройке и использовании, компактный безвентиляторный форм-фактор (масса всего 3 кг), длительное время автономной работы, широко расставленные удобные клавиши для комфортной работы в перчатках.

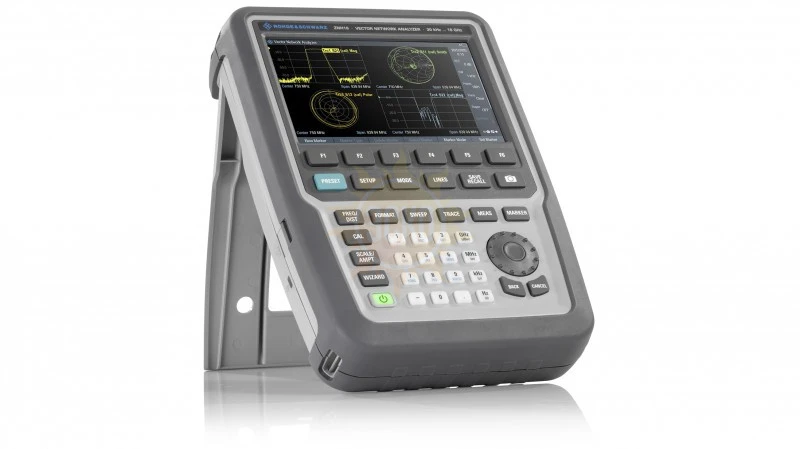

7-дюймовый мультитач-дисплей распознает смартфонные сенсорные жесты, что удобно при лабораторном применении.
Дополнительные опции R&S®ZNH, такие как измеритель мощности, измерения импульсов, коэффициента волны и волновых величин, позволяют полевым инженерам поддерживать и быстро восстанавливать работоспособность радиолокационных и спутниковых системы.
Программные опции
|
Описание |
Название |
|
Поддержка датчиков мощности |
R&S®ZNH-K9 |
|
Импульсные измерения с помощью датчиков мощности |
R&S®ZNH-K29 |
|
Источник питания постоянного тока (постоянное смещение) |
R&S®ZNH-K10 |
|
Векторный вольтметр |
R&S®ZNH-K45 |
|
Соотношение волн и волновые величины |
R&S®ZNH-K66 |
Характеристики Rohde & Schwarz ZNH
|
Частотный диапазон |
R&S®ZNH4 |
30 кГц … 4 ГГц |
|
R&S®ZNH8 |
30 кГц … 8 ГГц |
|
|
R&S®ZNH18 |
30 кГц … 18 ГГц |
|
|
R&S®ZNH26 |
30 кГц … 26,5 ГГц |
|
|
Разъемы на измерительных каналах |
R&S®ZNH4 |
N (f) |
|
R&S®ZNH8 |
||
|
R&S®ZNH18 |
||
|
R&S®ZNH26 |
3,5 мм (m) |
|
|
Количество измерительных каналов |
|
2 |
|
Стандартные измерительные функции |
Одноканальные измерения в кабелях и антеннах |
передача/отражение, потери в кабеле, расстояние до места повреждения |
|
Двухканальный векторный анализ цепей |
S11, S21, S12, S22. |
|
|
Формат отображаемых результатов |
|
- модуль в дБ - фаза - развернутаяфаза - диаграмма Смита - линейный модуль - действительная часть - мнимая часть - КСВ - полярная диаграмма - групповое время запаздывания |
|
Методы калибровки |
|
- нормировка, отражение (ХХ, КЗ) - одноканальная калибовка - нормировка, передача (канал 1, канал 2) - нормировка, передача двунаправленная - TOSM - UOSM |
|
Динамический диапазон |
|
100 дБ |
|
Исходящая мощность |
|
0 дБмВт (тип.) |
|
Скорость измерений |
|
761 мкс/точку |
|
Количество точек измерения |
Выбираемое |
От 3 до 16001 |
|
Ширина полосы измерения |
|
От 10 Гц до 100 кГц с кратностью шага 1/3/10 |
|
Измерительный диапазон |
|
-120 дБ … +30 дБ |
|
Максимально допустимые входные уровни |
Непрерывная ВЧ мощность |
23 дБмВт (=0,2 Вт) |
|
Пиковая ВЧ мощность |
26 дБмВт (=0,4 Вт) |
|
|
Диапазон напряжений внутреннего источника питания постоянного тока (постоянное смещение) |
|
+2 В … +32 В с шагом 0,1 В |
|
Общие данные |
||
|
Размер дисплея |
Емкостный, сенсорный |
7” |
|
Разрешение дисплея |
WVGA |
800х480 точек |
|
Аккумуляторная батарея (R&S®HA-Z306) |
Емкость |
72 Вт*ч (модификация Е) 74,5 Вт*ч (модификацияF и выше) |
|
Напряжение |
11,25 В (ном., модификация Е) 10,8 В (ном., модификацияF и выше) |
|
|
Время работы при новой, полностью заряженном акуумуляторной батарее |
4 ч |
|
|
Габаритные размеры |
Ш х В х Г |
202 х294х 76 мм |
|
Масса |
|
3,1 кг |
