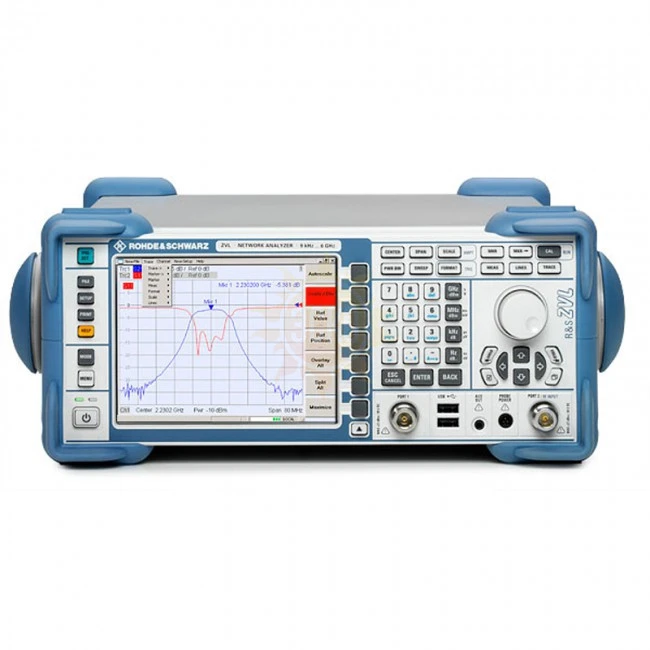

ZVL — векторный анализатор электрических цепей (3 ГГц, 50 Ом)
распечатать
Описание Rohde & Schwarz ZVL (3 ГГц, 50 Ом)
Анализатор цепей Rohde&Schwarz ZVL3 – небольшой по размеру и функциональный прибор с множеством вариантов модернизации, который используется при разработке электронных устройств и компонентов, их производстве, тестировании и обслуживании.
Ключевые характеристики
- Рабочий частотный диапазон - от 9 кГц до 3 ГГц
- Полоса пропускания до 500 кГц
- Время замеров менее 75 мс

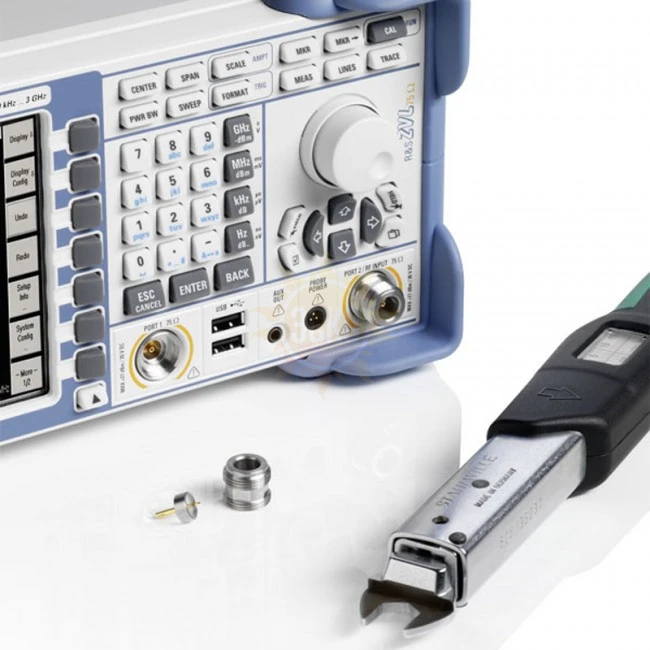

- Подключение опциональных датчиков мощности через порт USB на корпусе прибора
- Большой экран с мультиоконным режимом
- Совместимость с другими продуктами фирмы
Rohde&Schwarz ZVL3 представляет собой универсальный измерительный инструмент, с помощью которого можно определять S-параметры, проверять цепи и измерять мощность.

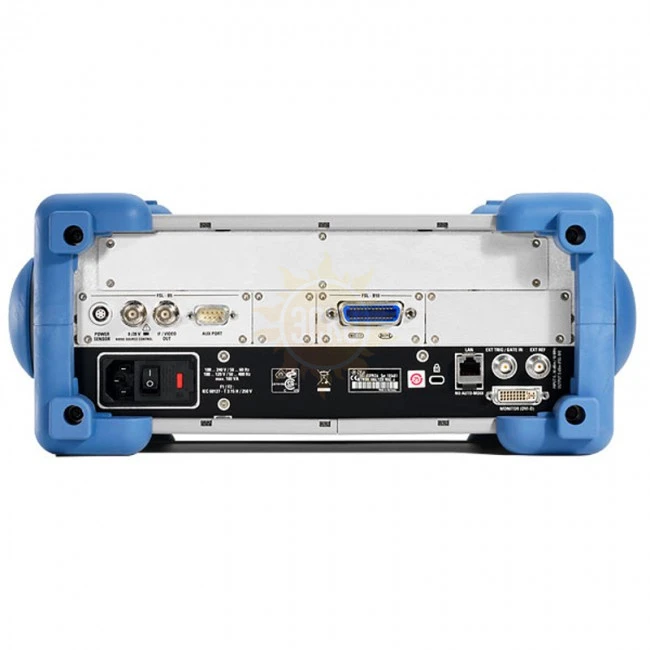

Анализатора цепей может быть использован для обустройства тестового стенда на производственной линии. В этом случае удается достичь большей гибкости, так как отпадает необходимость в повторной коммутации тестируемой продукции к различными видам измерительных инструментов. Прибором можно управлять дистанционно или встраивать его в существующие системы автоматизированного контроля.

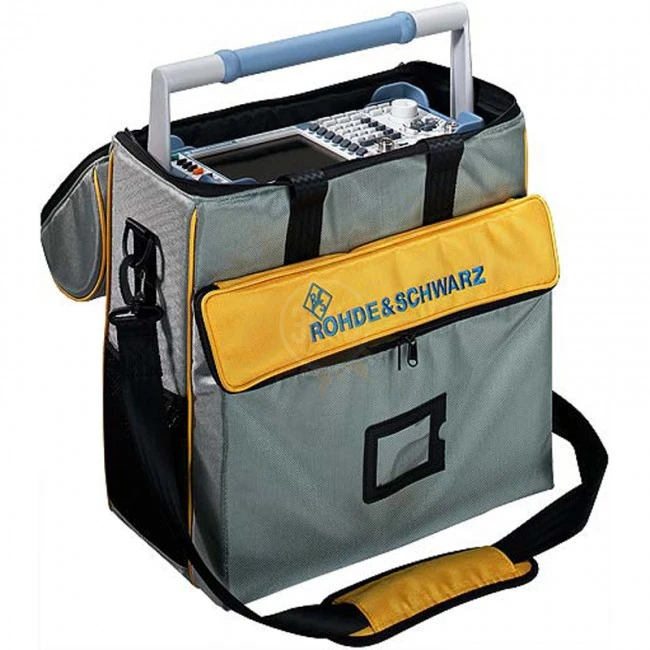

Rohde&Schwarz ZVL3 может работать стационарно на производстве или в лаборатории, а также автономно для выполнения измерений в полевых условиях. Для этого анализатор может от внутренней батареи или подключаться к внешнему аккумулятору. Компактные размеры позволяют легко переносить измерительный прибор в специальной сумке-чехле.

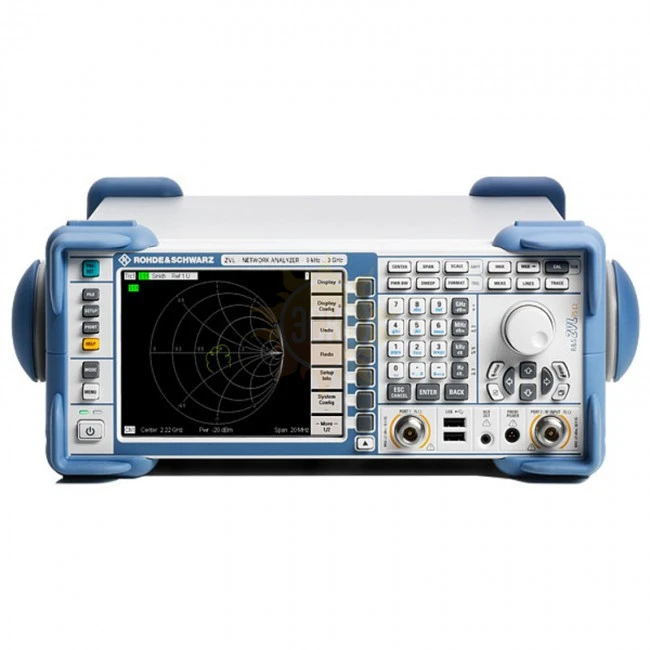

Устройство может отображать измерительные кривые для нескольких каналов с целью быстрого описания ИУ. Оператор может выбрать оптимальный вид развертки для определения нужных параметров. Поддерживаются функции оценки кривой и возможность проведения маркерных измерений для регулировки фильтров вручную.
Характеристики Rohde & Schwarz ZVL (3 ГГц, 50 Ом)
| Параметры | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 3 ГГц |
| Время измерения | <75 мс |
| Динамический диапазон | >115 дБ, тип. 123 дБ |
| Выходная мощность | >0 дБм, тип. +10 дБм |
| Полоса измерения | от 10 Гц до 500 кГц с кратностью шага 1/2/5 |
| Разрешение по частоте | 1 Гц |
| Точек измерения на кривую | от 2 до 4001 |
