ZNA - векторный анализатор цепей

Векторные анализаторы цепей R&S^®ZNA — серия высококлассных ВАЦ от компании R&S с уникальной аппаратной концепцией, превосходными ВЧ-характеристиками и широким набором программных функций. R&S^®ZNA — это высокоэффективная, универсальная и компактная измерительная система с сенсорным управлением и ориентированным на ИУ решением, позволяющая определять характеристики как активных, так и пассивных устройств.

Ключевые факты

• От 10 МГц до 26,5/43,5 ГГц (R&S^®ZNA26/43)
• Выпускаются 2- и 4-портовые модели
• Превосходные ВЧ-характеристики
• До четырех встроенных источников
• Уникальное и интуитивно-понятное сенсорное управление

Превосходные ВЧ-характеристики

Высокая производительность и высокая скорость для выполнения расширенного набора измерительных задач

• Точность измерений на активных и пассивных компонентах
• Широкий динамический диапазон для определения характеристик испытуемых устройств даже с высоким ослаблением
• Превосходная стабильность, низкий уровень помех на кривой и великолепные исходные системные данные для обеспечения высокой надежности
• Возможность выполнения метеорологических задач благодаря высокой точности
• Широкий диапазон развертки по мощности

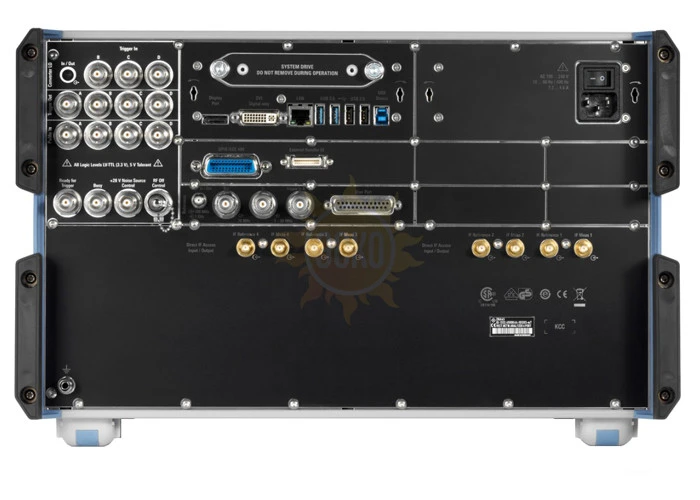

Универсальные аппаратные опции

Высокоэффективная и универсальная измерительная система

• Дополнительный прямой доступ к каналам для широкого динамического диапазона, внешних схем измерения и системной интеграции
• До четырех внутренних фазово-когерентных источников для обеспечения высокой гибкости и малого времени развертки
• До двух внутренних гетеродинов приемников для быстрого измерения параметров смесителей с низким уровнем помех на кривой
• До восьми независимых приемников для надежных многоканальных измерений фазы
• До четырех внутренних импульсных модуляторов и генераторов импульсов
• Дополнительные ступенчатые аттенюаторы источников и приемников для расширения полезного диапазона мощности

Широкий набор программных опций

Интуитивно-понятная настройка измерений

• Анализ во временной области и расширенные функции, такие как глазковая диаграмма для проверки целостности сигнала
• Скалярные измерения параметров смесителей и измерения с преобразованием частоты
• Векторные измерения параметров смесителей для усовершенствованного измерения параметров смесителей
• Измерения с преобразованием частоты на смесителях/преобразователях без доступа к гетеродину
• Режим анализа спектра для расширенного анализа испытуемого устройства

Уникальная рабочая концепция

Интуитивно-понятное сенсорное управление с помощью усовершенствованного пользовательского интерфейса

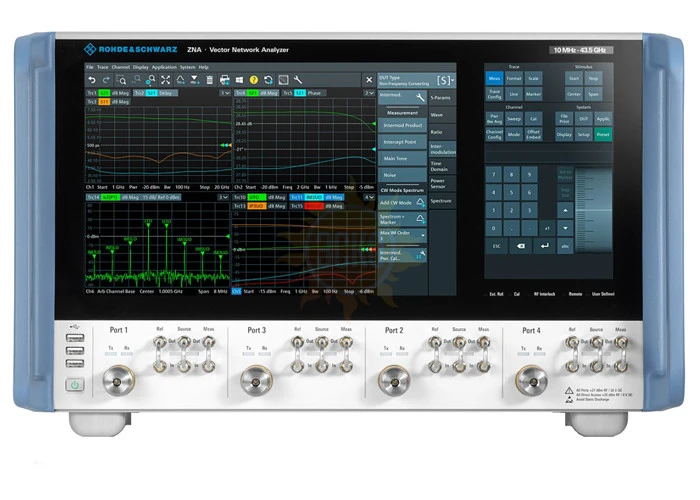

• Два независимых сенсорных экрана для удобства управления
• Отображение выбранного пользователем содержимого (например, команд SCPI) на экране меньшего размера
• Эффективное управление с помощью мультисенсорных жестов
• Произвольная настройка каналов и диаграмм простым перетаскиванием
• Концепция, ориентированная на ИУ, которая адаптируется к пользовательским требованиям и оптимизирует настройки
• Функции расширенной оценки для детального анализа кривых результатов измерений

Модули расширения

Расширение диапазона частот до 500 ГГц с помощью семейств преобразователей R&S®ZVA-Z и R&S®ZC.

Принадлежности для полнофункционального решения

Различные принадлежности для калибровки, верификации и различных измерений

• Комплекты для механической калибровки и верификации
• Модули автоматической калибровки
• Линейные модули калибровки для обновления калибровочных данных на месте
• Измерительные кабели
• Динамометрические ключи
• Поддержка семейства датчиков мощности R&S®NRP
