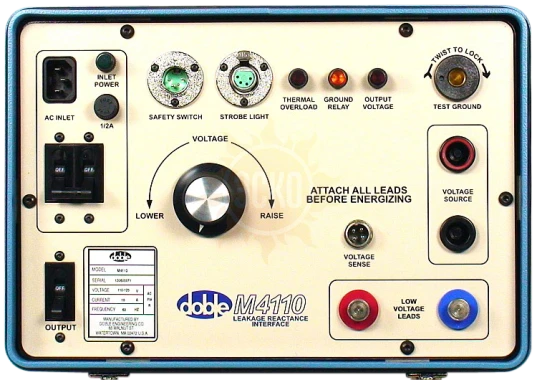

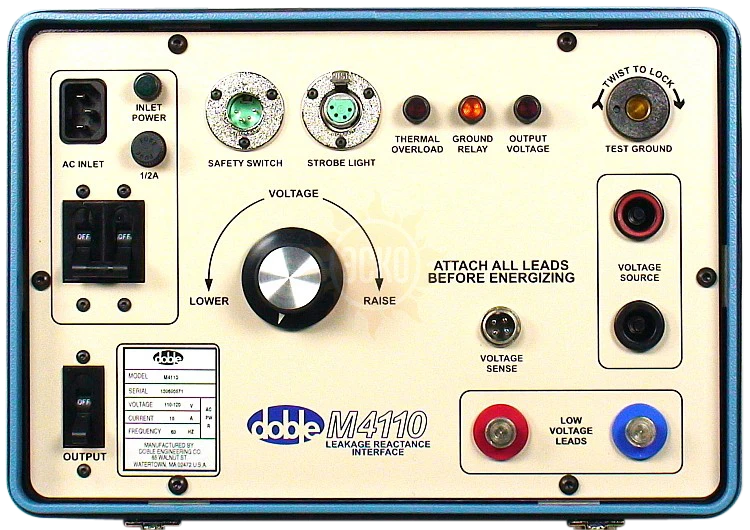

Описание Doble M4110: Модуль измерения реактивного сопротивления рассеяния | Doble Engineering
Модуль Doble M4110 расширяет возможности автоматического анализатора изоляции M4100, позволяя проводить измерения импеданса короткого замыкания трансформаторов — одного из ключевых показателей для выявления деформаций обмоток.
Когда трансформатор подвергается перегрузке, короткому замыканию или просто транспортировке, внутри могут происходить механические сдвиги. Даже незначительное смещение обмотки снижает её прочность — а это уже риск серьёзной поломки.
Испытание на реактивное сопротивление рассеяния (его ещё называют тестом на импеданс короткого замыкания) — надёжный способ проверить, не произошло ли механических изменений.
Этот метод чувствителен к изменениям в геометрии магнитного потока рассеяния — то есть в зазорах между обмотками, внутри них и между обмотками и стенками бака.
Что умеет M4110:
-
Оценивает геометрию обмоток: помогает выявить механические деформации и нарушения симметрии.
-
Повторяемые измерения: результат не зависит от температуры трансформатора, загрязнения или старения.
-
Простота работы: прибор сам подбирает нужное напряжение и делает все расчёты.
-
Автоматический анализ: вычисляет изменения импеданса и реактивного сопротивления на основе эталонных или паспортных данных.
-
Подробные отчёты: помогает дать объективную оценку состоянию обмотки.
-
Удобное управление тестами и результатами:
-
данные сохраняются в формате XML;
-
легко открывать, отображать и сравнивать результаты;
-
одна форма вмещает до 10 тестов;
-
на основании паспортных данных подсказывает оптимальный ток тестирования;
-
обеспечивает надёжные и точные результаты без лишних шагов.
-
