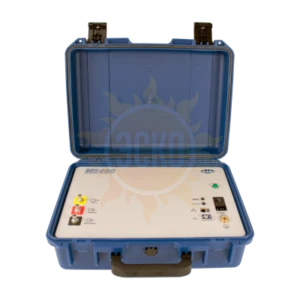

Doble M5400: Анализатор частотной характеристики (SFRA) | Doble Engineering

Надёжная диагностика трансформаторов — без разборки оборудования.
Doble M5400 — эффективный инструмент для выявления механических повреждений в силовых трансформаторах. Прибор позволяет обнаружить даже незначительные изменения в конструкции обмоток и сердечника, не прибегая к дорогостоящей разборке.

Анализатор использует методику SFRA (анализ частотной характеристики), признанную отраслевым стандартом. Устройство подаёт возбуждающий сигнал в трансформатор и фиксирует возвращающиеся сигналы. Сравнение полученных данных с эталонными или предыдущими результатами позволяет точно определить возможные отклонения и подтвердить наличие внутренних механических дефектов.

Основные особенности:

• Широкий диапазон частот: измерения проводятся в диапазоне от 10 Гц до 25 МГц. Рекомендуемый рабочий диапазон для трансформаторов — от 20 Гц до 2 МГц, так как именно в нём сосредоточены наиболее информативные участки: свойства сердечника, перемещение обмоток, состояние соединений и РПН.

• Высокое разрешение: измерения выполняются с логарифмическим шагом 1,2 % и постоянным уровнем возбуждения. Автоматическая подстройка обеспечивает широкий динамический диапазон (до 80 дБ) с точностью ±1 дБ.

• Повторяемость результатов: высокая стабильность показаний позволяет использовать даже незначительные изменения в отклике для диагностики.

• Прочная конструкция: корпус прибора рассчитан на работу в полевых условиях. Кабели — надёжные и удобные для частых подключений.

Области применения:

• Контроль новых трансформаторов перед вводом в эксплуатацию

• Плановое техническое обслуживание и мониторинг состояния

• Проверка после коротких замыканий и перегрузок

• Диагностика после механических воздействий (удары, транспортировка, молнии, сейсмособытия)

• Альтернатива вскрытию трансформатора — помогает избежать ненужного вмешательства
