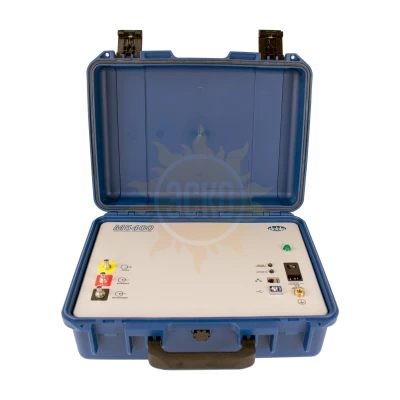

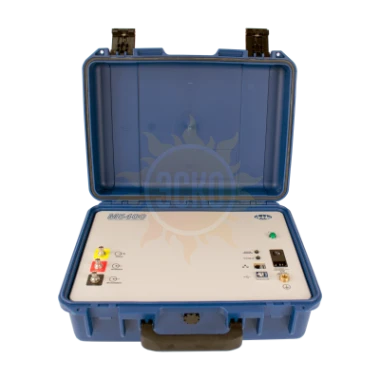

Doble M5400: Анализатор отклика на частотный сигнал | Doble Engineering

Doble M5400 позволяет выявить даже малейшие изменения в механической структуре сердечника и обмоток трансформатора — без разборки и лишних затрат. Это один из самых точных и надёжных приборов на рынке для диагностики механических повреждений силовых трансформаторов.

M5400 добавляет в ваш арсенал контроля качества и технического обслуживания мощный инструмент, с помощью которого можно буквально «заглянуть внутрь» трансформатора.

Он использует метод анализа частотного отклика — проверенную временем технологию для точных и повторяемых измерений. Прибор подаёт возбуждающий сигнал на трансформатор и фиксирует ответный сигнал. Сравнение полученной кривой с эталонной (или с аналогичными трансформаторами) позволяет выявить отклонения и подтвердить наличие внутренних механических нарушений.

Особенности:

• Широкий диапазон частот: Измерения проводятся в диапазоне от 10 Гц до 25 МГц. Стандартный диапазон (20 Гц – 2 МГц) охватывает ключевые зоны диагностики:

  • свойства магнитопровода и сердечника,

  • деформации и сдвиги обмоток,

  • соединения, включая отводы и РПН.

• Высокое разрешение: Частотный отклик измеряется с шагом 1,2 % по логарифмической шкале. Автоматическая подстройка сигнала обеспечивает широкий динамический диапазон — до 80 дБ с точностью ±1 дБ.

• Повторяемость: Измерения надёжны и легко воспроизводимы, что позволяет использовать даже незначительные изменения для диагностики.

• Надёжность и мобильность: Прочный корпус и устойчивость к полевым условиям сочетаются с точностью лабораторных измерений. Кабели и разъёмы рассчитаны на эксплуатацию «в боевых условиях».

Применение:

• Проверка новых трансформаторов при приёмке

• Повышение качества регулярных инспекций

• Поиск повреждений после коротких замыканий

• Диагностика после механических нагрузок (транспортировка, землетрясения, удары молнии)

• Снижение числа разборок трансформаторов и дорогостоящих внутренних осмотров
