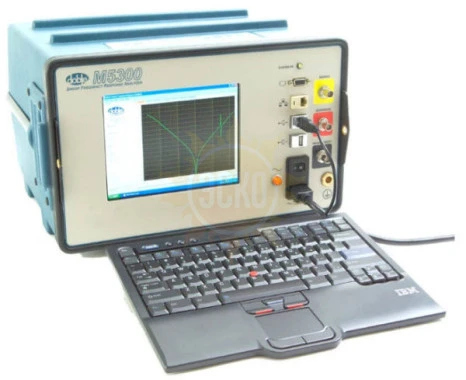

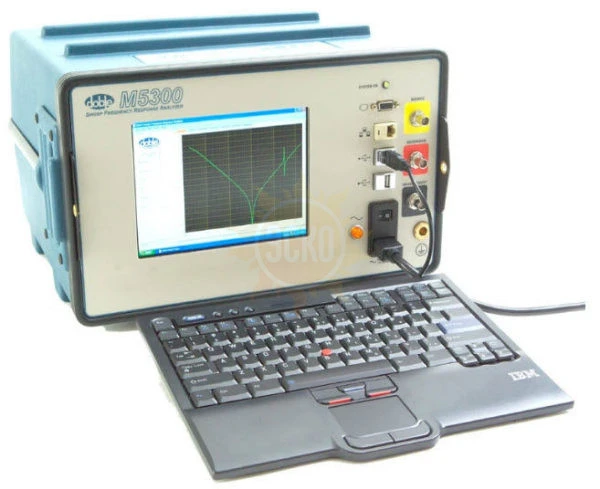

Doble M5300 — система для анализа частотной характеристики (SFRA)

Прибор Doble M5300 использует метод Sweep Frequency Response Analysis (SFRA) — проверенную технологию, обеспечивающую точные и воспроизводимые измерения. Именно компания Doble разработала и внедрила этот подход, который стал отраслевым стандартом для диагностики в частотной области.

SFRA-анализ позволяет выявлять механические повреждения и смещения обмоток трансформатора, вызванные короткими замыканиями, механическими нагрузками или транспортировкой. Использование прибора помогает поддерживать надёжную работу трансформатора, снижать затраты на обслуживание и продлевать срок службы оборудования.

Как это работает:
M5300 подаёт возбуждающий сигнал на трансформатор и измеряет ответ в широком диапазоне частот. Сравнивая текущую частотную характеристику с эталонной или результатами аналогичных трансформаторов, можно выявить отклонения и подтвердить наличие внутренних механических дефектов.

Ключевые особенности:

• Широкий диапазон частот: от 10 Гц до 25 МГц
  Рекомендуемый диапазон для трансформаторов — от 20 Гц до 2 МГц, охватывающий наиболее важные зоны диагностики:

  • сердечник и магнитные характеристики;

  • смещения и деформации обмоток;

  • межсоединения, отводы, РПН.

• Высокое разрешение и точность:
  Измерения проводятся с логарифмическим шагом 1,2%. Постоянный уровень возбуждения сохраняется на каждой частоте. Автоматическое масштабирование и динамический диапазон в 80 дБ с точностью ±1 дБ обеспечивают отличное качество диагностики.

• Повторяемость результатов:
  Благодаря методу свипирования и инженерной точности Doble прибор обеспечивает высокую воспроизводимость измерений — даже незначительные изменения становятся информативными.

• Надёжные измерительные кабели:
  Прочные и удобные тестовые провода специально разработаны для работы в полевых условиях и неоднократно подтверждали свою надёжность в международной практике.

• Поддержка и обучение:
  Клиентская служба Doble и многолетний полевой опыт помогут внедрить методику SFRA в вашу работу и извлечь из неё максимум пользы.
